Elektrischer Anschluss SMA Solar Technology AG
22 SIC50-IA-de-11 Installationsanleitung
6.4 Anschluss PV-Generator (DC)
Folgende Grenzwerte am DC-Eingang des Ladereglers dürfen nicht überschritten werden:
Vorgehensweise beim Anschluss

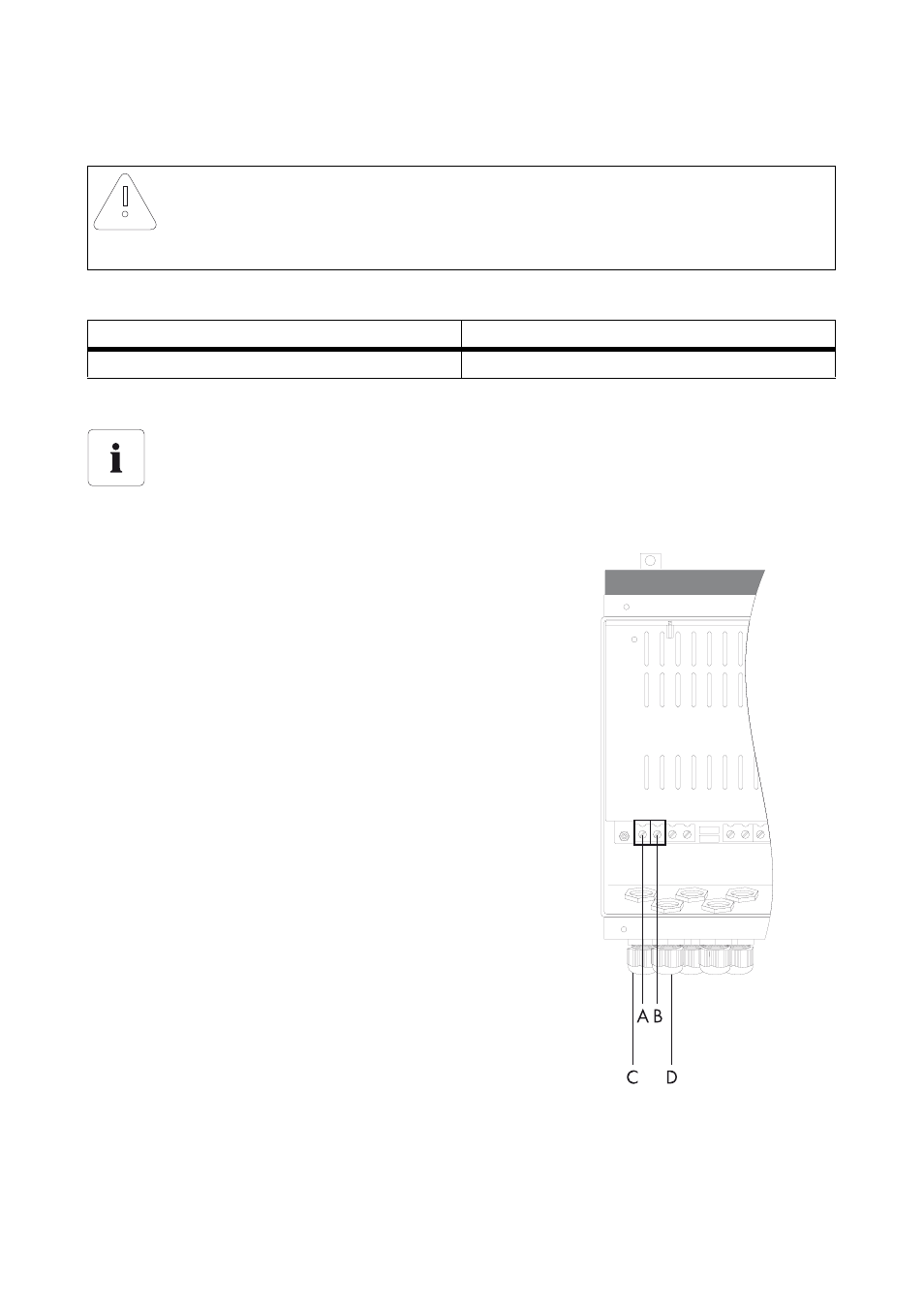

1. Überwurfmutter der Kabelverschraubung mit
metrischem Gewinde (C) abdrehen und über die
„PV+“-Leitung des PV-Generators führen.
2. „PV+“-Leitung des PV-Generators durch die
Kabelverschraubung ins Innere des Ladereglers
ziehen und an der Anschlussklemme „PV+“ (A)
anschließen.
3. Überwurfmutter der Kabelverschraubung
festdrehen.
4. Überwurfmutter der Kabelverschraubung mit
metrischem Gewinde (D) abdrehen und über die
„PV–“-Leitung des PV-Generators führen.
5. „PV–“-Leitung des PV-Generators durch die
Kabelverschraubung ins Innere des Ladereglers
ziehen und an der Anschlussklemme „PV–“ (B)
anschließen.
6. Überwurfmutter der Kabelverschraubung
festdrehen.
ACHTUNG!
Zerstörung des Ladereglers durch falsches Anschließen an den PV-Generator.
• Niemals mehrere Laderegler auf der Seite des PV-Generators parallel schalten.
Maximale Eingangsspannung Maximaler Eingangsstrom
140 V (DC) 40 A (DC)
Trennstelle zwischen PV-Generator und Laderegler
Die DIN VDE 0100-712 schreibt eine allpolige Trennstelle zwischen PV-Generator und
Laderegler vor. Beachten Sie diese sowie alle am Installationsort geltenden Normen und
Richtlinien für den Anschluss des PV-Generators.
