Vorgehensweise beim Anschluss

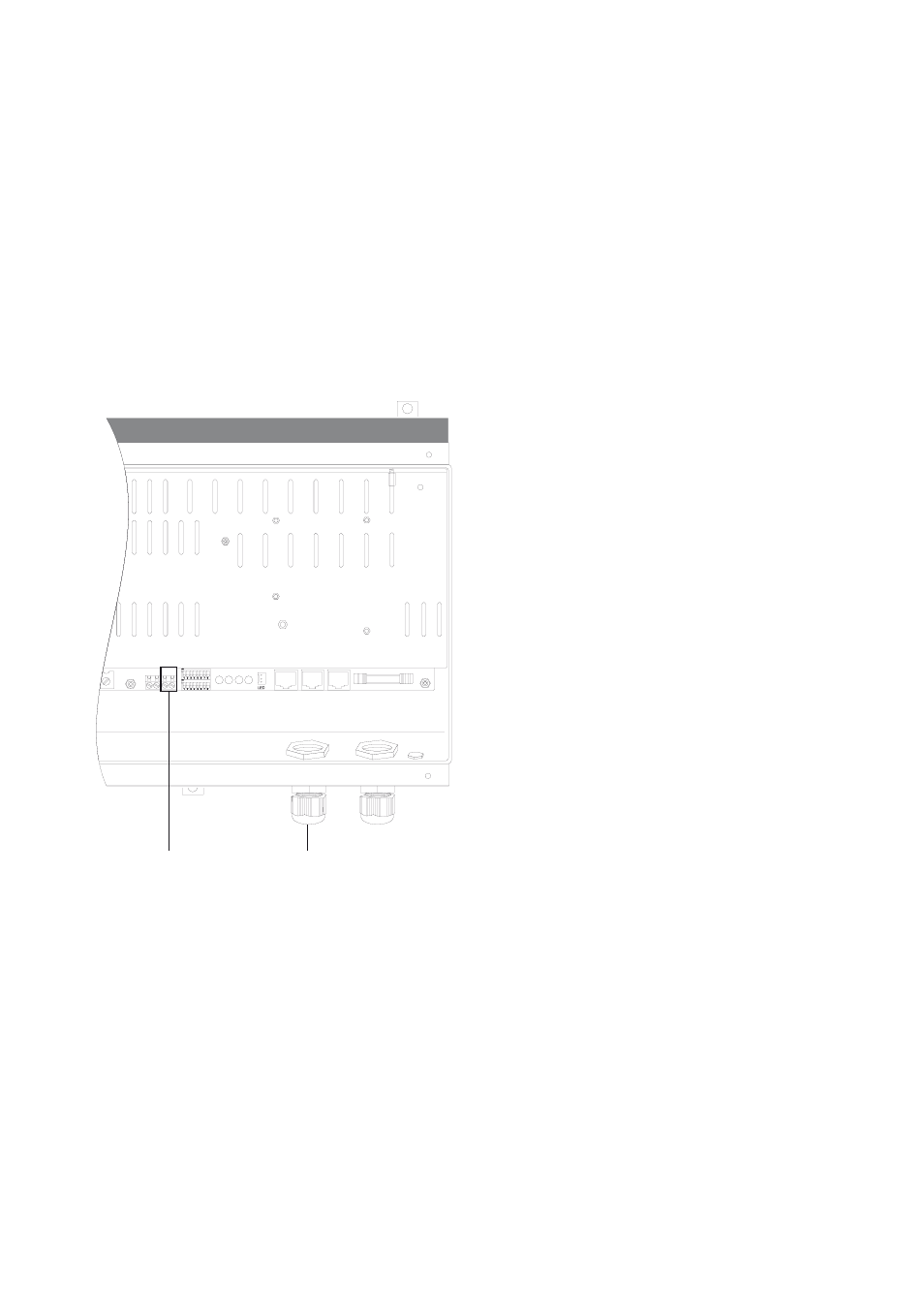

1. Überwurfmutter der Kabelverschraubung mit metrischem Gewinde M25 (A) abdrehen und
über die Leitungen des Störmeldekontakts führen.
2. Dichtungseinsatz aus der Kabelverschraubung ziehen und Blindstopfen entfernen.
3. Leitung des Störmeldekontakts durch eine Kabeldurchführung im Dichtungseinsatz führen.
4. Dichtungseinsatz mit den Leitungen des Störmeldekontakts in die Kabelverschraubung stecken.
5. Leitungen des Störmeldekontakts durch die Kabelverschraubung ins Innere des Ladereglers
ziehen und an der Anschlussklemme (B) anschließen.
6. Überwurfmutter der Kabelverschraubung festdrehen.
A B
