Elektrischer Anschluss SMA Solar Technology AG
10 485PB-SB-NR-IDE101311 Installationsanleitung
4.2 Kommunikationsschnittstelle einbauen
Gehen Sie beim Einbau der Kommunikationsschnittstelle bei den oben genannten Wechselrichtern
vom Typ SB, WB und SWR wie folgt vor:
1. Wechselrichter öffnen, wie in der Wechselrichter-Anleitung beschrieben.

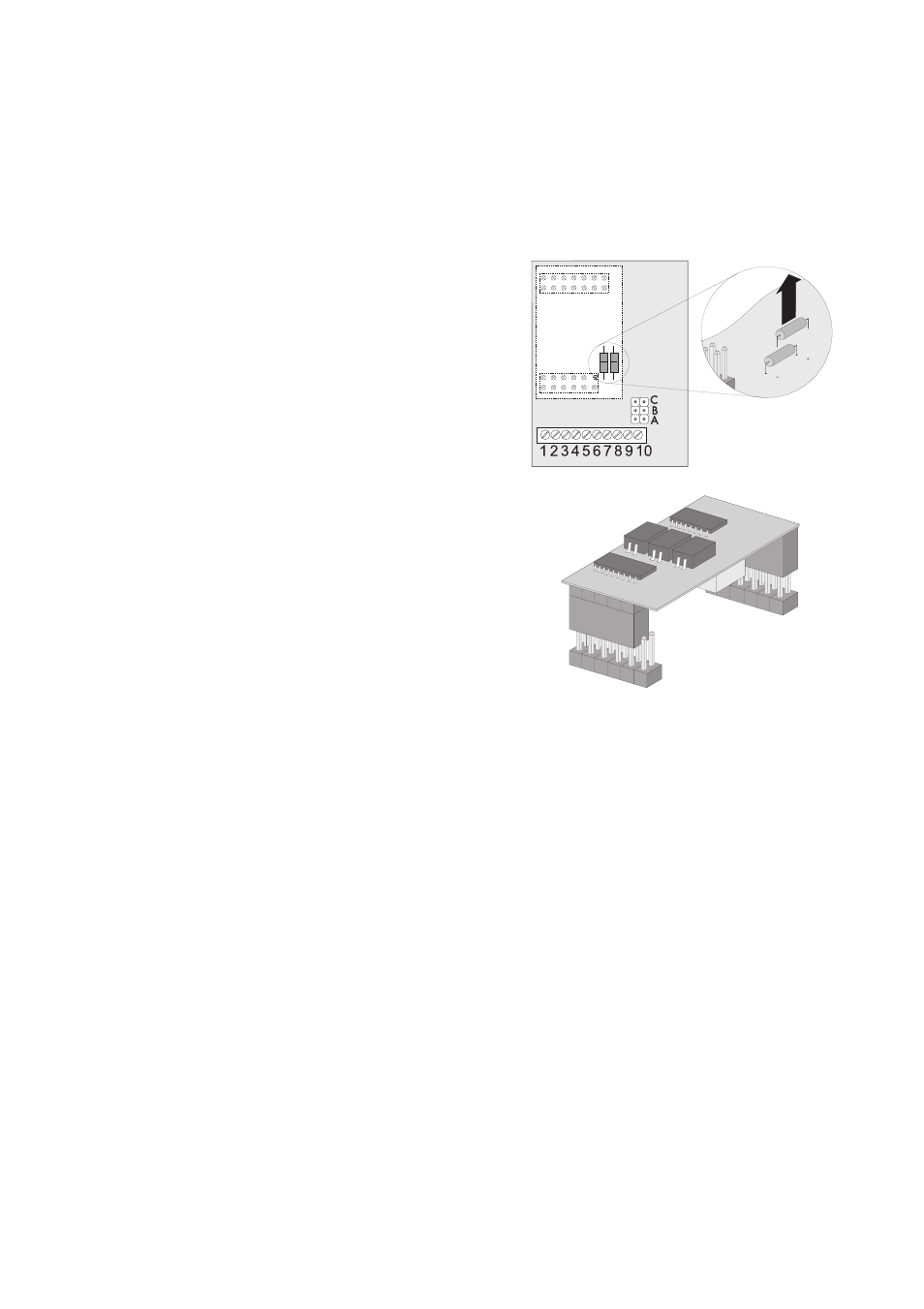

2. Beim Wechselrichter vom Typ SWR sind vor dem
Einbau die Widerstände mit schwarzem Ring zu
entfernen. Die Widerstände mit schwarzem Ring
mit einem Seitenschneider vorsichtig abschneiden.
3. Kommunikationsschnittstelle (A) linksbündig auf
den Schnittstellen-Steckplatz stecken.Bei der
unteren kurzen Pin-Reihe bleiben die 2 Pins ganz
rechts frei.
☑ Die Kommunikationsschnittstelle ist eingebaut.
A
