Elektrischer Anschluss SMA Solar Technology AG

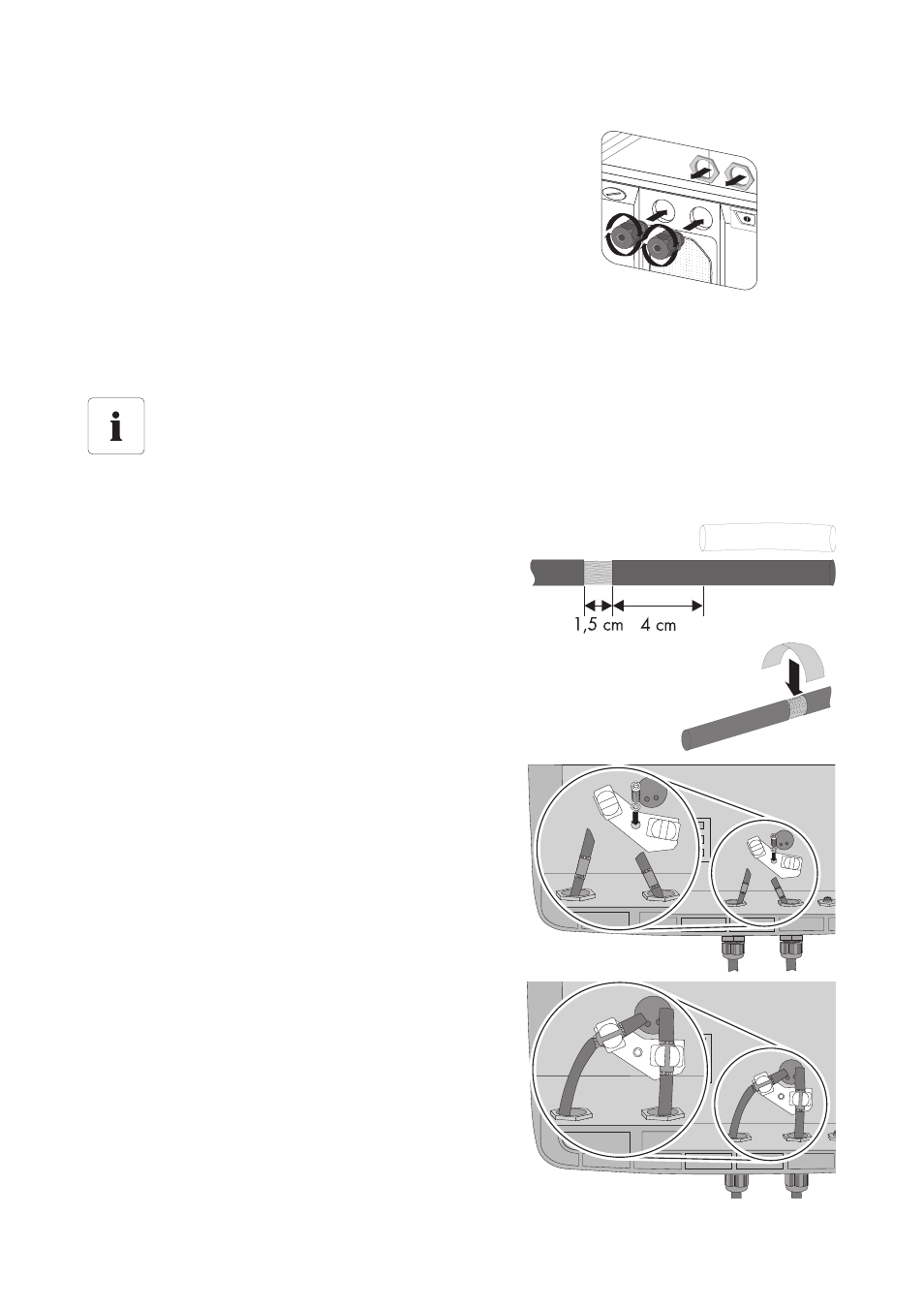

12 485PB-SB-NR-IDE101311 Installationsanleitung
3. Kabelverschraubung mit 1-fach-Dichteinsatz in die
vorbereitete Gehäuseöffnung des Wechselrichters
einsetzen und mit Gegenmutter von innen am
Gehäuse verschrauben.
4. Mutter der Kabelverschraubung lockern, sodass
sich das Kabel einführen lässt.
☑ Die Kabeldurchführung am Wechselrichter ist
vorbereitet.
4.3.2 Kabel im Wechselrichter verlegen
1. Wenn Sie eine Schirmklemme verwenden, gehen Sie wie folgt vor:
– Eine Isolierschlauchlänge plus 4 cm vom
Kabelende abmessen und ca. 1,5 cm der
Kabelummantelung bis zum Kabelschirm
entfernen.
– Abisolierte Stelle des Kabels mit leitfähiger
Klebefolie umkleben.
☑ Das Kabel ist für die Schirmklemme vorbereitet.
– Kabel durch die Kabelverschraubung in den
Wechselrichter führen.
– Schirmklemme mit der Schraube und der
Kontaktscheibe an der Schraubvorrichtung für
die Schirmklemme am Wechselrichter
festschrauben.
– Abisolierte Stelle des Kabels in die
Schirmklemme drücken.
☑ Die Schirmklemme ist montiert.
Die Handlungsanweisungen zur Vorbereitung und Montage der Schirmklemme gelten
lediglich für Wechselrichter vom Typ SB/WB 3300 und SB/WB 3800.
