SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung 485PB-SB-NR-IDE101311 11
4.3 Kommunikationsschnittstelle anschließen
4.3.1 Gehäuseöffnung am Wechselrichter vorbereiten
Führen Sie entsprechend des Wechselrichter-Typs die folgenden Schritte durch:
• Bei Wechselrichter-Typen mit einer Gehäuseöffnung siehe Abschnitt „Wechselrichter-Typen mit
einer Gehäuseöffnung“ (Seite 11)
• Bei Wechselrichter-Typen mit zwei Gehäuseöffnungen siehe Abschnitt „Wechselrichter-Typen
mit zwei Gehäuseöffnungen“ (Seite 11)
Wechselrichter-Typen mit einer Gehäuseöffnung
1. Wechselrichter öffnen, wie in der Wechselrichter-Anleitung beschrieben.

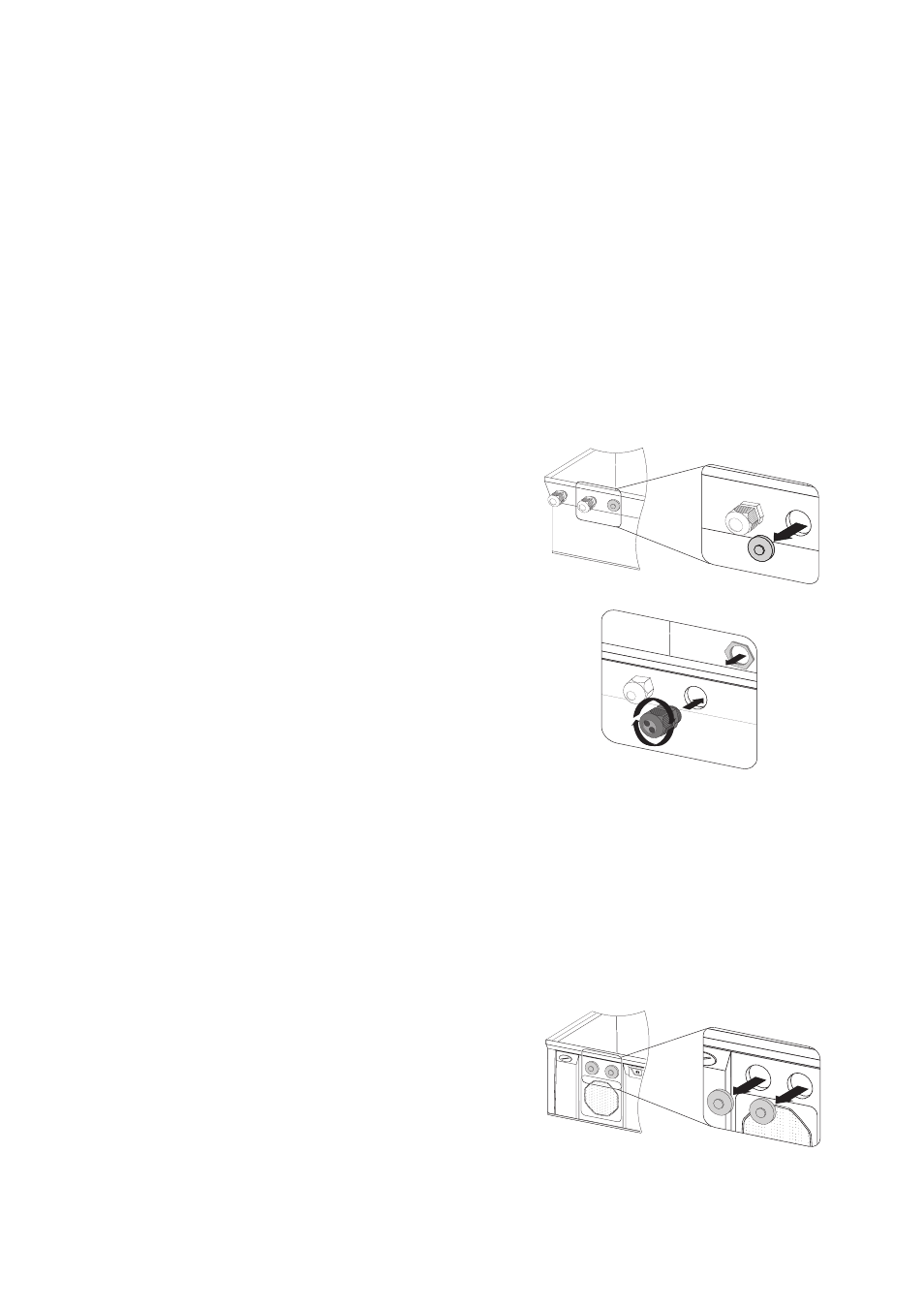

2. Blindstopfen aus der Gehäuseöffnung drücken, die
sich an der Unterseite des Wechselrichters
befindet.
3. Kabelverschraubung mit 2-fach-Dichteinsatz in die
Gehäuseöffnung des Wechselrichters einsetzen
und mit Gegenmutter von innen am Gehäuse
verschrauben.
4. Mutter der Kabelverschraubung abdrehen und den Dichteinsatz herausdrücken.
5. Blindstopfen im Dichteinsatz entsprechend der durchzuführenden Kabelanzahl mit
Schraubendreher herausdrücken.
☑ Die Gehäuseöffnung am Wechselrichter ist vorbereitet.
Wechselrichter-Typen mit zwei Gehäuseöffnungen
1. Wechselrichter öffnen, wie in der Wechselrichter-Anleitung beschrieben.
2. Blindstopfen entsprechend der durchzuführenden
Kabelanzahl an der Unterseite des Wechselrichters
herausdrücken.
