Elektrischer Anschluss SMA Solar Technology AG
14 485PB-SB-NR-IDE101311 Installationsanleitung

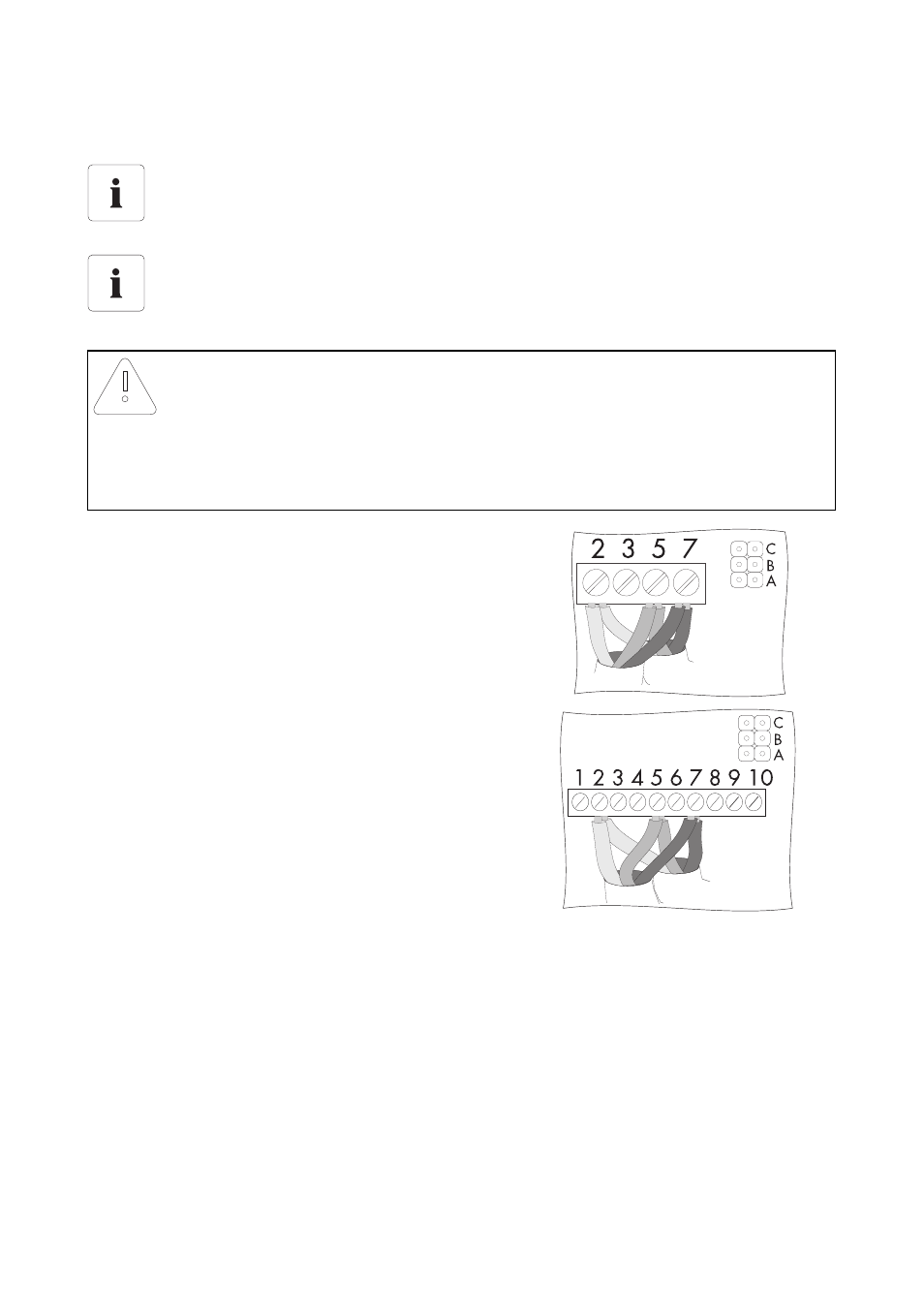

4.3.3 Kabel an die Kommunikationsschnittstelle anschließen
1. Adern an die Schraubklemmen (2, 5, 7) unterhalb
des Schnittstellen-Steckplatzes anschließen
(Drehmoment: 0,23 Nm).
Adernfarben notieren:
2 ____________________________
5 ____________________________
7 ____________________________
2. Gegebenenfalls Terminierung setzen (siehe Seite
15).
3. Wechselrichter schließen, wie in der Wechselrichter-Anleitung beschrieben.
☑ Die Kommunikationsschnittstelle ist angeschlossen.
Anschlussbelegung bei einem RS485-Kommunikationsbus
Die Anschlussbelegung und Verdrahtung sowie Terminierung eines RS485-
Kommunikationsbus entnehmen Sie dem RS485-Verkabelungsprinzip-Poster.
Anschlussbelegung bei Wechselrichtern vom Typ SB/WB und vom Typ SWR
Die Anschlussbelegung bei Wechselrichtern vom Typ SB/WB und bei Wechselrichtern
vom Typ SWR ist identisch.
ACHTUNG!
Beschädigung des Klemmblocks bei Verwendung von Adernendhülsen.
Adernendhülsen verformen sich beim Anziehen der Schraubklemmen und können dann
nicht mehr aus dem Klemmblock entfernt werden.
• Verwenden Sie keine Adernendhülsen beim Anschluss des Kommunikationskabels.
