Elektrischer Anschluss
SMA Solar Technology AG
8
485PB-SB-NR-IDE101311
Installationsanleitung
4 Elektrischer Anschluss
In diesem Kapitel wird der Einbau und der Anschluss der Kommunikationsschnittstelle (RS485-Piggy-
Back) beschrieben. Es wird davon ausgegangen, dass sich der Wechselrichter mitten im RS485-
Kommunikationsbus befindet. Wenn sich der Wechselrichter am Ende des RS485-Kommunikations–
busses befindet, führen Sie folgende Schritte nur für ein Kabel durch und setzen Sie die Terminierung
(siehe Seite 15).

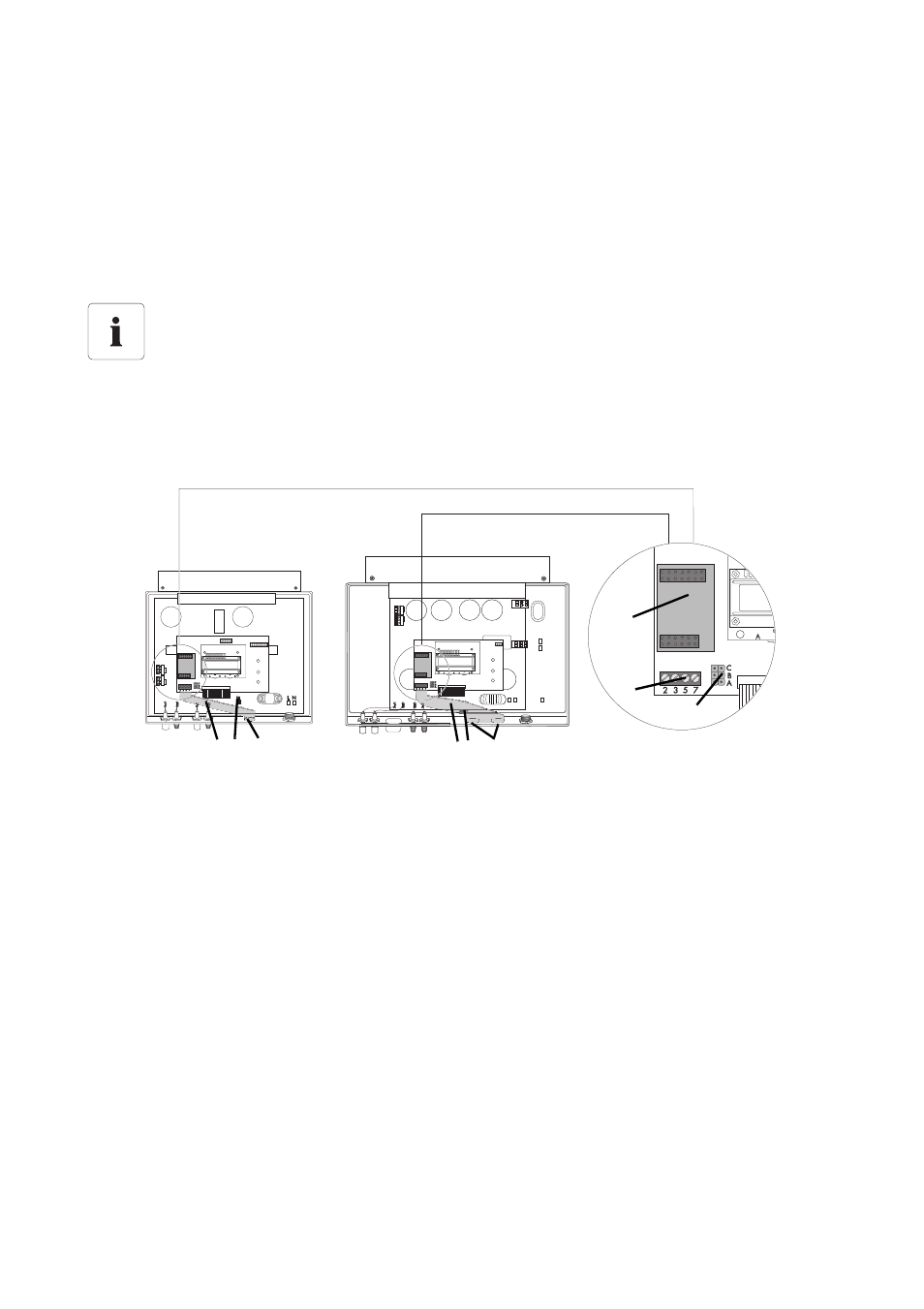

4.1 Übersicht Schnittstellen-Steckplatz und Kabelweg
Bei einem Wechselrichter vom Typ: SB/WB
Ist die Kommunikationsschnittstelle vormontiert, können Sie das Kapitel 4.2
„Kommunikationsschnittstelle einbauen“ (Seite 10) überspringen.
SB/WB 700
SB/WB 1100
SB/WB 1100, SB/WB 1100 (E) (LV), SB/WB 1700 (E), SB 2100TL,
SB/WB 2500, SB/WB 2800i, SB/WB 3000
D F E D F E
A
B
C
