SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung 485PB-SB-NR-IDE101311 13

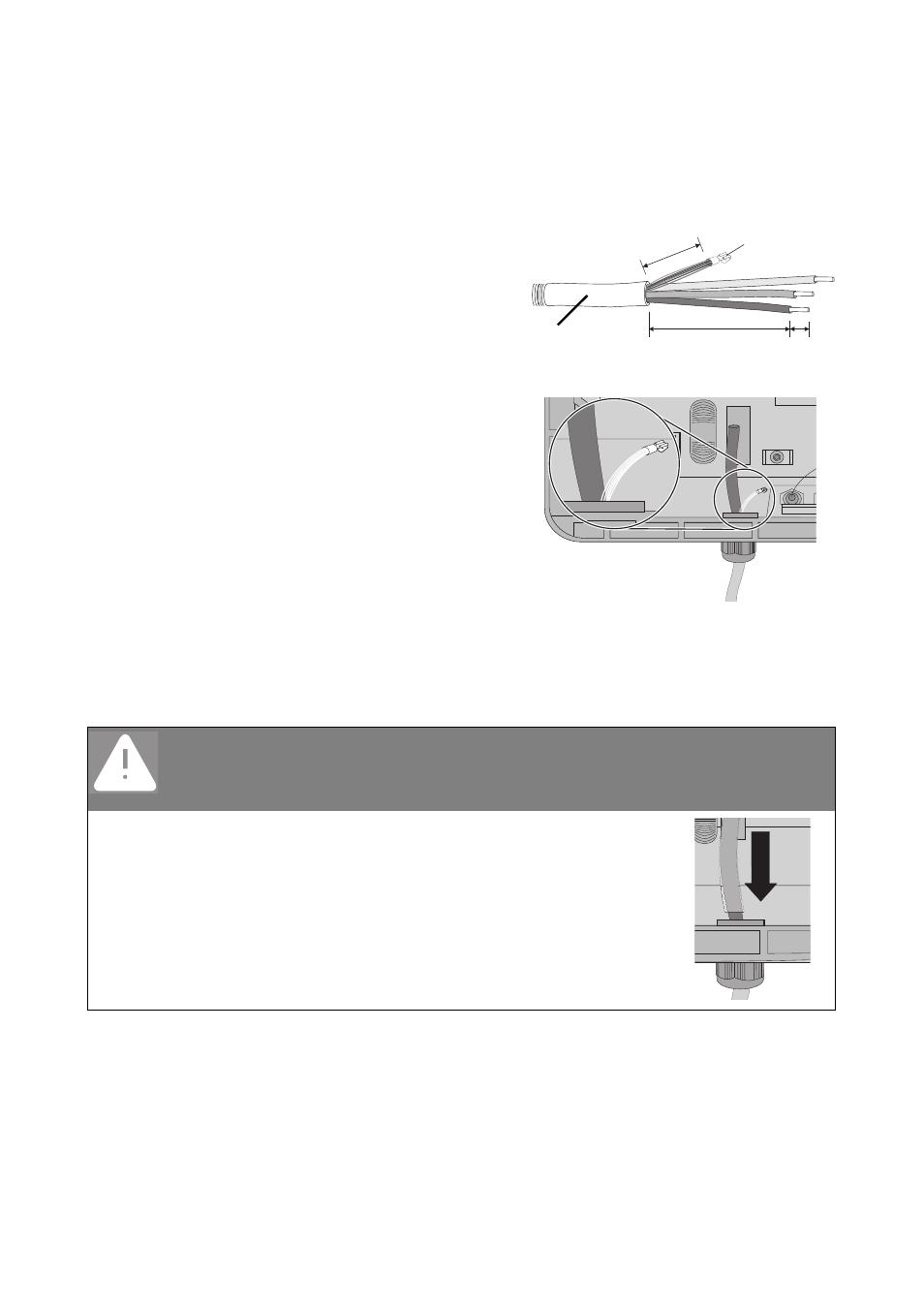

2. Wenn Sie keine Schirmklemme verwenden, gehen Sie wie folgt vor:
– Kabel durch die Kabelverschraubung in das Gehäuse führen.
– Kabelmantel in der Länge des Kabelwegs (A)
entfernen. Die Länge des Kabelwegs ist
abhängig vom Wechselrichter-Typ (siehe
Abbildungen in Kapitel 4.1 „Übersicht
Schnittstellen-Steckplatz und Kabelweg“ auf
Seite 8).
– Nichtbenötigte Adern bis auf Kabelmantellänge
(C) kürzen.
– Kabelschirm in der Länge zum PE-Anschluss
(Steckzunge) (B) am Wechselrichter kürzen und
verdrillen. Die Länge zum PE-Anschluss ist
abhängig vom Wechselrichter-Typ (siehe
Abbildungen in Kapitel 4.1 „Übersicht
Schnittstellen-Steckplatz und Kabelweg“ auf
Seite 8).
– Flachstecker mit dem Kabelschirm verbinden.
– Flachstecker mit Steckzunge für PE verbinden.
– Adern 6 mm abisolieren (D).
3. Mutter der Kabelverschraubung festdrehen, um das Kabel zu fixieren.
4. Isolierschlauch anbringen:
5. Zur Vereinfachung zwei Kabel mit einem Kabelbinder verbinden.
6. Kabel mit Isolierschlauch innerhalb des Kabelwegs zu den Schraubklemmen verlegen.
☑ Das Kabel ist im Wechselrichter verlegt.
GEFAHR!
Lebensgefahr durch hohe Spannung im Fehlerfall auf dem
Kommunikationskabel.
• Über die Adern der verwendeten Kabel einen Isolierschlauch
bis zur Schirmklemme bzw. bis zur Gehäuseöffnung des
Wechselrichters ziehen. Der Isolierschlauch muss die Adern
innerhalb des Gehäuses vollständig umhüllen.
• Isolierschlauch gegebenenfalls auf die erforderliche Länge
kürzen.
B
A
C
D
