4  Produktbeschreibung

SMA Solar Technology AG

14

SWWEBCONDM-IA-de-16

Installationsanleitung

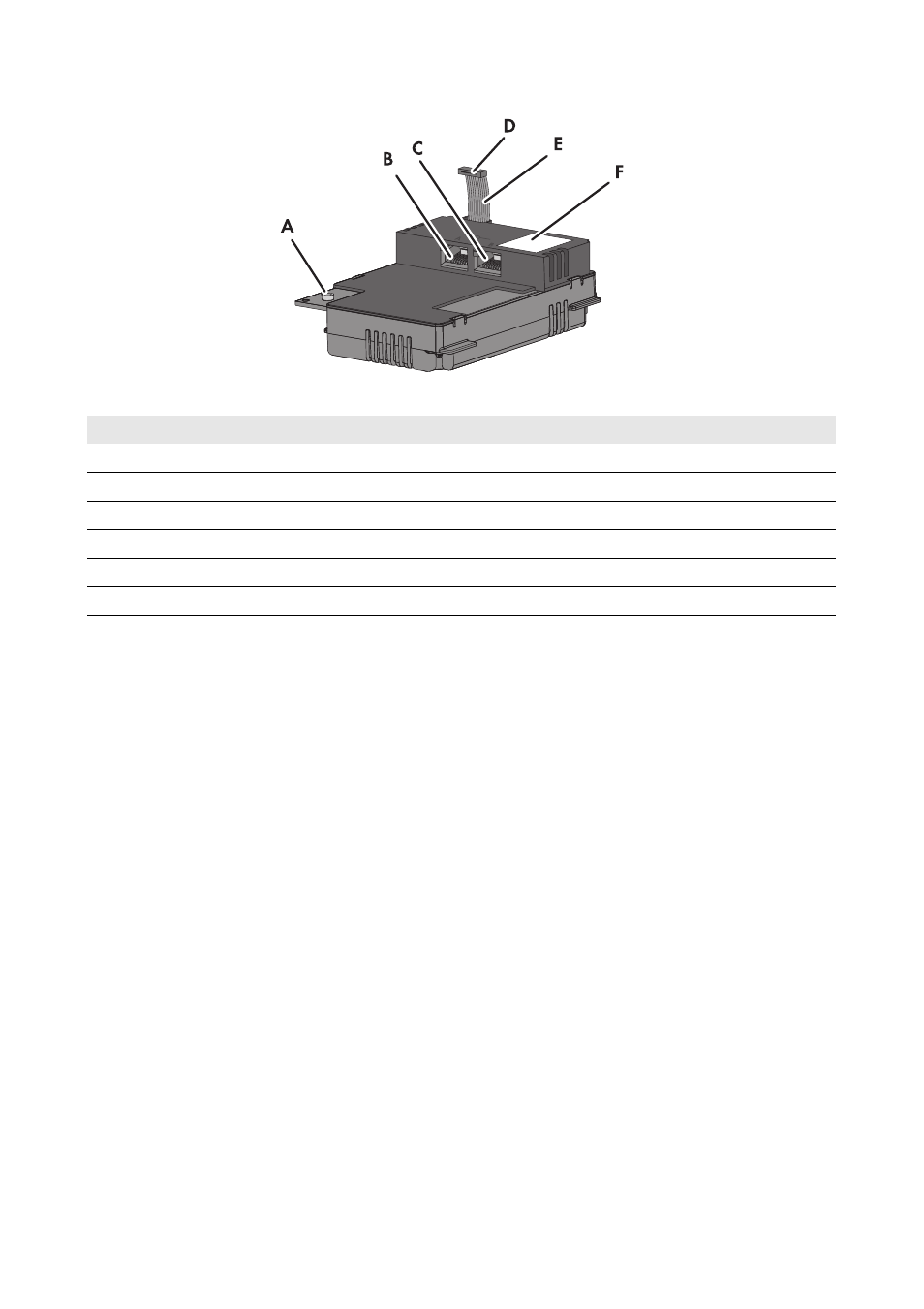

Abbildung 3: Aufbau des Speedwire/Webconnect Datenmoduls

Aufkleber mit PIC und RID zur Registrierung einer PV-Kleinanlage im
Sunny Portal

Zur Aktivierung der Speedwire/Webconnect Datenmodule einer PV-Kleinanlage im Sunny Portal
benötigen Sie die auf dem mitgelieferten Aufkleber aufgedruckten PIC und RID. Nach dem Einbau
des Speedwire/Webconnect Datenmoduls sollte ein Aufkleber außen auf den Wechselrichter in die
Nähe des Typenschilds geklebt werden. Der andere Aufkleber sollte sicher aufbewahrt werden.

4.2 Mögliche Netzwerktopologien

Die möglichen Netzwerktopologien sind abhängig von den verwendeten Geräten und der Anzahl
der Netzwerkbuchsen. Das Speedwire/Webconnect Datenmodul hat 2 Netzwerkbuchsen.
Weiterführende Informationen zu Netzwerktopologien erhalten Sie in der Technischen Information
„SMA Speedwire Feldbus“.

Position

Bezeichnung

A

Innensechskant-Schraube (SW 3)

B

Netzwerkbuchse A

C

Netzwerkbuchse B

D

Stecker des Flachbandkabels

E

Flachbandkabel

F

Typenschild
