5. Netzwerkkabel durch die gelöste Überwurfmutter und Kabelverschraubung von außen in den
Wechselrichter führen.

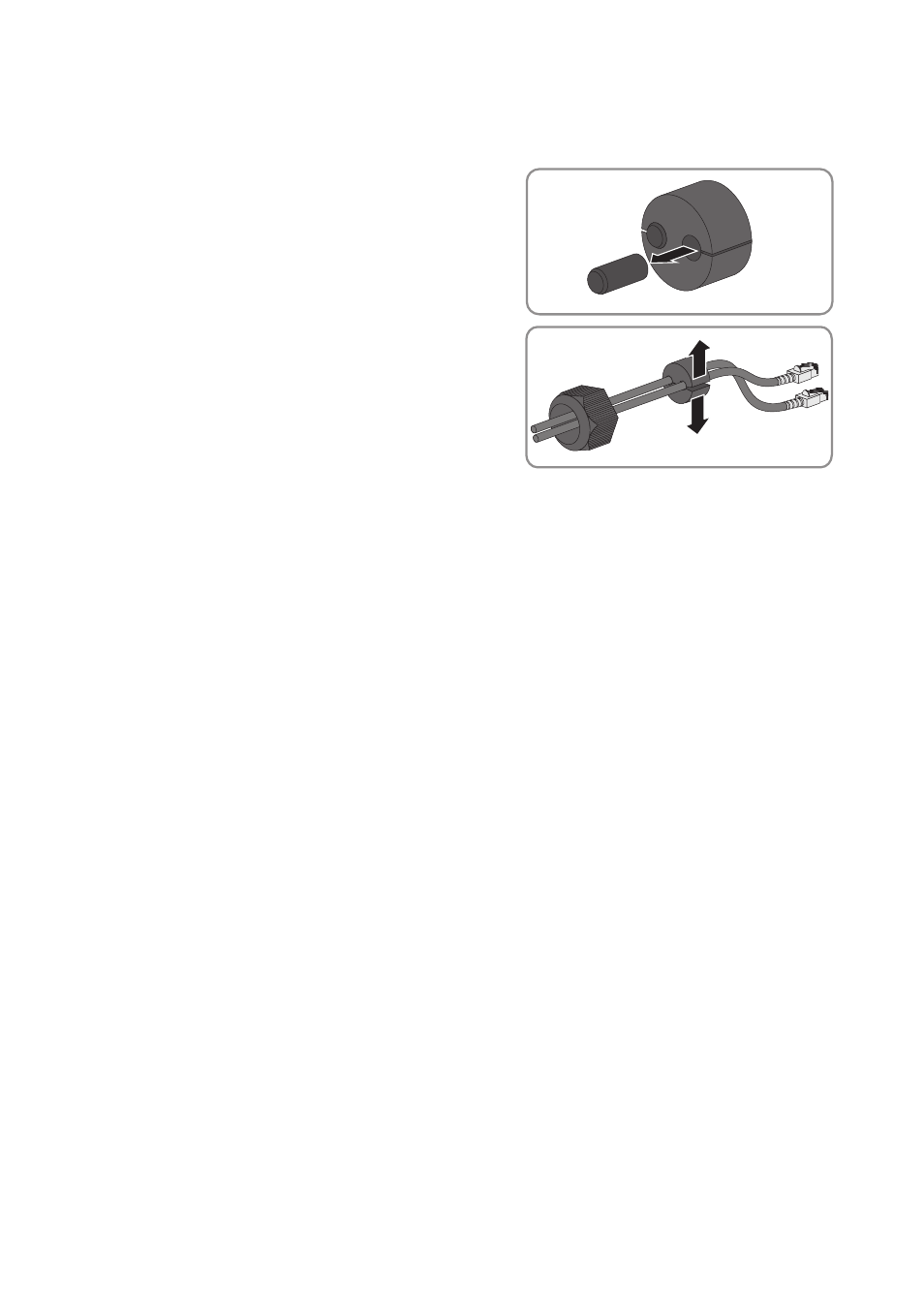

6. Für jedes Netzwerkkabel einen Blindstopfen aus
der Dichtung entfernen und für eine spätere
Außerbetriebnahme aufbewahren.
7. Netzwerkkabel durch die Überwurfmutter führen
und in die Dichtung stecken. Dabei die Stecker der
Netzwerkkabel in den Wechselrichter zu den
Netzwerkbuchsen führen.
8. Dichtung in die Kabelverschraubung hineindrücken. Dabei sicherstellen, dass ungenutzte
Durchführungen mit Blindstopfen verschlossen sind.
9. Überwurfmutter der Kabelverschraubung locker anschrauben.
10. Netzwerkkabel in die Netzwerkbuchsen stecken. Dabei ist die Reihenfolge beliebig.
11. Überwurfmutter der Kabelverschraubung handfest anschrauben. Dadurch werden die
Netzwerkkabel fixiert.
12. Display herunterklappen und Schraube des Displays handfest festschrauben.
13. Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters).
14. In einer PV-Kleinanlage entsprechend der Anlagentopologie mindestens 1 Wechselrichter per
Netzwerkkabel direkt mit dem Router verbinden.
15. In einer PV-Großanlage mit Cluster Controller den Cluster Controller gemäß der gewünschten
Netzwerktopologie an das Speedwire-Netzwerk anschließen (siehe Installationsanleitung des
Cluster Controllers).
