5.1 Montageposition und Kabelweg

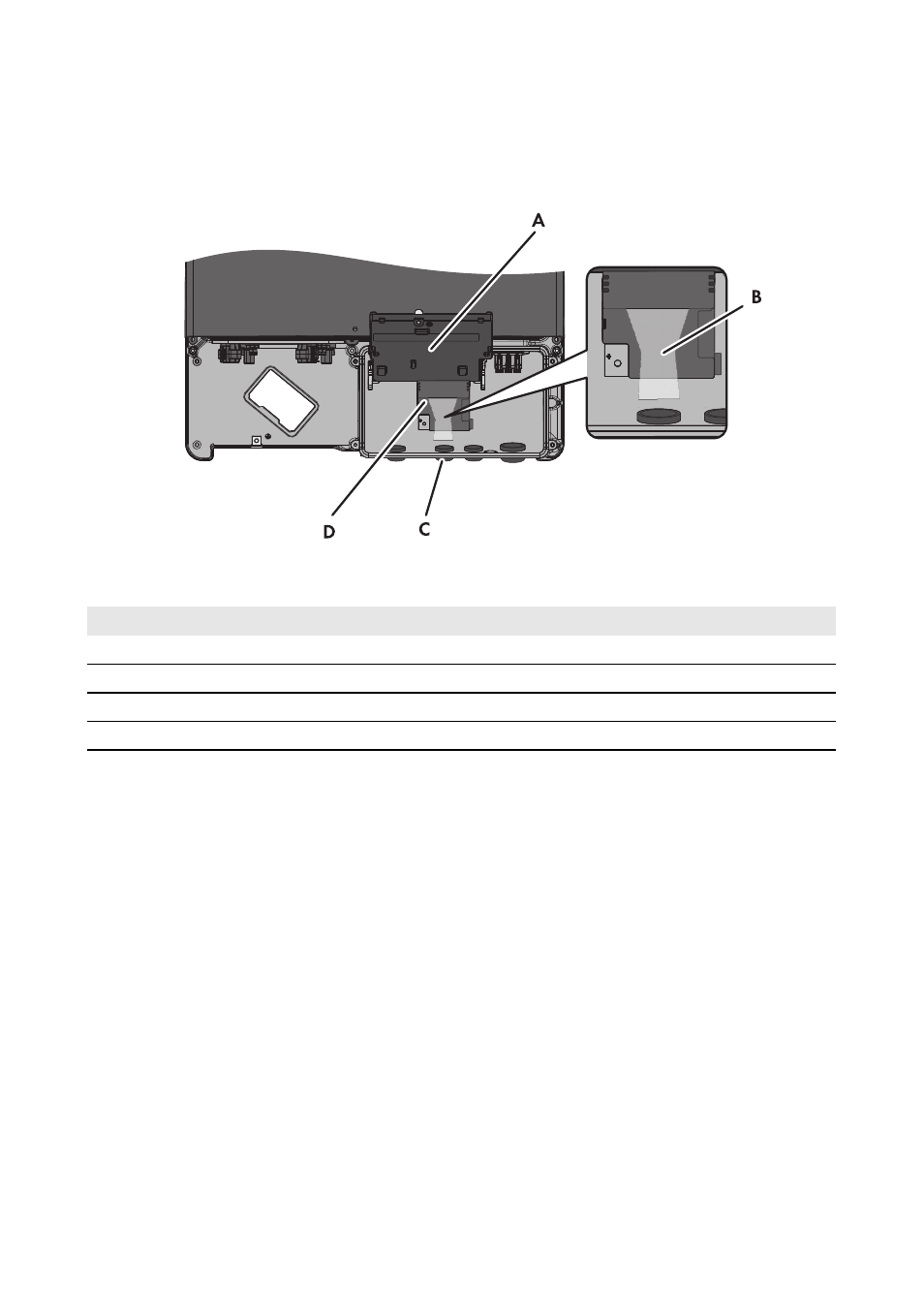

Abbildung 5: Montageposition und Kabelweg im Wechselrichter bei geöffnetem unteren Gehäusedeckel und
hochgeklapptem Display
Position Bezeichnung
A Hochgeklapptes Display
B Kabelweg zu den Netzwerkbuchsen
C Öffnung im Gehäuse des Wechselrichters mit Blindstopfen
D Montageort des Speedwire/Webconnect Datenmoduls im Wechselrichter
