5 Anschluss SMA Solar Technology AG
20 SWWEBCONDM-IA-de-16 Installationsanleitung
5.4 Speedwire/Webconnect Datenmodul anschließen
Je nach gewünschter Anlagentopologie müssen Sie entweder 1 oder 2 Kabel an das Speedwire/
Webconnect Datenmodul anschließen.
Voraussetzung:
☐ Die Netzwerkkabel müssen entsprechend der Anlagentopologie und der Kabelanforderungen
(siehe Kapitel 5.2, Seite 17) vorkonfektioniert sein.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Netzwerkkabel (siehe Kapitel 5.2 „Kabelanforderungen und Hinweis zum
Verlegen“, Seite 17)
Vorgehen:

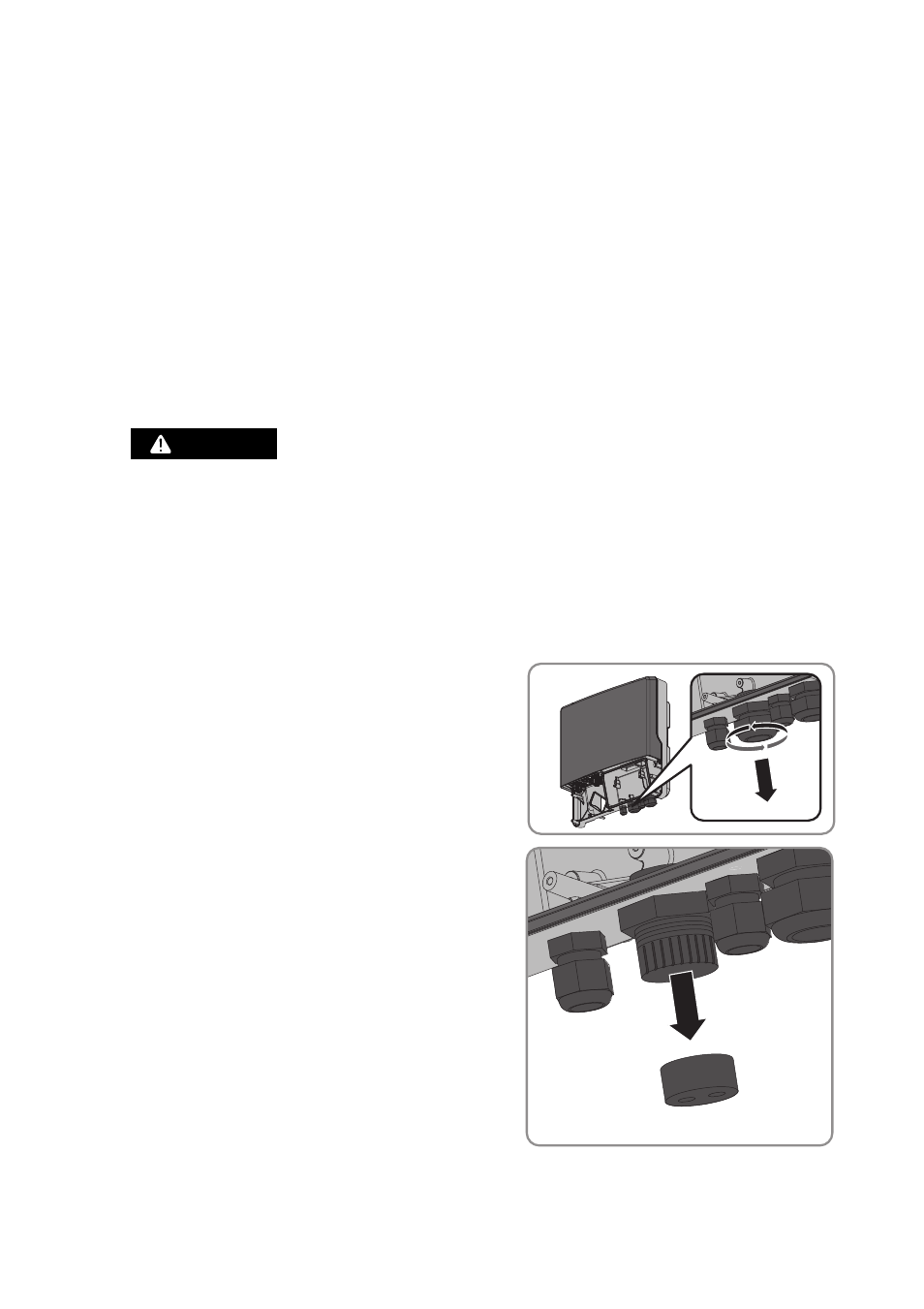

2. Display hochklappen bis es einrastet.
3. Überwurfmutter der Kabelverschraubung am
Wechselrichter abdrehen.
4. Dichtung aus der Kabelverschraubung von innen
herausdrücken.
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an.
Das Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen.
• Wenn der Wechselrichter noch nicht geöffnet ist, den Wechselrichter AC- und DC-seitig
spannungsfrei schalten und öffnen (siehe Installationsanleitung des Wechselrichters).
Dabei die Wartezeit zum Entladen der Kondensatoren einhalten.
