4.7 LEDs auf der Elektronikbaugruppe
L‒ L+
LK/ACT
SPEED
LK/ACT
SPEED
UPD
ERR
AL
PWR
COM
A
B
C
D
E

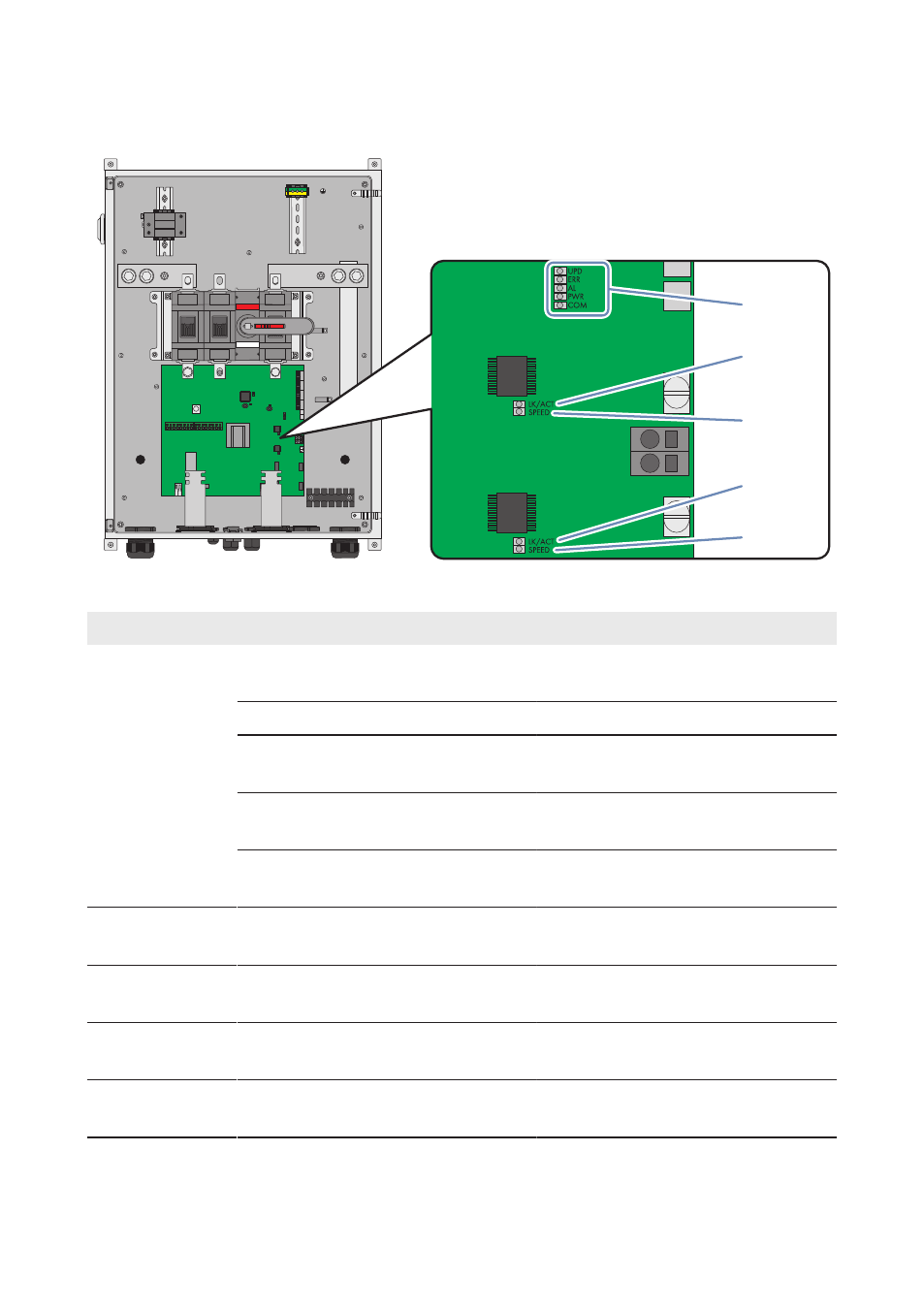

Abbildung 7: LEDs auf der Elektronikbaugruppe
Position Bezeichnung Farbe Erklärung
A UPD gelb Status des Updates des SMA String-
Monitors
ERR rot Fehler des SMA String-Monitors
AL grün Status der Firmware des SMA String-
Monitors
PWR grün Status der Spannungsversorgung des
SMA String-Monitors
COM gelb Status der Kommunikation des SMA
String-Monitors
B LK/ACT grün Status/Aktivität der Netzwerkverbin-
dung des Kommunikationsausgangs
C SPEED gelb Geschwindigkeit der Netzwerkverbin-
dung des Kommunikationsausgangs
D LK/ACT grün Status/Aktivität der Netzwerkverbin-
dung des Kommunikationseingangs
E SPEED gelb Geschwindigkeit der Netzwerkverbin-
dung des Kommunikationseingangs
Eine Beschreibung der LED-Zustände erhalten Sie in Kapitel (siehe Kapitel 9.1, Seite 49).
