Mindestabstände einhalten:

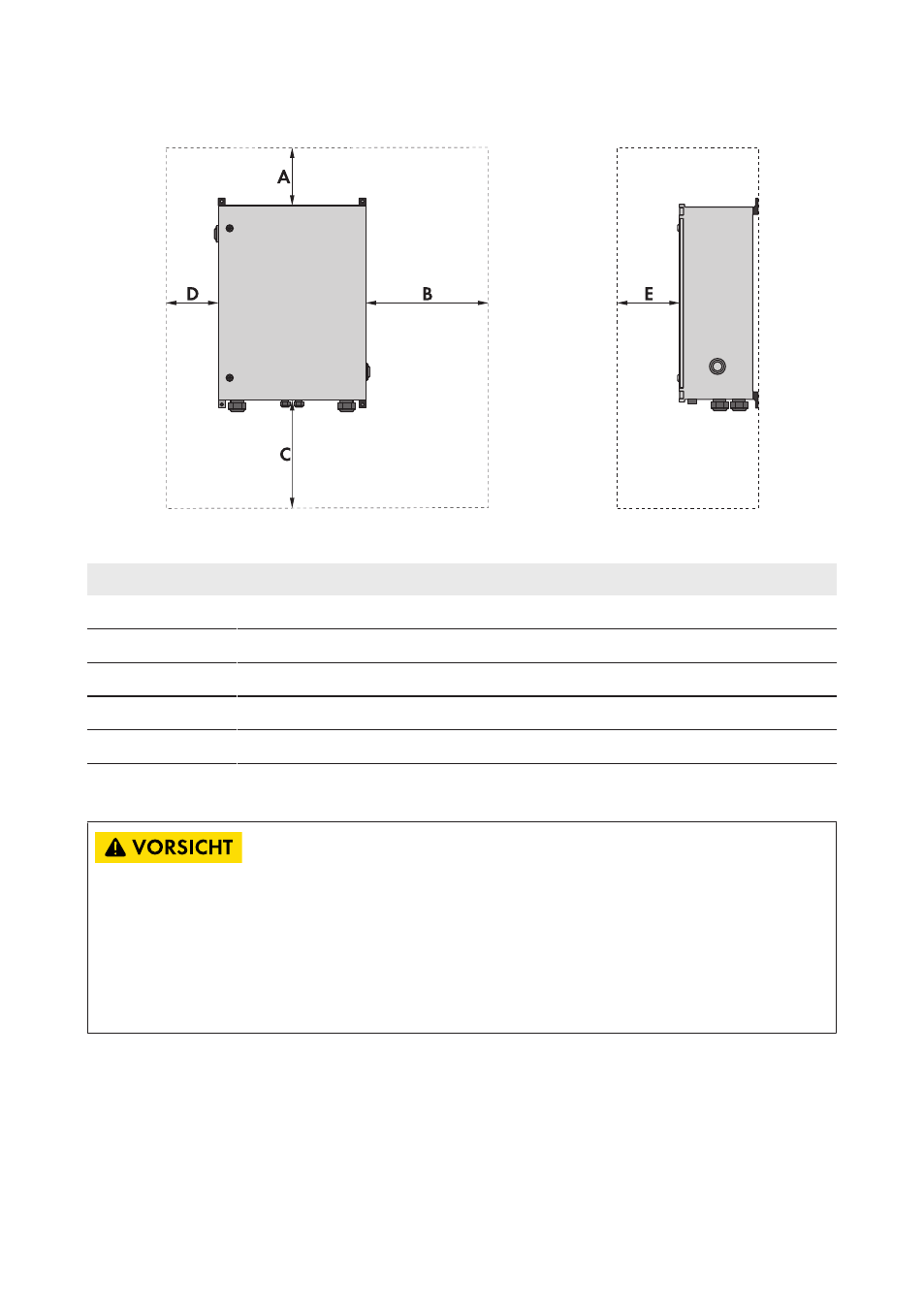

Abbildung 9: Mindestabstände
Position Erklärung
A 200 mm
B 650 mm
C 800 mm
D 150 mm
E 650 mm
5.2 SMA String-Monitor an der Wand montieren
Verletzungsgefahr beim Heben und durch Herunterfallen des DC-Unterverteilers
Durch falsches Heben und durch Herunterfallen des DC-Unterverteilers beim Transport oder beim
Auf- und Abhängen besteht Verletzungsgefahr. Gewicht des DC-Unterverteilers ohne eingebautes
Zubehör: 35 kg.
• Für die Montage und Demontage des DC-Unterverteilers 2 Personen vorsehen.
• Den DC-Unterverteiler vorsichtig heben und transportieren.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
• Bei Montage des DC-Unterverteilers an einer Wand:
– 4 Schrauben M6. Bei der Wahl der Schrauben die Wandbeschaffenheit beachten.
– 4 Unterlegscheiben
– Bei Bedarf 4 Dübel. Bei der Wahl der Dübel die Wandbeschaffenheit beachten.
• Bei Montage des DC-Unterverteilers an der Aufständerung der PV-Module:
