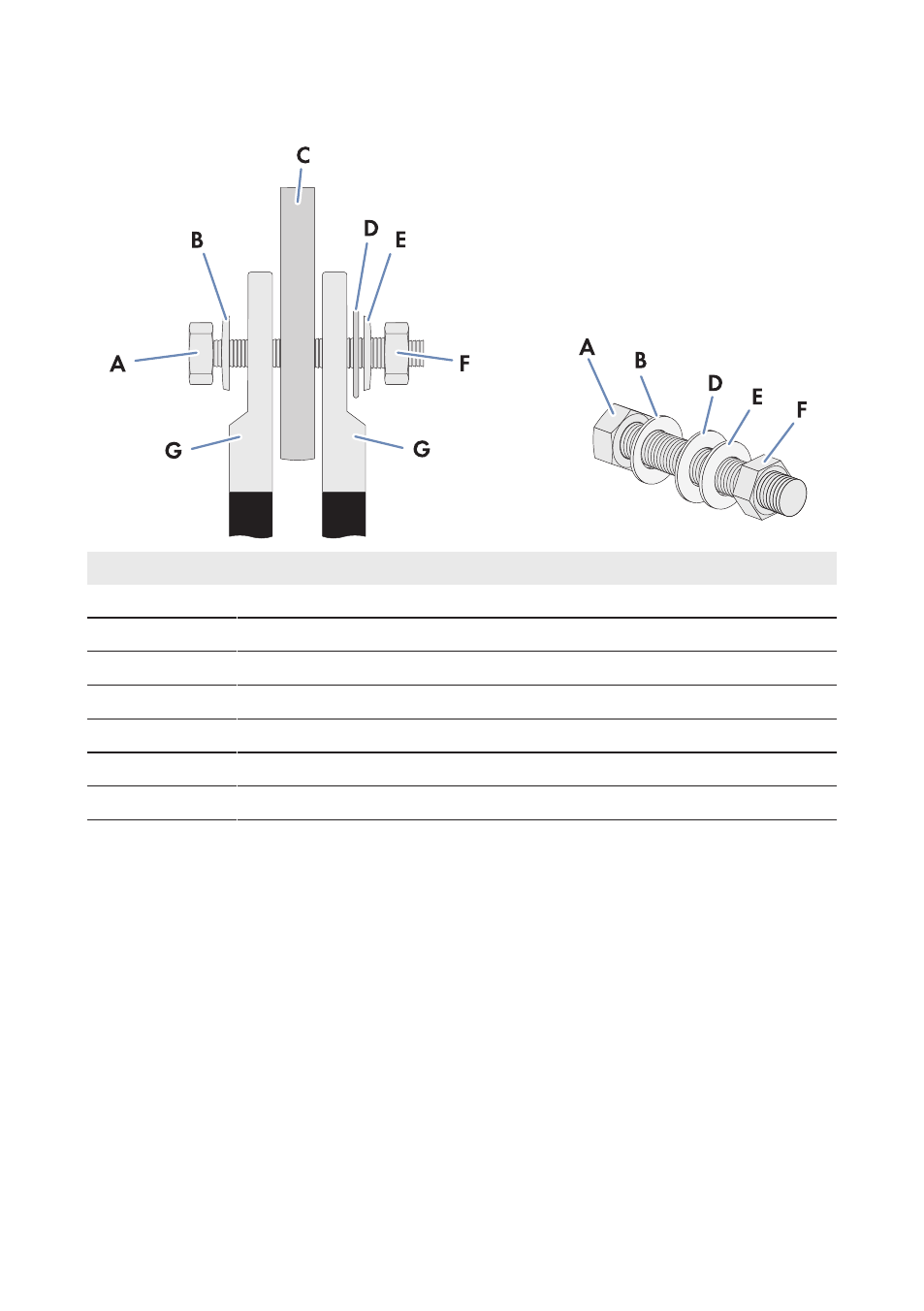

Aufbau des Anschlusses mit 2 Kabelschuhen
Position
Bezeichnung
A
Schraube M12
B
Unterlegscheibe
C
Verzinnte Sammelschiene aus Kupfer
D
Kotflügelscheibe
E
Spannscheibe
F
Mutter M12
G
Verzinnter Rohrkabelschuh
Vorgehen:
1. Sicherstellen, dass der DC-Unterverteiler ausgeschaltet und gegen Wiedereinschalten
gesichert ist (siehe Kapitel 8 "Freischalten und wieder zuschalten", Seite 46).
2. Sicherstellen, dass der Wechselrichter DC-seitig freigeschaltet ist und gegen
Wiedereinschalten gesichert ist (siehe Anleitung des Wechselrichters).
3. Die DC-Hauptkabel durch die entsprechenden Gehäuseöffnung (siehe Kapitel 6.1, Seite 25)
mit dem entsprechenden Dichteinsatz in den DC-Unterverteiler führen (siehe Kapitel 12.1,
Seite 62).
4. Die DC-Hauptkabel mit Rohrkabelschuhen versehen. Dabei darauf achten, dass keine
Kabelreste in den DC-Unterverteiler fallen.
5. Im DC-Unterverteiler an den Sammelschienen das Befestigungsmaterial für die DC-Hauptkabel
entfernen.
6. Kontaktflächen mit einem sauberen Tuch und Ethanolreiniger säubern und nach der Reinigung
nicht mehr berühren.
