Anlagentopologie Ethernet-Kommunikation:

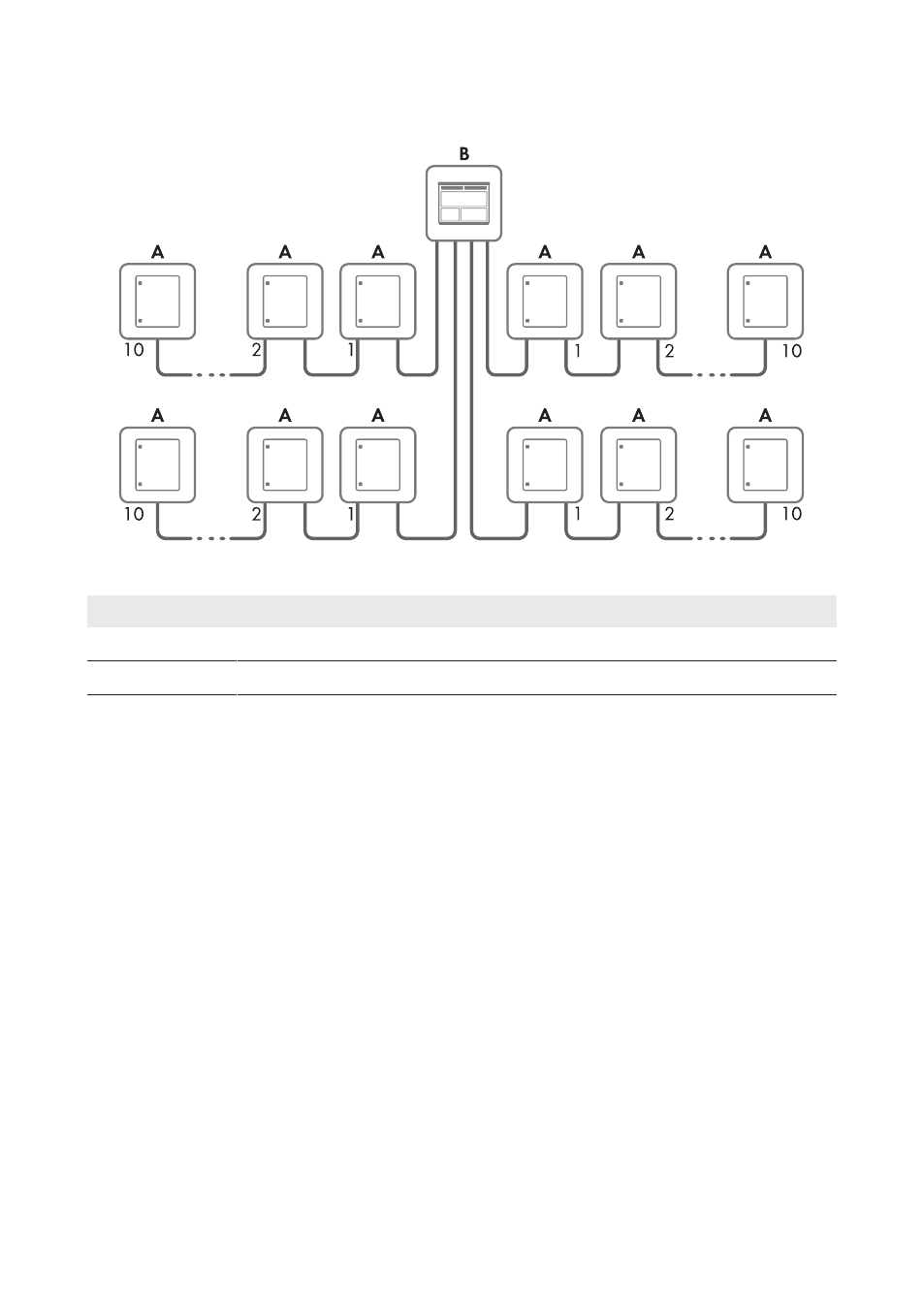

Abbildung 14: Anlagentopologie Ethernet-Kommunikation mit SMA String-Monitor (Beispiel)
Position
Bezeichnung
A
SMA String-Monitor
B
Wechselrichter (Beispiel)
Vorgehen:
1. Die Ethernet-Kabel durch die entsprechende Gehäuseöffnung (siehe Kapitel 6.1, Seite 25) in
den DC-Unterverteiler führen (siehe Kapitel 12.1, Seite 62).
2. Das Ethernet-Kabel für den Anschluss vorbereiten:
• Am Ende des Ethernet-Kabels, das an den DC-Unterverteiler angeschlossen werden soll,
44 mm Kabelmantel entfernen.
• Den Kabelschirm auf 15 mm kürzen.
• Den Kabelschirm auf den Kabelmantel umschlagen.
3. Die Ethernet-Kabel mit dem Kabelschirm in die Schirmklammer drücken. Dabei muss der
Kabelschirm möglichst vollständig unter der Schirmklammer eingeklemmt sein.
4. Die Ethernet-Kabel mit LSA+ Auflegewerkzeug an den LSA-Klemmen der Elektronikbaugruppe
anschließen:
• Um den Kommunikationsausgang anzuschließen, alle 8 Adern des Ethernet-Kabels an
der Elektronikbaugruppe an den Anschluss X7 (siehe Kapitel 4.4, Seite 17) gemäß
nachfolgender Tabelle anschließen. Dabei überstehende Adern abtrennen.
