SMA Solar Technology AG 4 Produktbeschreibung
Installationsanleitung PVO-BOX-IA-de-10 11
4 Produktbeschreibung
4.1 SMA PV Offset Box
Die SMA PV Offset Box verringert leistungsmindernde Aufladungen von PV-Modulen.

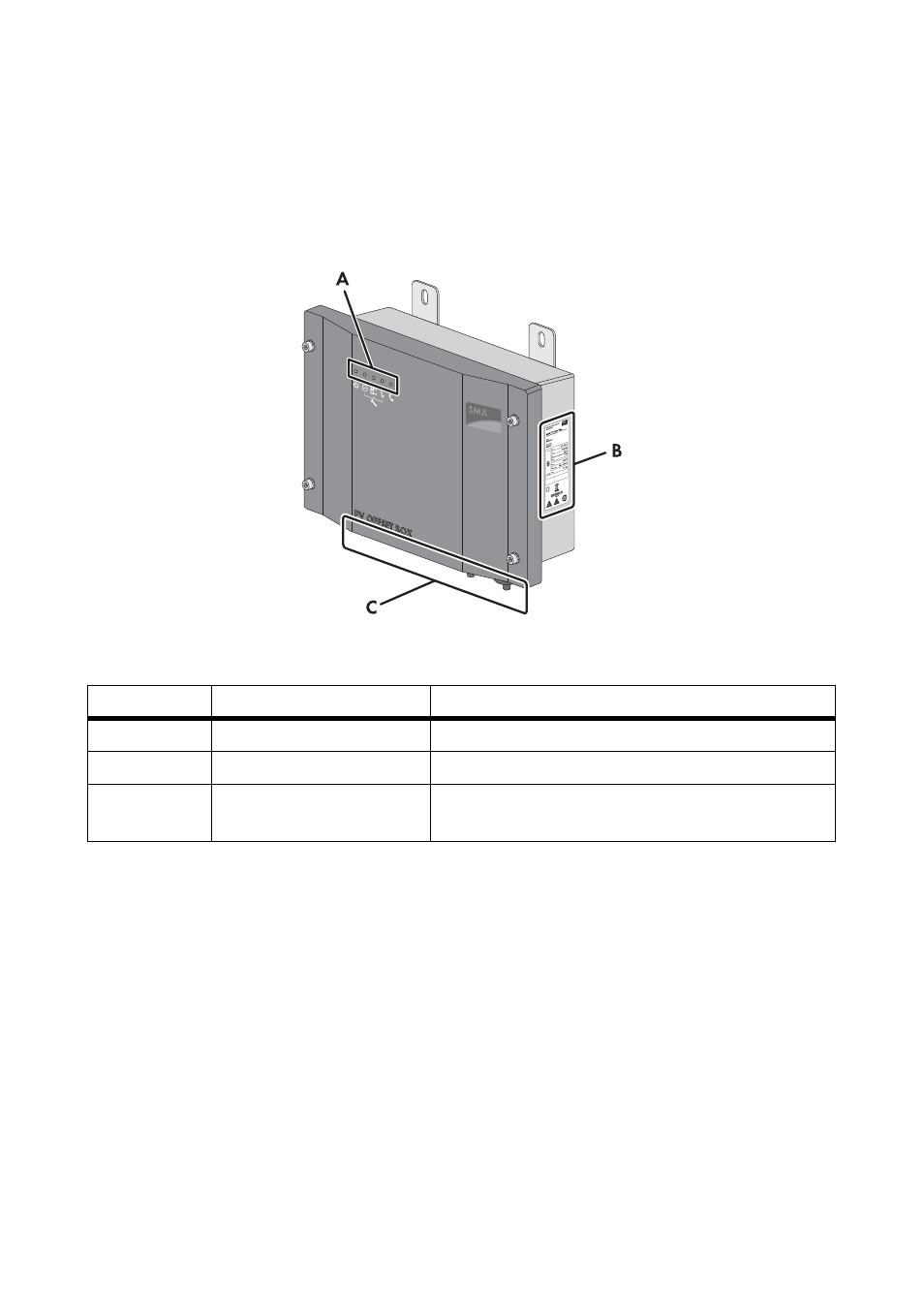

Abbildung 4: Aufbau der SMA PV Offset Box
Die SMA PV Offset Box wird parallel zum Wechselrichter geschaltet und legt an PV-Module eine
Spannung gegen Erde an. Sie kann eine fest eingestellte Spannung ausgeben oder ihre
Ausgangsspannung automatisch regeln.
Je nach Konfiguration arbeitet die SMA PV Offset Box auf unterschiedliche Weise. Sie kann die
tagsüber entstandenen Aufladungen von PV‑Modulen während der Nacht abbauen. Im Dauerbetrieb
regeneriert die SMA PV Offset Box PV-Module, deren Wirkungsgrad bereits vermindert ist.
Die SMA PV Offset Box überwacht kontinuierlich den Anschluss der Funktionserdung (FE) und die
Isolation der PV-Anlage. Die SMA PV Offset Box prüft vor Betriebsstart, ob die PV-Strings verpolt
angeschlossen oder unterbrochen sind. Fehler werden über LEDs angezeigt.
Position Bezeichnung Erklärung
A LEDs LEDs zur Betriebs- und Fehleranzeige
B Typenschild ‒
C Anschlussbereich Kabelverschraubungen für den AC-Anschluss und
DC-Steckverbinder
