7.2.3 Störmeldekontakt anschließen

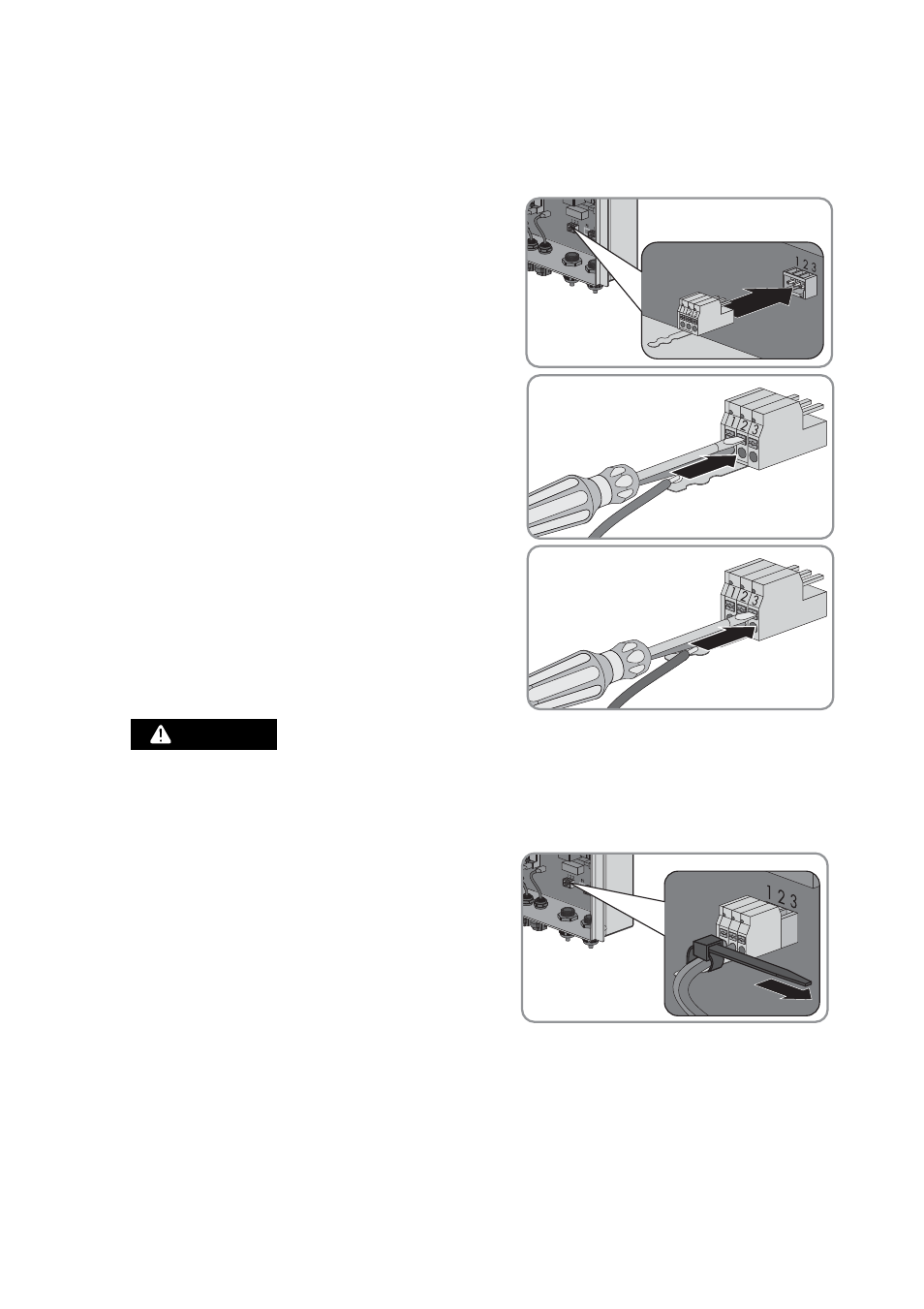

Wenn gewünscht, Störmeldekontakt anschließen (siehe Anschlussprinzip, S. 26):
13. Den mitgelieferten, 3-polige Stecker auf die linke
Buchse in der SMA PV Offset Box stecken.
14. Wenn eine Betriebsmeldung gewünscht ist, Adern
an Anschlussklemmen 1 und 2 des Steckers
anschließen.
15. Wenn eine Fehlermeldung gewünscht ist, Adern an
Anschlussklemmen 2 und 3 des Steckers
anschließen.
17. Störmeldekontakt entweder an eine externe Spannungsquelle anschließen oder mit L und N
verbinden.
Die Versorgungsspannung für den Störmelder darf maximal 240 V AC oder 30 V DC betragen.
Der Schaltstrom darf maximal 1 A betragen.
16. (&'")3
Lebensgefahr durch Stromschlag.
Wenn die Kabel durch zuviel Zug aus der Klemme rutschen steht das Gehäuse unter
Spannung.
• Den mitgelieferten Kabelbinder zur
Zugentlastung anbringen.
