7 Elektrischer Anschluss
SMA Solar Technology AG
40
PVO-BOX-IA-de-10
Installationsanleitung

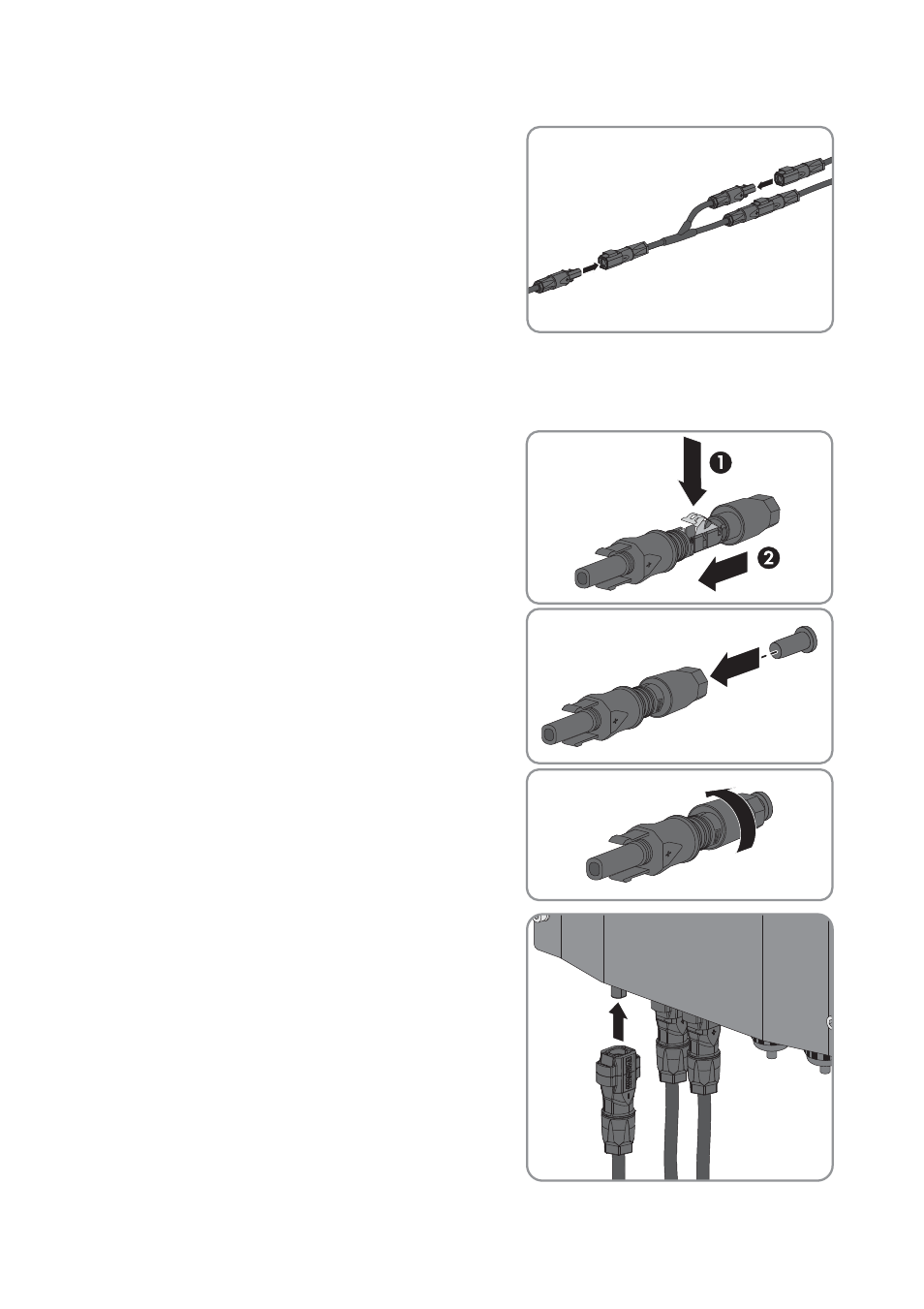

• SMA PV Offset Box an die Abzweigung des
Y-Steckers anschließen. Dazu die Kabel mit
entsprechenden Gegensteckern
konfektionieren.
4. Die PV-Kabel an den PV-Generator anschließen.
5. Wenn ein DC-Ausgang an der SMA PV Offset Box
nicht benötigt wird, Dichtigkeit mit DC‑Steckverbinder und Dichtstopfen herstellen. Dabei die
Dichtstopfen NICHT direkt in den DC‑Ausgang an der SMA PV Offset Box stecken.
• Den Klemmbügel des nicht benötigten
DC‑Steckverbinders herunterdrücken (1) und
Überwurfmutter zum Gewinde schieben (2).
• Den Dichtstopfen in den DC-Steckverbinder
stecken.
• Überwurfmutter zum Gewinde schieben und
festdrehen (Drehmoment: 2 Nm).
• DC-Steckverbinder mit Dichtstopfen in den
DC‑Ausgang der SMA PV Offset Box stecken.
