SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung PVO-BOX-IA-de-10 39

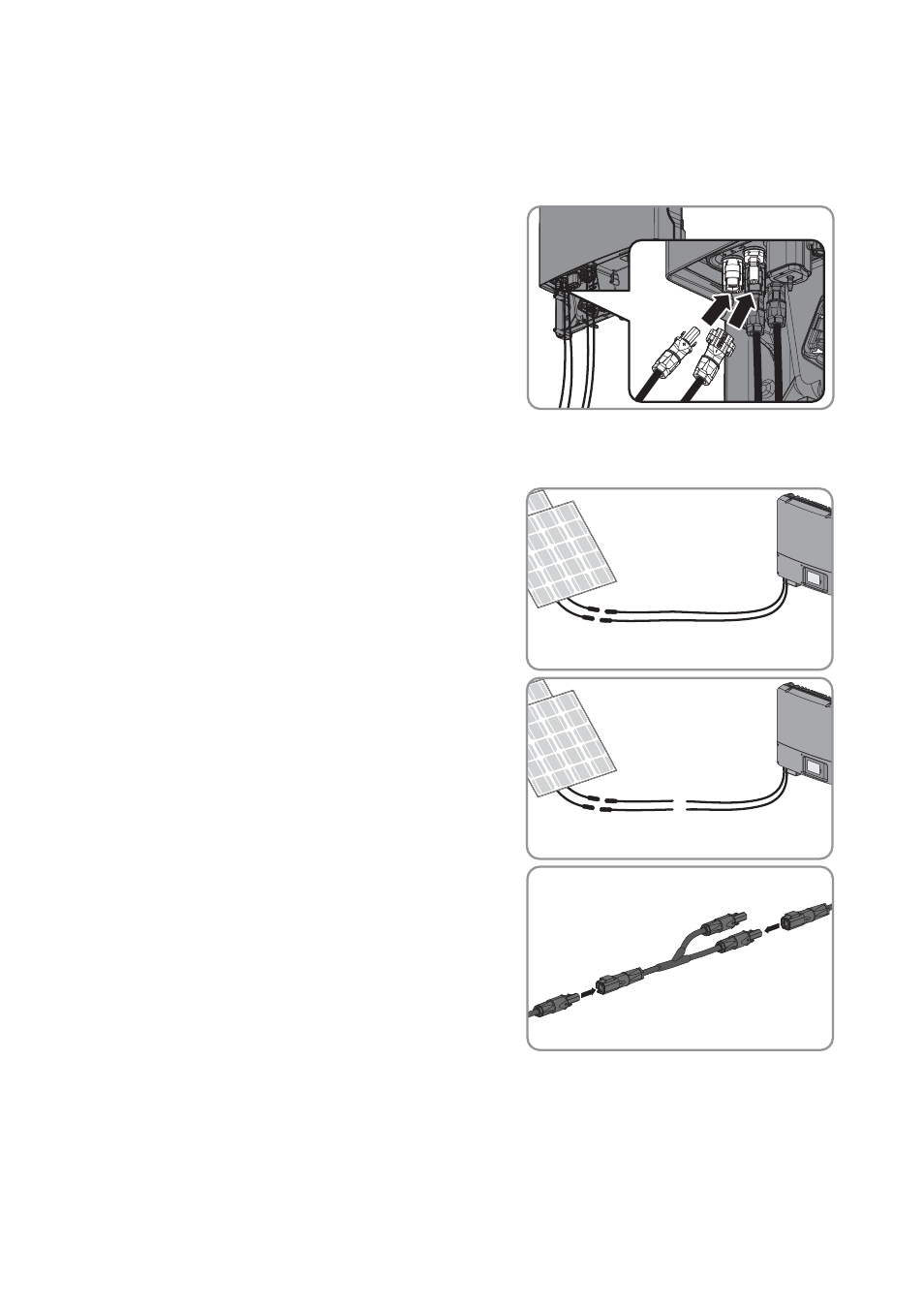

7.3.3 PV-Generator (DC) anschließen
1. SMA PV Offset Box spannungsfrei schalten (siehe Kapitel 9).
2. Wenn die erforderlichen DC-Anschlüsse am
Wechselrichter frei sind, SMA PV Offset Box direkt
am Wechselrichter anschließen. Dazu die
Anschlusskabel mit den entsprechenden
Gegensteckern konfektionieren.
3. Wenn die erforderlichen DC-Anschlüsse am Wechselrichter nicht frei sind, betreffende
DC‑Ausgänge der SMA PV Offset Box über Y‑Stecker anschließen:
• Die PV-Kabel vom PV-Generator trennen.
• Die PV-Kabel zwischen Wechselrichter und
PV‑Generator teilen.
• Offene Kabelenden mit Gegensteckern
versehen und an den Y-Stecker anschließen.
Dabei den Wechselrichter an den Stecker mit
der direkten Verbindung zum PV-Generator
anschließen.
