Seite 31
SMA Solar Technology AG
7 Elektrischer Anschluss
Installationsanleitung
PVO-BOX-IA-de-10
31

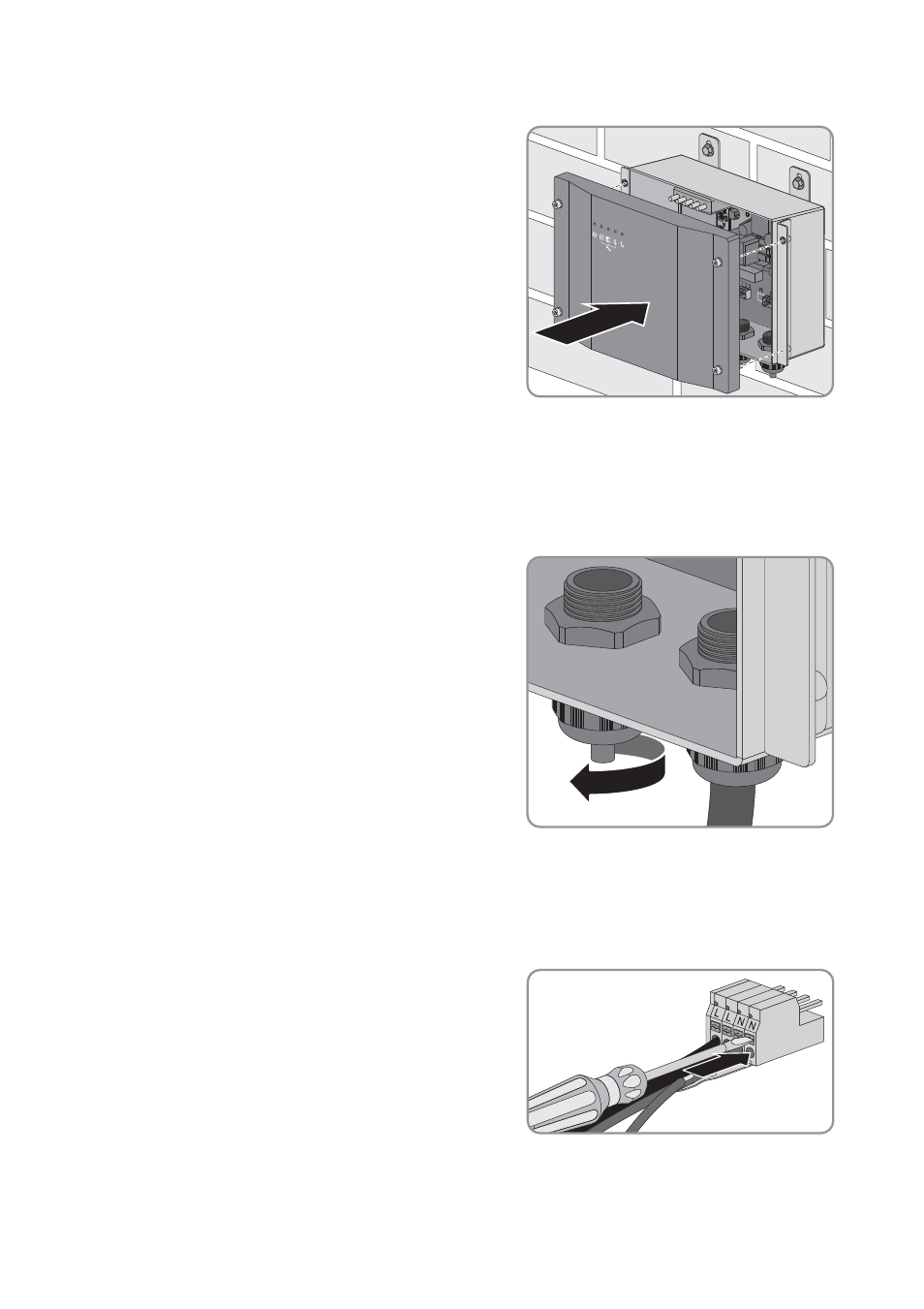

18. Den Gehäusedeckel mit den 4 Schrauben an der
SMA PV Offset Box festschrauben (Drehmoment:
5 Nm).
7.2.4 Weitere SMA PV Offset Boxen anschließen
Das AC-Kabel wird zwischen den einzelnen SMA PV Offset Boxen durchgeschleift.
1. Bereits installierte SMA PVO Offset Box spannungsfrei schalten (siehe Kapitel 9).
2. Überwurfmutter der zweiten Kabelverschraubung
M20 der bereits installierten SMA PV Offset Box
etwas lösen.
3. Den Dichtstopfen aus der Kabelverschraubung entfernen.
4. Das Kabel durch die Kabelverschraubung zu den Anschlussklemmen in der bereits installierten
SMA PV Offset Box führen.
5. Kabelbinder entfernen.
6. L und N an den 4-poligen Stecker anschließen:
• L an die erste oder zweite freie Klemme
anschließen.
• N an die dritte oder vierte freie Klemme
anschließen.
