7 Elektrischer Anschluss
SMA Solar Technology AG
36
PVO-BOX-IA-de-10
Installationsanleitung
Folgende DC-Anschlussvarianten sind beispielsweise möglich:

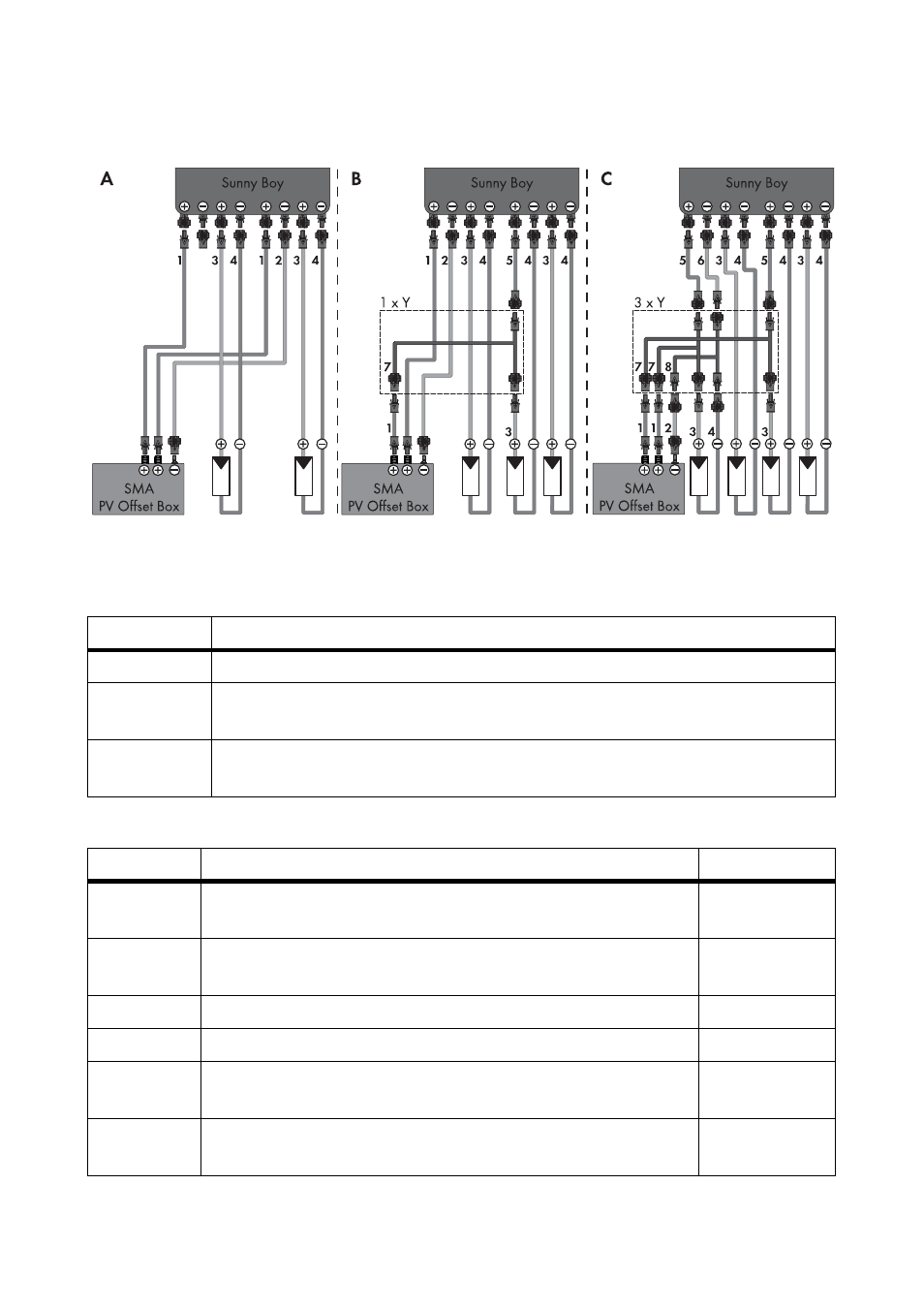

Abbildung 13: DC-Anschlussvarianten bei einem Multi-String-Wechselrichter
Anschlussvarianten
Kabelverbindungen
Variante
Bezeichnung
A
Multi-String-Wechselrichter mit freien DC-Eingängen - alle Betriebsarten
B
Multi-String-Wechselrichter mit einem vollständig belegten DC- Eingangsbereich –
alle Betriebsarten
C
Multi-String-Wechselrichter mit vollständig belegten DC-Eingängen - alle
Betriebsarten
Verbindung Bezeichnung
SUNCLIX
1
PV+ Anschlusskabel SMA PV Offset Box an Wechselrichter oder
Y-Verteiler
2 x positiv (+)
2
PV − Anschlusskabel SMA PV Offset Box an Wechselrichter oder
Y-Verteiler
2 x negativ ( − )
3
PV+ Anschlusskabel PV-Generator an Wechselrichter
1 x positiv (+)
4
PV − Anschlusskabel PV-Generator an Wechselrichter
1 x negativ ( − )
5
PV+ Anschlusskabel Y-Verteiler an Wechselrichter
1 x positiv (+),
1 x negativ ( − )
6
PV − Anschlusskabel Y-Verteiler an Wechselrichter
1 x negativ ( − ),
1 x positiv (+)
