Elektrischer Anschluss SMA Solar Technology AG
16 SB11_12_17-IDE094131 Installationsanleitung
5.1.2 Innenansicht

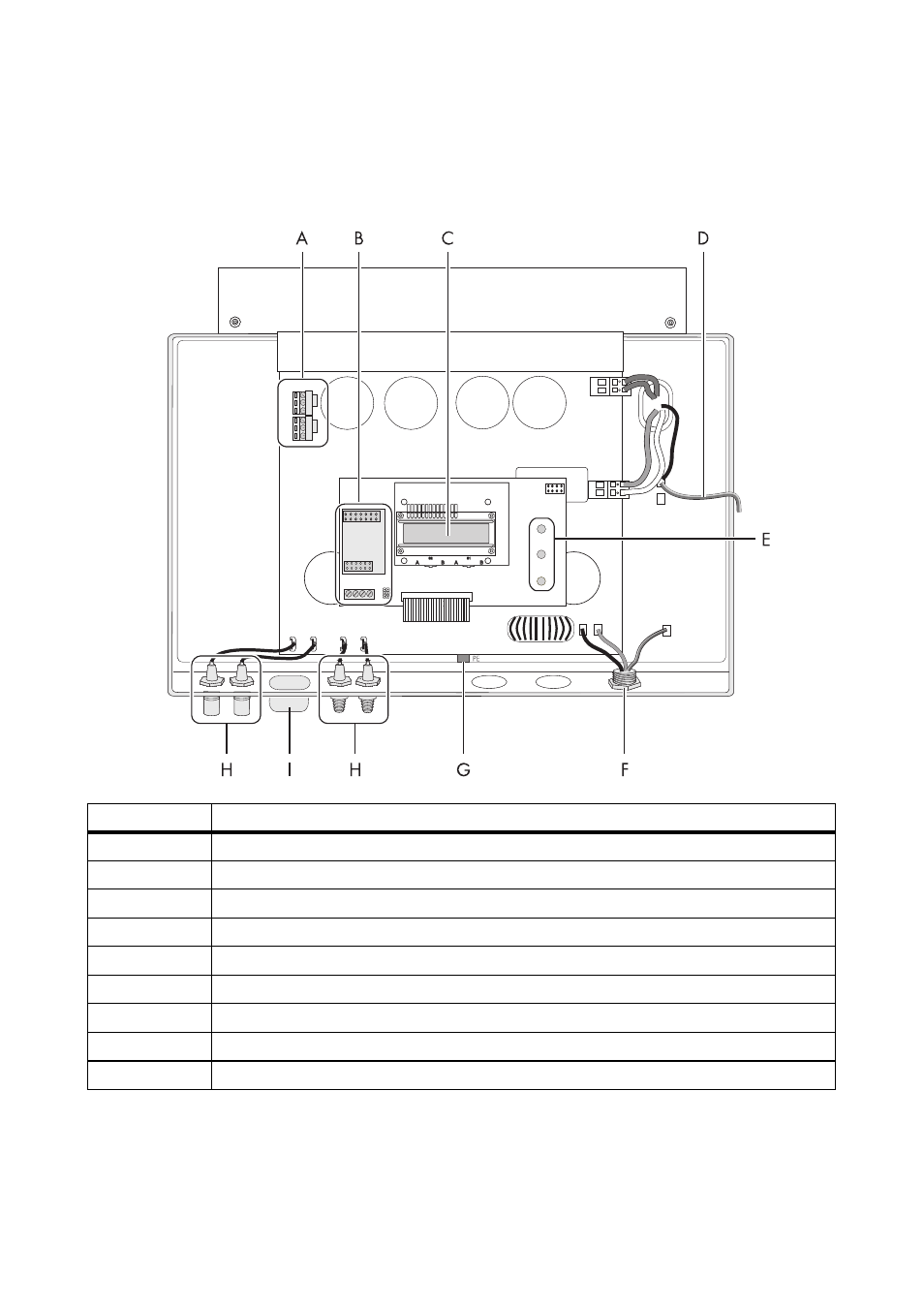

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbereiche des
geöffneten Sunny Boy schematisch dargestellt:
Objekt Beschreibung
A Varistoren, Kapitel 9.1.2
B Anschlussbereich und Steckplätze für Kommunikation (RS485, Funk), Kapitel 5.4
C Display
D PE-Anschlusskabel für Deckel
E LEDs zur Betriebszustandsanzeige
F Anschlussstecker (AC), Kapitel 5.2
G Flachstecker für die Erdung des Kabelschirms bei RS485 Kommunikation
H PV-Eingangsstecker (DC), Kapitel 5.5
I Buchse für den Electronic Solar Switch (ESS)
