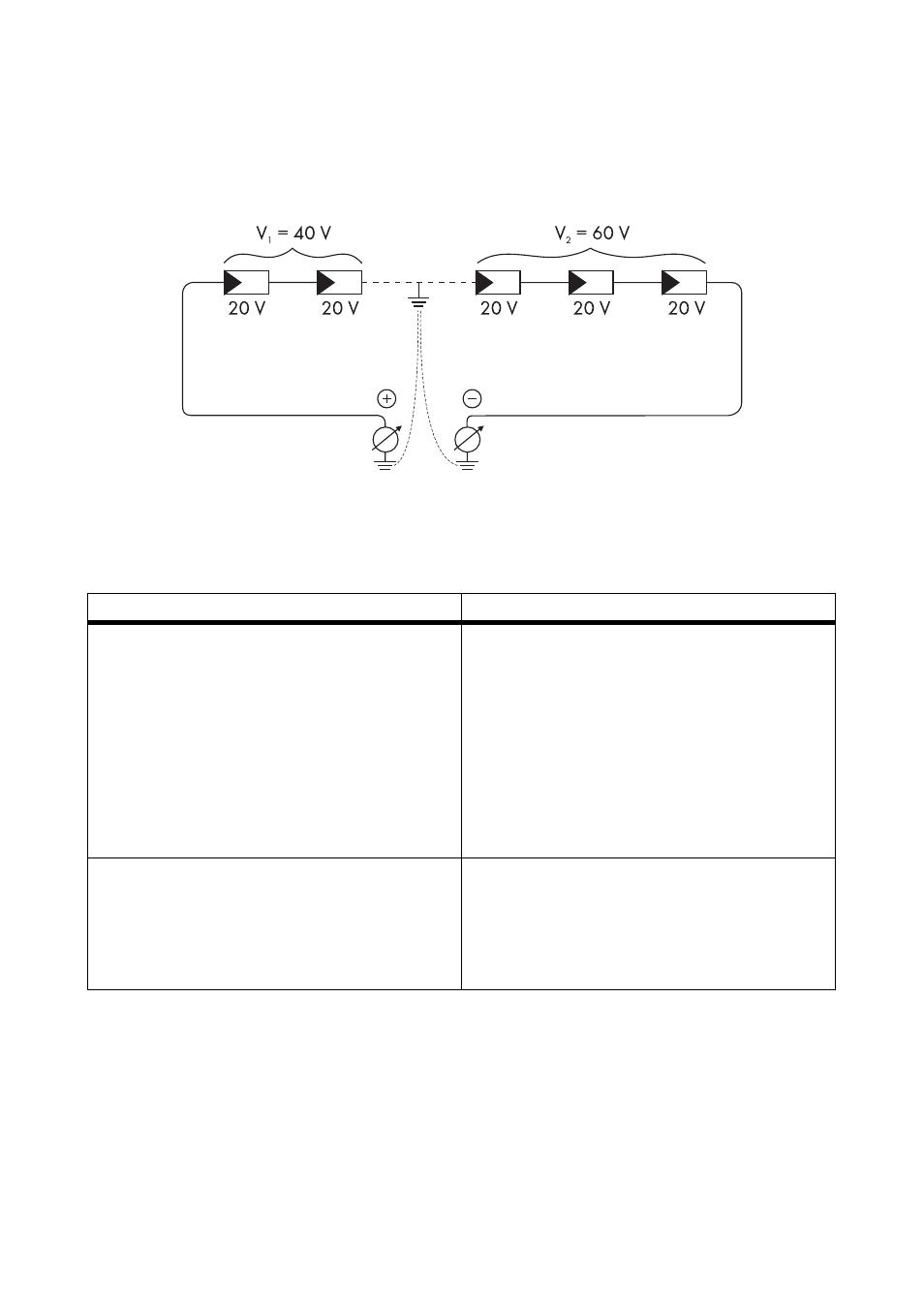

Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Plus gegen Erdpotenzial und Minus gegen Erdpotenzial ermittelt werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten Modul.
3. Punkt 2 für jeden String wiederholen.
Die unten abgebildete Tabelle zeigt die verschiedenen Ergebnisse und entsprechenden Maßnahmen.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis
Maßnahme
☑ Sie haben einen Erdschluss festgestellt.
• Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen, bevor Sie den String wieder an
den Sunny Boy anschließen dürfen.
• Fehlerhaften String nicht wieder
anschließen.
• Sunny Boy schließen und in Betrieb
nehmen, wie in Kapitel 7.2 „Sunny Boy
schließen“ (Seite 33) beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
9.1.2 „Funktion der Varistoren prüfen“
(Seite 38) beschrieben.
