Fehlersuche SMA Solar Technology AG
38 SB11_12_17-IDE094131 Installationsanleitung
9.1.2 Funktion der Varistoren prüfen
Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte
Beanspruchung durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der
thermisch überwachten Varistoren seine Schutzfunktion verloren hat und demzufolge die rote LED
leuchtet.
Prüfen Sie die Funktion der Varistoren wie im Folgenden beschrieben:
1. Sunny Boy öffnen, wie in Kapitel 7.1 „Sunny Boy öffnen“ (Seite 32) beschrieben.

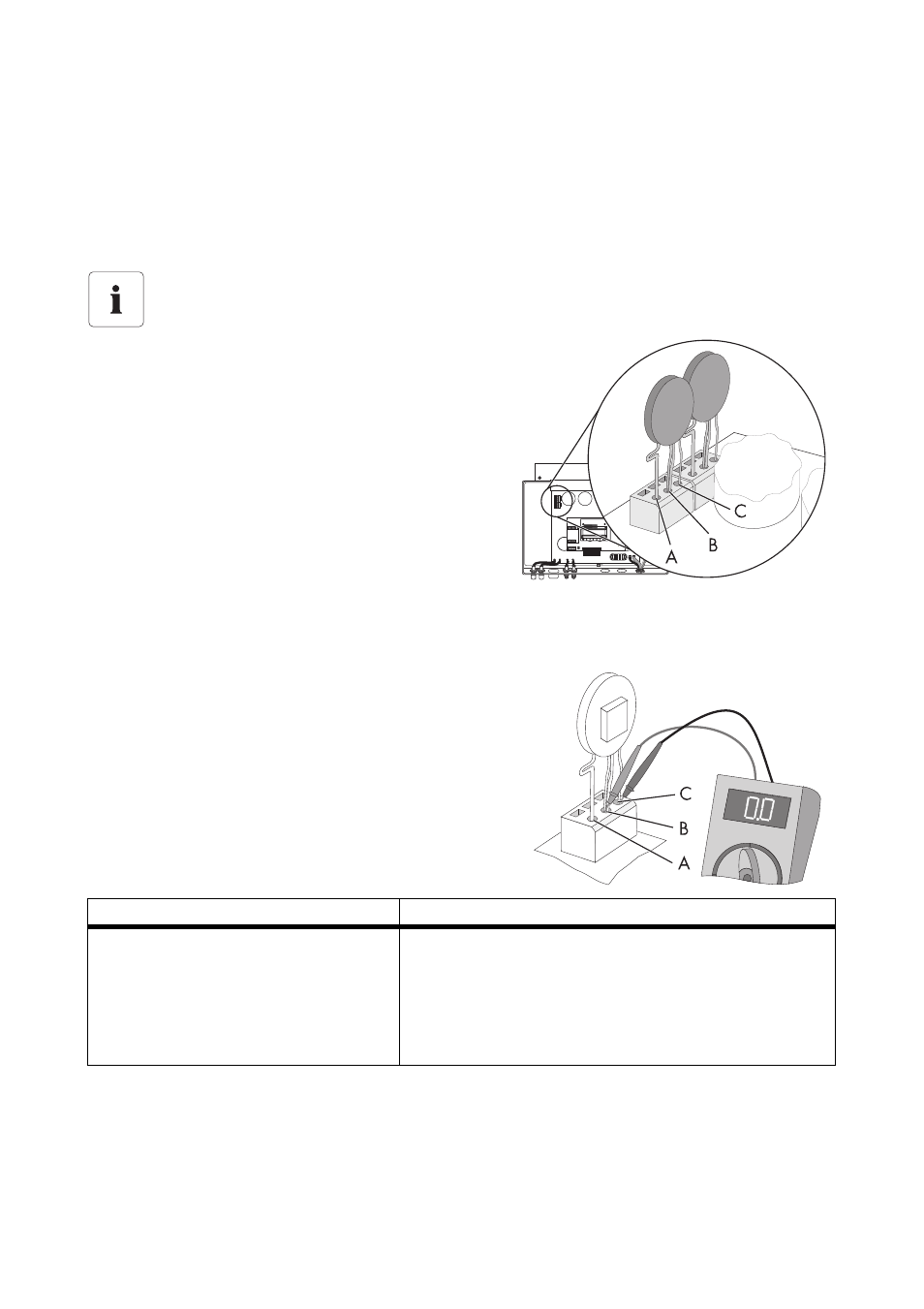

2. Bei beiden Varistoren im eingebauten Zustand mit
Hilfe eines Multimeters feststellen, ob zwischen den
Anschlüssen B und C eine leitende Verbindung
besteht.
Position der Varistoren
Die Position der Varistoren können Sie anhand der unten dargestellten Grafik ermitteln.
Beachten Sie folgende Zuordnung der
Klemmen:
• Klemme A: äußere Klemme
(Varistoranschluss mit Schlaufe [Sicke])
• Klemme B: mittlere Klemme
• Klemme C: äußere Klemme
(Varistoranschluss ohne Schlaufe
[Sicke]).
Ergebnis Maßnahme
☑ Es besteht eine leitende
Verbindung.
Vermutlich liegt ein anderer Fehler im Sunny Boy vor.
• Sunny Boy schließen, wie in Kapitel 7.2 „Sunny
Boy schließen“ (Seite 33) beschrieben.
• SMA Serviceline kontaktieren (siehe Kapitel
13 „Kontakt“ (Seite 47)).
