SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB11_12_17-IDE094131 17
5.2 Sunny Boy an das öffentliche Netz (AC) anschließen
Leitungsauslegung
Dimensionieren Sie den Leiterquerschnitt mit Hilfe des Auslegungsprogramms „Sunny Design“
(www.SMA.de/SunnyDesign) so, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen.
Die maximalen Leitungslängen in Abhängigkeit vom Leiterquerschnitt sind in der folgenden Tabelle
dargestellt.
Der im Einzelfall notwendige Leiterquerschnitt hängt von folgenden Faktoren ab:
• Umgebungstemperatur,
• Verlegeart,
• UV-Beständigkeit,
• Leitungsverluste,
• gültige Installationsrichtlinien des jeweiligen Landes (des Installationsortes).

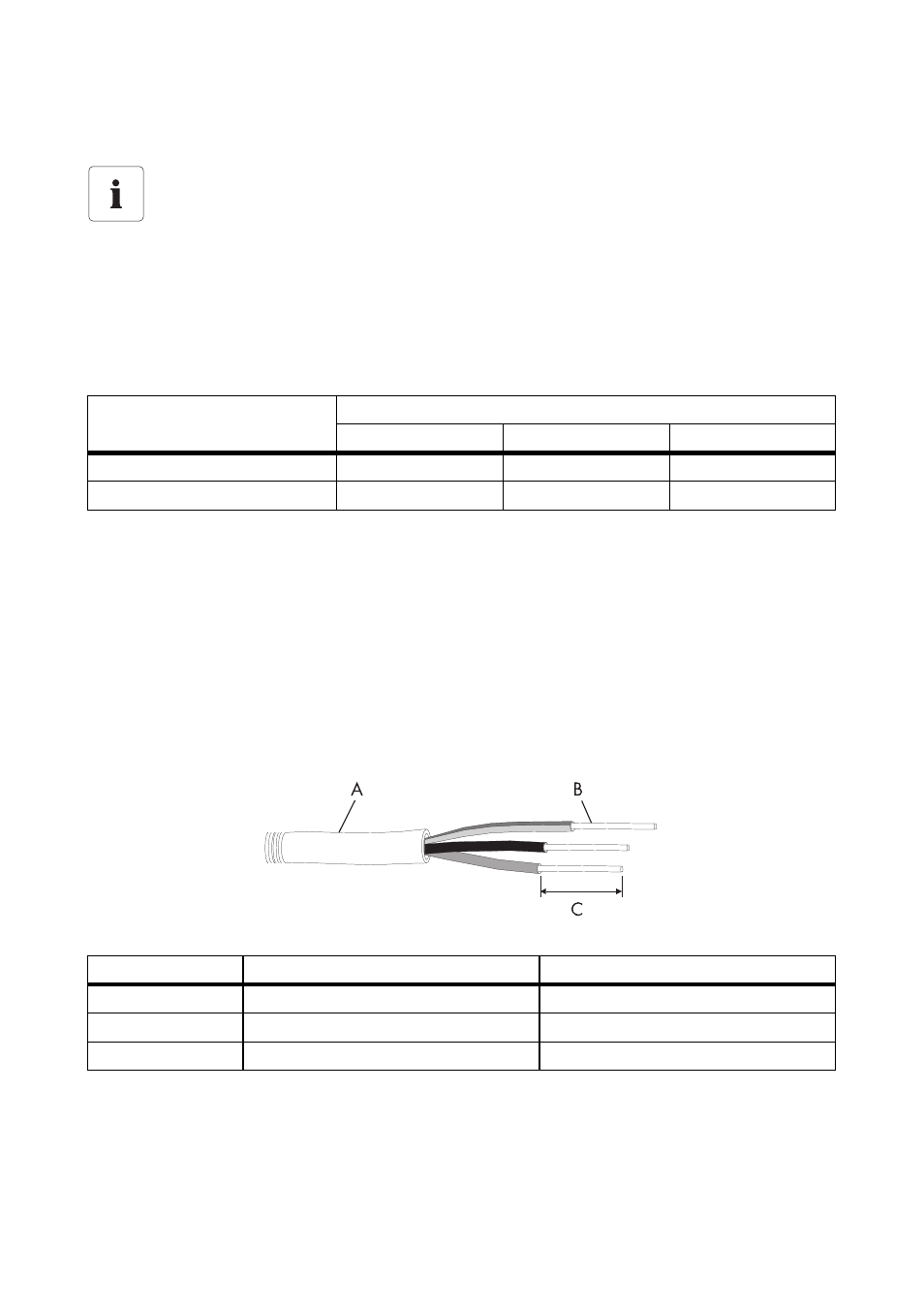

Leitungsanforderungen
Anschlussbedingungen des Netzbetreibers
Anschlussbedingungen Ihres Netzbetreibers beachten!
Leiterquerschnitt Maximale Leitungslänge
SB 1100 SB 1200 SB 1700
1,5 mm² 21 m 18 m 15 m
2,5 mm² 35 m 30 m 22,5 m
Position Bezeichnung Wert
A Außendurchmesser 9 ...17 mm
B Leiterquerschnitt maximal 2,5 mm²
C Abisolierlänge 4 ... 5 mm
