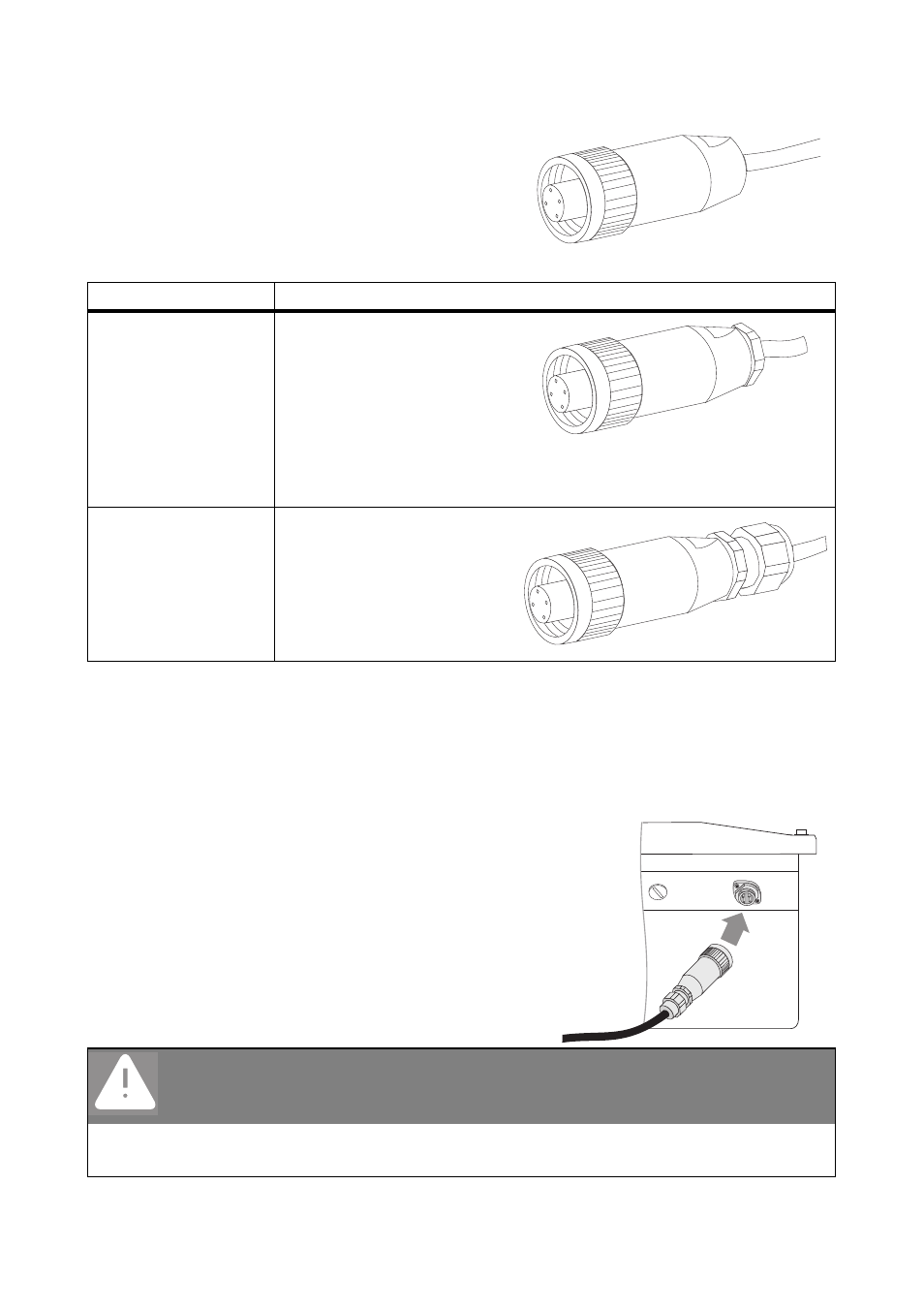

13. Gewindehülse auf Buchseneinsatz drehen.
14. Druckschraube fest auf Gewindehülse drehen.
☑ AC-Kupplungsdose ist zusammengeschraubt.
15. Buchseneinsatz mit der mitgelieferten Schutzkappe verschließen, wenn der Sunny Boy nicht
sofort angeschlossen wird.
16. AC-Kupplungsdose in die AC-Buchse am Sunny Boy stecken. Gegebenenfalls vorher
Schutzkappe entfernen.
17. Gewindering der AC-Kupplungsdose fest auf die
AC-Buchse am Sunny Boy drehen. Der
Gewindering dient zur Abdichtung und
Zugentlastung der AC-Kupplungsdose.
☑ Die AC-Leitung ist am Sunny Boy angeschlossen.
Eingesetzte Größe
Vorgehensweise
PG13,5
Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die
Gewindehülse und ist nicht mehr sichtbar.
PG16
GEFAHR!
Lebensgefahr durch hohe Spannungen im Sunny Boy!
• Leitungsschutzschalter erst einschalten, wenn der Sunny Boy fest verschlossen und
der PV-Generator angeschlossen ist.
