Anhang
Dieser Abschnitt beschreibt, wie ein Komponenten-Video-Anschluss zwischen dem Projektor und
einem Videogerät vorzunehmen ist.
z Die Komponentenvideo-Ausgänge umfassen drei Buchsen: Y·Cb·Cr oder Y·Pb·Pr. Achten Sie
unbedingt darauf, dass die Farben der Stecker des Komponenten-Videokabels mit denen der
Buchsen (Grün: Y; Blau: Cb/Pb; Rot: Cr/Pr) übereinstimmen.
z Bitte beachten Sie, dass nur der Anschluss an einen analogen Komponentenvideo-Ausgang
unterstützt wird.
Der Anschluss an einen digitalen Ausgang wird nicht unterstützt.
Serie XJ-A
Serie XJ-M

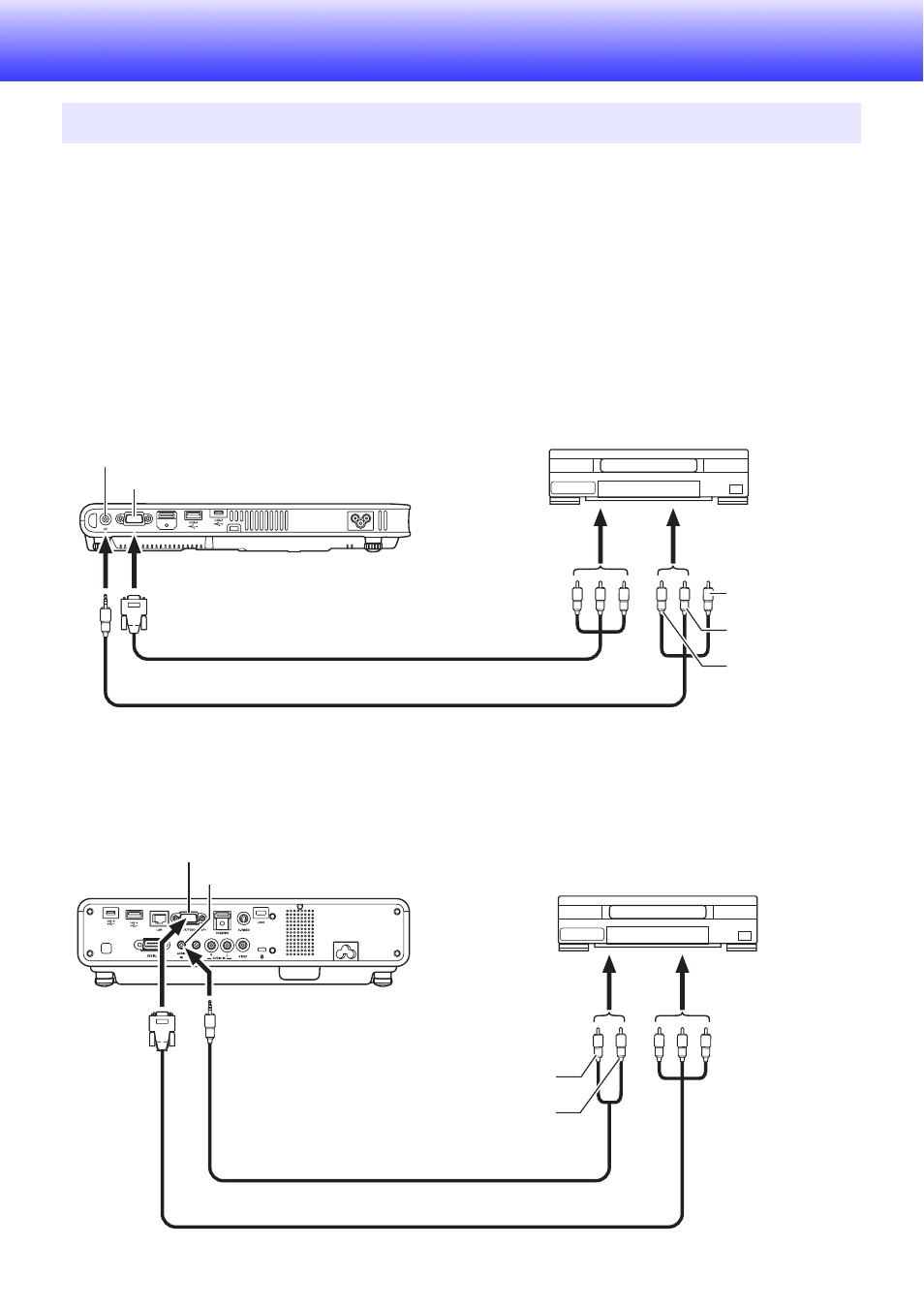

Anschließen an einen Komponenten-Videoausgang
Projektor
COMPUTER-Anschluss
AV-Anschluss
Mitgeliefertes AV-Spezialkabel
Komponenten-Videokabel (im Fachhandel erhältlich)
An Komponentenvideo-
Ausgangsbuchsen
An Audioausgang
Videogerät
Gelb
(Nicht angeschlossen)
Rot
Weiß
Projektor
AUDIO IN-Anschluss
COMPUTER IN-Anschluss
Stereo-Ministecker Ù Audiokabel mit Cinch-Steckern
(im Fachhandel erhältlich)
Komponenten-Videokabel (im Fachhandel erhältlich)
An Komponentenvideo-
Ausgangsbuchsen An Audioausgang
Videogerät
Rot
Weiß
