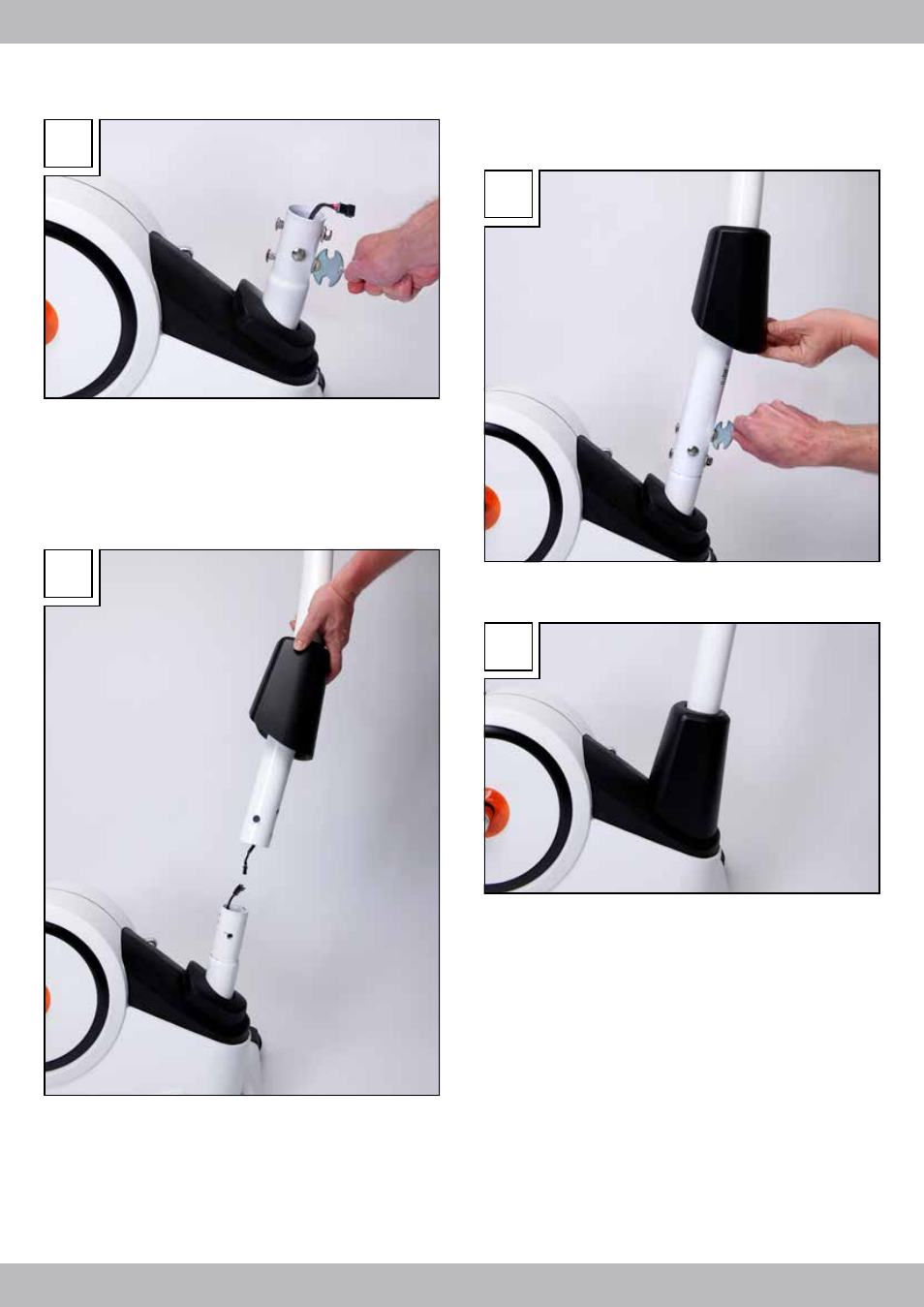

Bevor Sie mit der Montage der Lenkerstütze beginnen, entfernen Sie die
(jeweils 3) vormontierten Schrauben und Unterlegscheiben mit Hilfe des
Universalwerkzeugs aus dem Hauptrahmen (Abb. 2b).
Schieben Sie die Abdeckung der Lenkerstütze über die Lenkerstütze,
sodass die engere Öffnung nach oben in Richtung Lenkerhalterung zeigt.
Verbinden Sie nun das in den Grundkörper gesteckte Kabel mit dem
Kabel, das sich in der Lenkerstütze befindet.
Der Stecker ist so gestaltet, dass er nur in einer Position passt.
Bitte wenden Sie keine Gewalt an, sondern vergewissern Sie sich,
dass die beiden Stecker richtig zueinander passen. Ein deutliches
Einrasten der Stecker ist beim Zusammenstecken zu spüren (Abb. 2c).
Schieben Sie nun vorsichtig die Lenkerstütze über den Hauptrahmen.
Achten Sie darauf, dass Sie dabei keine Kabel einklemmen!
Abschließend verschrauben Sie Lenkerstütze und Hauptrahmen mit den
zuvor demontierten Schrauben und Unterlegscheiben. Bitte achten Sie
darauf, dass die gekrümmten Unterlegscheiben wieder entsprechend
ihrer Krümmung an der Lenkerstütze anliegen (Abb. 2d).
Nach dem Festziehen der Schrauben schieben Sie die Abdeckung
der Lenkerstütze (21) über die Schrauben, bis sie in das Kunststoffgehäu-
se des Grundkörpers einrastet (Abb. 2e).
