Utförande av montering
VAR FÖRSIKTIG!
För din egen säkerhets skull ska skruvhuvudena
alltid vara vända utåt eftersom du i annat fall
kan skada dig.
Först när monteringen är klar ska alla
skruvförbindningar
dras
åt
ordentligt
eftersom det annars kan uppstå oönskade
materialspänningar.
1. Montera ventilationsskivan (K) utifrån på
framsidan av pelaren (H) med en M5x10-skruv
och en M5-mutter. Skruva ihop pelarens hälfter
(G + H) med M5x10-skruvar och M5-muttrar.
Obs! Alla skruvar ska dras åt ordentligt.
2. Montera pelarna (G + H) på sockeln (J) med
M5x10-skruvar och M5-muttrar.
3. Fäst kolfatet (F) vid pelaren (G + H) med M5x10-
skruvar och M5-muttrar.
4. Skruva fast kolfatshandtaget (E) på båda sidor
av kolfatet (F) med M5x10-skruvar och M5-
muttrar
5. Fäst vindskyddet (A) med M5x10-skruvar och
M5-muttrar på kolfatet (F).
6. Sätt i kolgallret (D) i kolfatet (F).
7. Sätt i askfatet (I) på sidan av pelaren (G + H).
8. Skjut på grillgallrets trähandtag (C) på
grillgallrets anordningar (A).
9. Sätt in grillgallret (B) i önskat läge i vindskyddet
(A).
VARNING!
Vid användning ska grillen stå på ett stabilt och
fast underlag eftersom den annars kan välta
omkull.

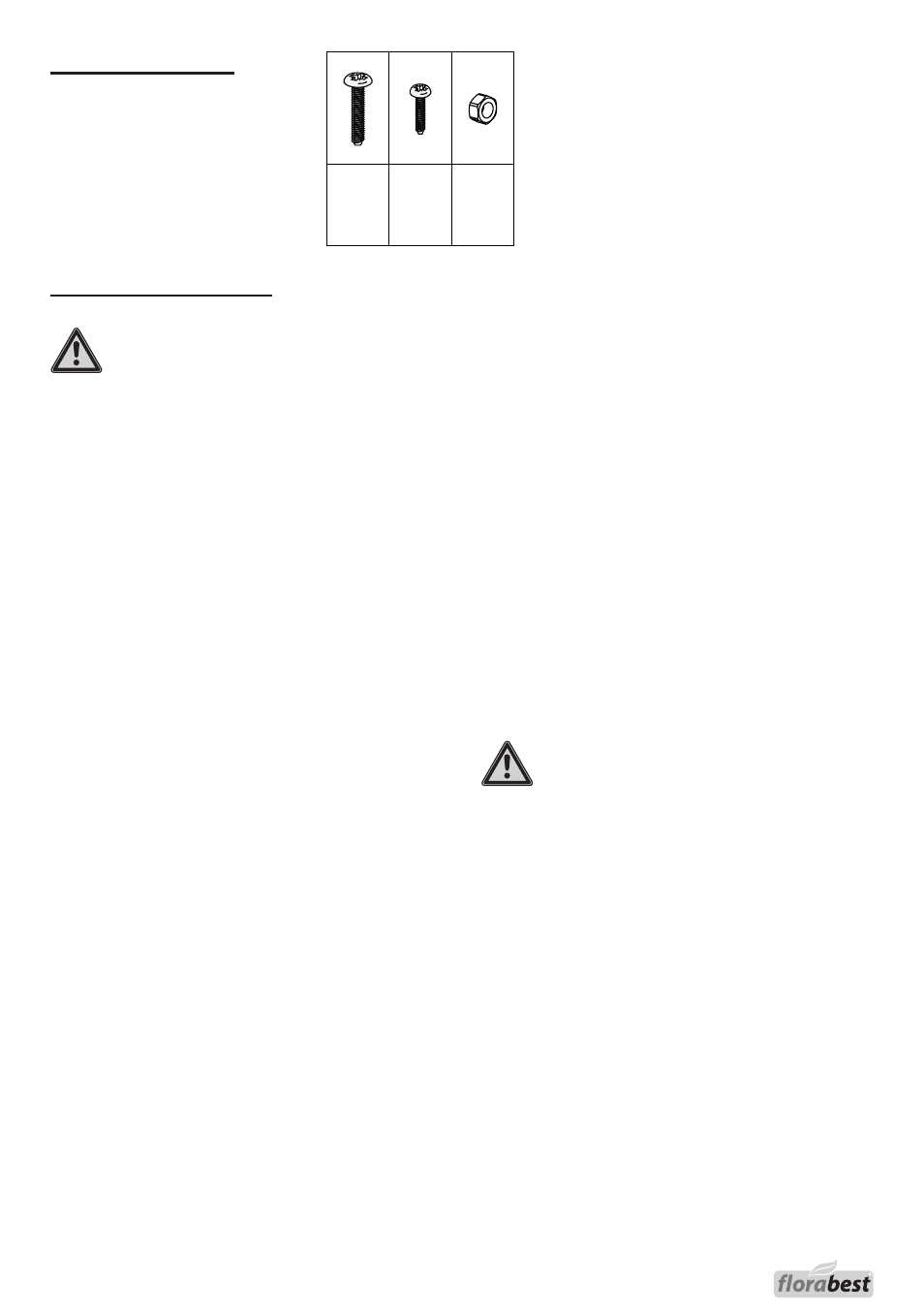

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Förbindelseelement
(
även
förmonterade
förbindelseelement
har
tagits
med
!)
