Seite 9
9
Asentaminen
VARO!
Ruuvinkantojen on oltava turvallisuussyistä
ulospäin, koska ne voivat muuten loukata.
Kiristä kaikki ruuviliitokset vasta asentamisen
jälkeen, koska materiaalit voivat muuten
jännittyä.
1. Kiinnitä ilmansäätölevy (K) ulkopuolelta pilarin
etuosaan (H) M5x10-ruuvilla ja siipimutterilla
M5. Kiinnitä pilarin puolikkaat (G + H) M5x10-
ruuveilla ja muttereilla M5. Huomio: Kaikki
ruuvit on kiristettävä huolellisesti.
2. Kiinnitä pilari (G + H) sokkeliin (J) ruuveilla
M5x10 ja muttereilla M5.
3. Kiinnitä polttoainetila (F) ruuveilla M5x10 ja
muttereilla M5 pilariin (G + H).
4. Kiinnitä polttoainetilan kahva (E) ruuveilla
M5x10 ja muttereilla M5 polttoainetilan (F)
kummallekin puolelle.
5. Kiinnitä tuulisuoja (A) ruuveilla M5x10 ja
muttereilla M5 polttoainetilaan (F).
6. Aseta hiiliritilä (D) polttoainetilaan (F).
7. Aseta tuhkatila (I) pilarin (G + H) sivuun.
8. Työnnä grilliritilän puukahvat (C) ritilän
kiinnikkeisiin (B).
9. Aseta grilliritilä (B) haluttuun asentoon
tuulisuojaan (A).
VAROITUS!
Grillin on seistävä käytettäessä tasaisella
ja kiinteällä alustalla, koska se voi muuten
kaatua.

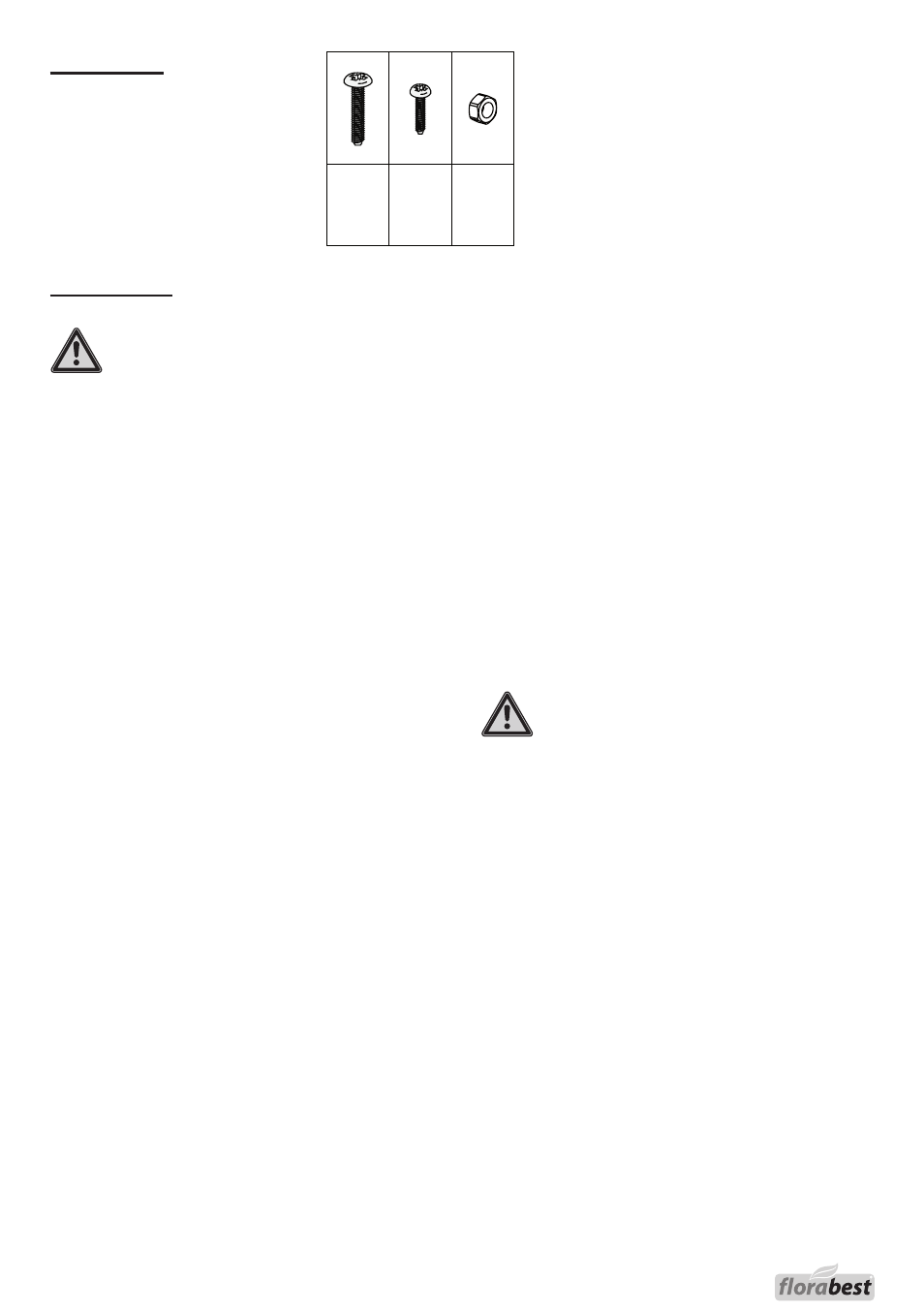

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Kiinnittimet
(
myös
valmiiksi
asennetut
kiinnikkeet
luetellaan
!)
