17
Udførelse af montage
PAS PÅ - FARE!
Skruernes hoveder skal af sikkerhedshensyn
altid vende udad, fordi der ellers er risiko for
tilskadekomst.
Først når montagen er færdig, skal alle
skruesamlingerne spændes fast til, ellers kan der
opstå uønskede spændinger i materialet.
1. Monter trækluftskiven (K) på ydersiden af
søjlefronten (H) med en M5x10 skrue og M5
møtrik. Skru de to søjlehalvdele (G + H) sammen
med M5x10 skruerne og M5 møtrikkerne.
Bemærk: Alle skruer skal spændes fast til.
2. Monter søjlen (G + H) på soklen (J) ved hjælp af
M5x10 skruer og M5 møtrikker.
3. Fastgør kulbeholderen (F) til søjlen (G + H) ved
hjælp af M5x10 skruer og M5 møtrikker.
4. Skru et håndtag til kulbeholderen (E) fast på
begge sider af kulbeholderen (F) ved hjælp af
M5x10 skruer og M5 møtrikker.
5. Fastgør vindskærmen (A) til kulbeholderen (F)
ved hjælp af M5x10 skruer og M5 møtrikker.
6. Sæt kulristen (D) på plads i kulbeholderen (F).
7. Sæt askekassen (I) ind i siden af søjlen (G + H).
8. Skyd træhåndtagene (C) til grillristen på de
dertil beregnede anordninger på grillristen (B).
9. Sæt grillristen (B) ind på den ønskede position i
vindskærmen (A).
ADVARSEL!
Grillen skal stå på et stabilt og fast underlag
under anvendelsen, fordi den ellers kan vælte.

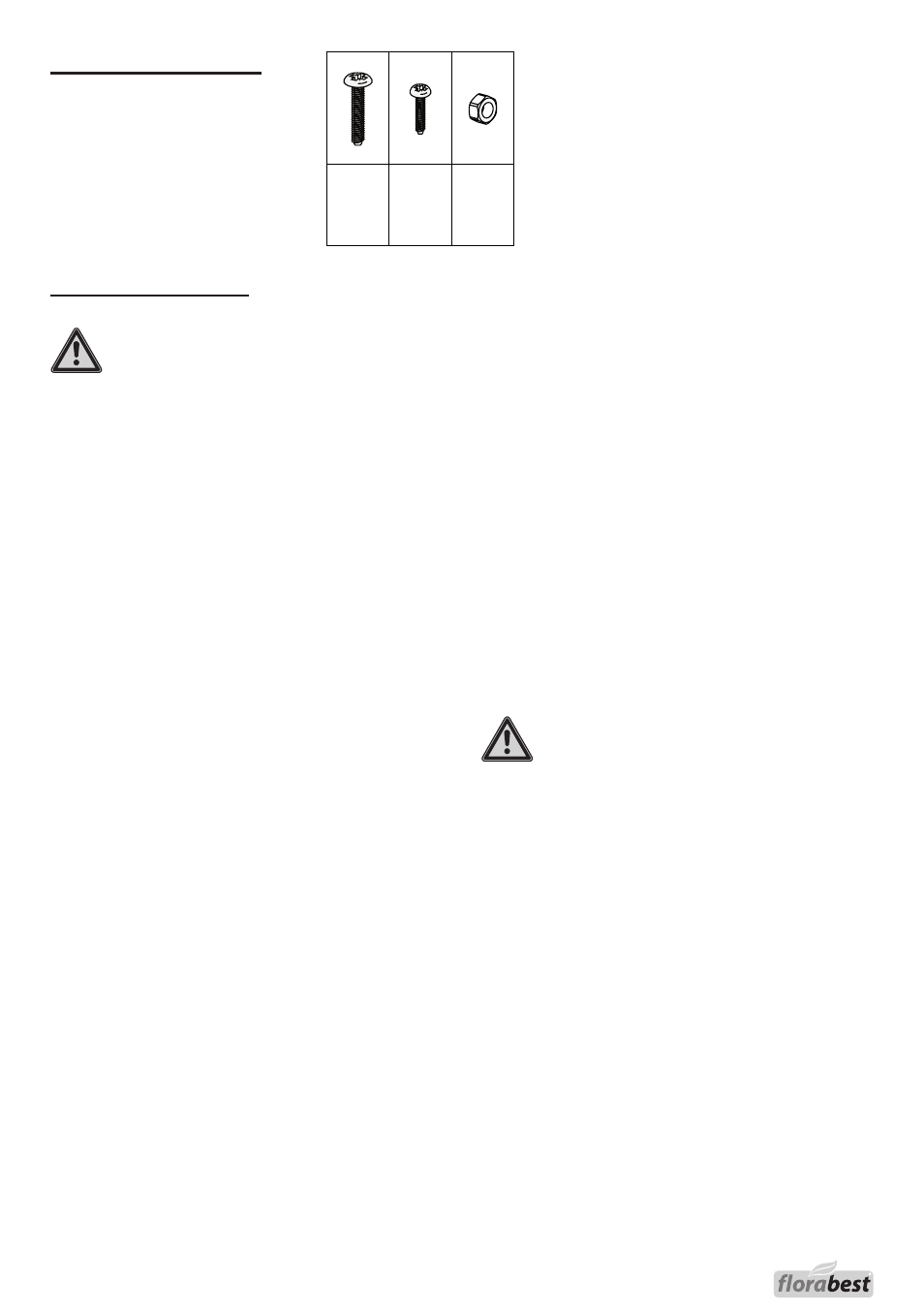

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Forbindelseselementer
(
formonterede forbindelseselementer er også
anført
!)
