21
Συναρμολόγηση
ΠΡΟΣΟΧΗ!
Οι κεφαλές των βιδών θα πρέπει, για την
ασφάλειά σας, να είναι στραμμένες πάντα προς
τα έξω, δεδομένου ότι διαφορετικά μπορεί να
τραυματιστείτε.
Σφίξτε καλά τις βίδες μόνο αφού ολοκληρώσετε
τη συναρμολόγηση, διαφορετικά ενδέχεται να
παρουσιαστούν ανεπιθύμητες τάσεις υλικού.
1. Τοποθετήστε το δίσκο αερισμού (K) από έξω
στην πρόσοψη της κολόνας (H) με μια βίδα
M5x10 και παξιμάδι M5. Βιδώστε τα τμήματα της
κολόνας (G + H) με βίδες M5x10 και παξιμάδια
M5. Προσοχή: Πρέπει να σφίξετε καλά όλες τις
βίδες.
2. Τοποθετήστε την κολόνα (G + Η) στη βάση (J)
με βίδες M 5x10 και παξιμάδια Μ5.
3. Στερεώστε τη λεκάνη για τα κάρβουνα (F) με
βίδες M5x10 και παξιμάδια Μ5 στην κολόνα (G
+ H).
4. Βιδώστε τις λαβές της λεκάνης για τα κάρβουνα
(Ε) με βίδες M5x10 και παξιμάδια Μ5 και στις
δύο πλευρές της λεκάνης για τα κάρβουνα (F).
5. Στερεώστε τον ανεμοθώρακα (Α) με βίδες
M5x10 και παξιμάδια Μ5 στη λεκάνη για τα
κάρβουνα (F).
6. Τοποθετήστε τη σχάρα για τα κάρβουνα (D) στη
λεκάνη για τα κάρβουνα (F).
7. Τοποθετήστε τη σταχτοθήκη (Ι) στο πλάι της
κολόνας (G + Η).
8. Τοποθετήστε συρταρωτά τις ξύλινες λαβές
(C) για τη σχάρα ψησταριάς στις υποδοχές της
σχάρας (Β).
9. Τοποθετήστε τη σχάρα (Β) στην επιθυμητή θέση
στον ανεμοθώρακα (Α).
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Η ψησταριά πρέπει κατά τη διάρκεια της
λειτουργίας να έχει ευστάθεια και να στηρίζεται
πάνω σε σταθερό υπόστρωμα, διότι διαφορετικά
ενδέχεται να αναποδογυρίσει.

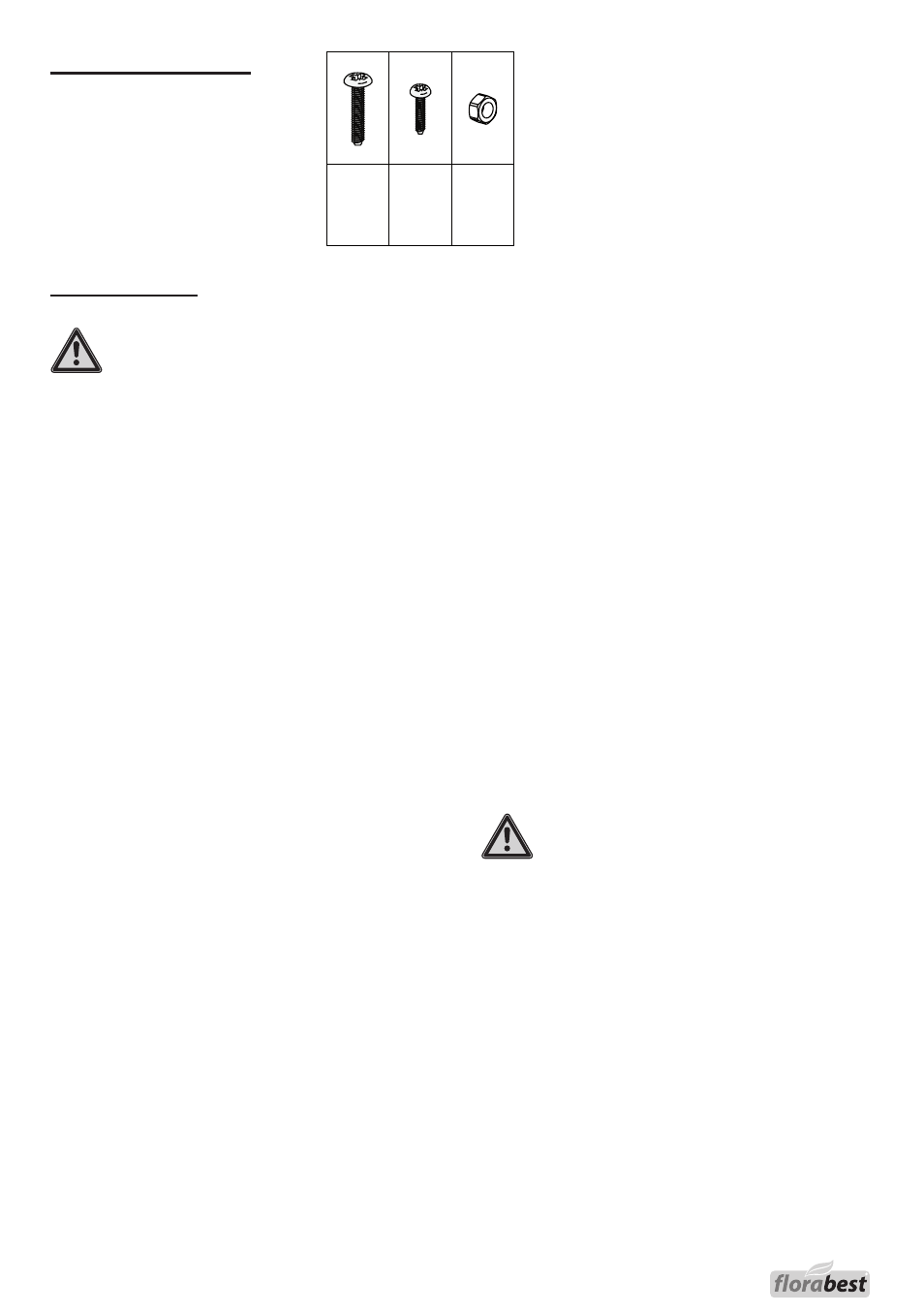

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Εξαρτήματα σύνδεσης
(
αναφέρονται ακομη και τα ηδη
συναρμολογημένα έξαρτηματα συνδέσησ
!)
