Montage durchführen
VORSICHT!
Die Schraubenköpfe sollten zu Ihrer Sicherheit
immer nach außen zeigen, da es sonst zu
Verletzungen kommt.
Ziehen Sie erst nach Beendigung der Montage alle
Schraubverbindungen fest an, sonst kommt es zu
unerwünschten Material-Spannungen.
1. Montieren Sie die Lüftungsscheibe (K) von
außen an der Säulenfront (H) mit einer M5x10
Schraube und Mutter M5. Schrauben Sie die
Säulenhälften (G + H) mit M5x10 Schrauben
und Muttern M5 zusammen. Achtung: Alle
Schrauben müssen fest angezogen werden.
2. Montieren Sie die Säule (G + H) auf den Sockel
(J) mittels M5x10 Schrauben und Muttern M5.
3. Befestigen Sie die Kohlenschüssel (F) mittels
M5x10 Schrauben und Muttern M5 an der Säule
(G + H).
4. Schrauben Sie die Kohlenschüsselgriffe (E)
mittels M5x10 Schrauben und Muttern M5 an
beiden Seiten der Kohlenschüssel (F).
5. Befestigen Sie den Windschutz (A) mittels
M5x10 Schrauben und Muttern M5 an der
Kohlenschüssel (F).
6. Setzten Sie den Kohlenrost (D) in die
Kohlenschüssel (F) ein.
7. Setzen Sie den Aschekasten (I) in die Seite der
Säule (G + H) ein.
8. Schieben Sie die Holzgriffe (C) für den Grillrost
auf die Vorrichtungen des Grillrostes (B).
9. Setzen Sie den Grillrost (B) in der gewünschten
Position im Windschutz (A) ein.
WARNUNG!
Der Grill muss während des Betriebes auf einem
stabilem und festem Untergrund stehen, da er
sonst umkippen kann.

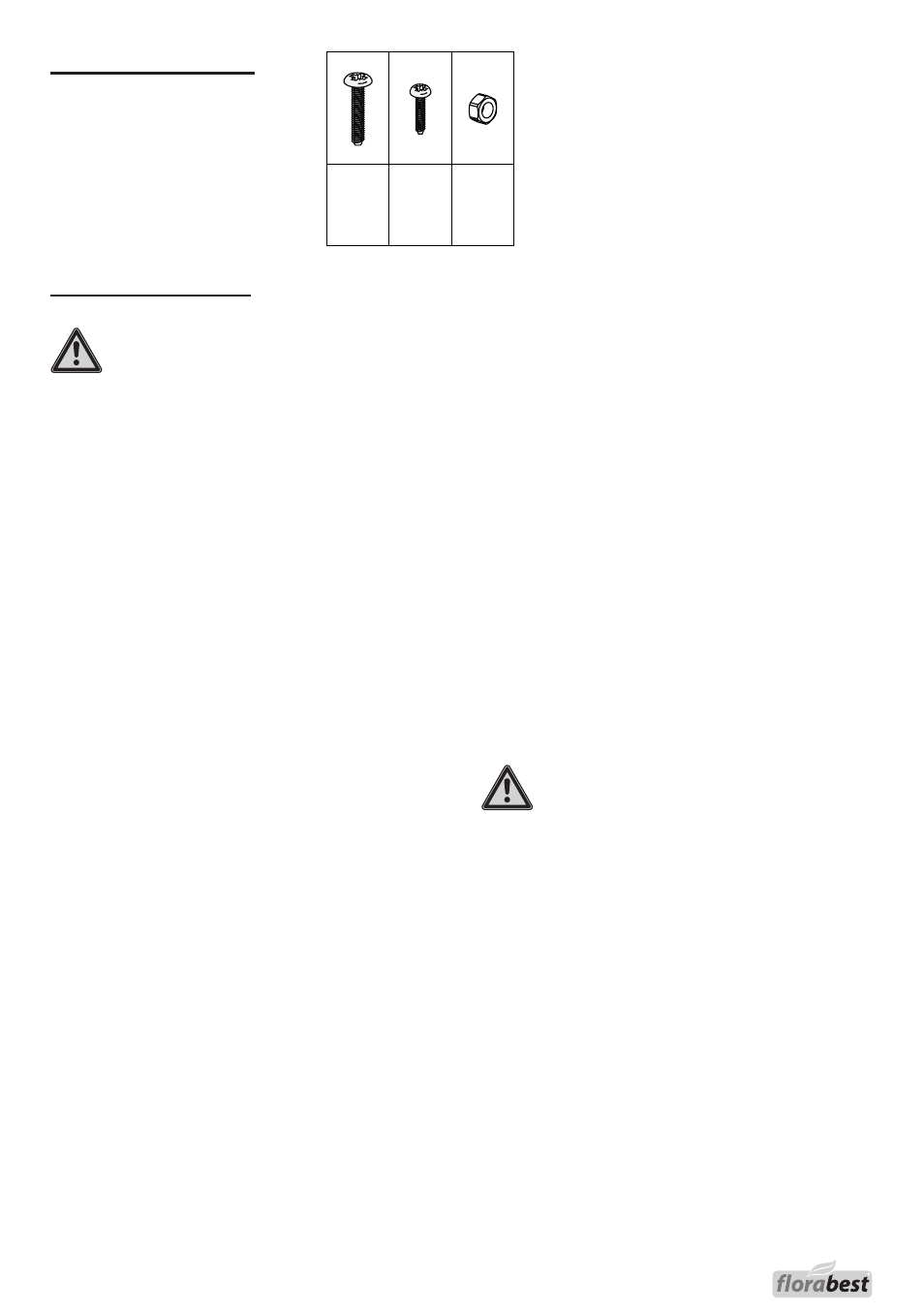

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Verbindungselemente
(
auch vormontierte
v
erbindungselemente sind
mit aufgeführt
!)
