17
Montage
FGW 84 A1
FR
CH
Matériel de montage requis
Marteau
Tournevis cruciforme
Clй а fourche SW 8 mm, SW 13 mm
ATTENTION
Pour assurer votre sécurité, les têtes de vis doivent toujours être orientées ►
vers l'extérieur, pour éviter des accidents. Attendez que le montage soit
terminé pour serrer fermement toutes les vis, sinon il peut en résulter des
tensions indésirables au niveau des matériaux.

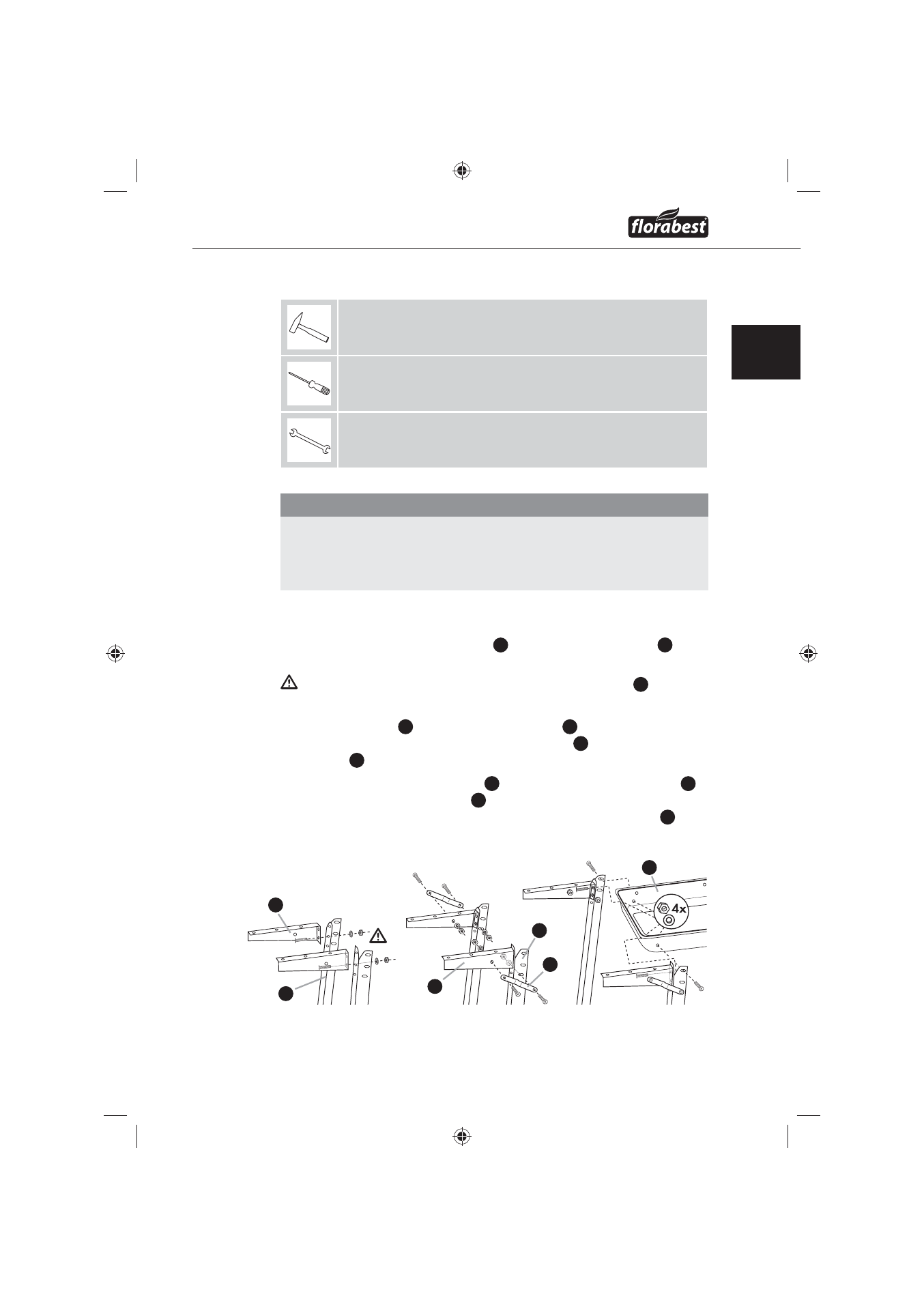

Etape 1
Assemblez les supports de tablette ♦ 15 avec les jambes à roulettes 14 à
l'aide des rondelles Ø5.4, vis M5x10 et écrous M5.
Veuillez noter que seul le trou inférieur du support de tablette 15 est destiné
à être vissé.
Fixez les renforts ♦ 16 avec les jambes à roulettes 14 à l'aide des rondelles
Ø5.4, vis M5x10 et écrous M5. Fixez les renforts 16 avec les supports de
tablette 15 à l'aide des rondelles Ø5.4, vis M5x10 et écrous M5.
Assemblez les jambes à roulettes ♦ 14 avec supports de tablette montés 15
à gauche de la cuve à charbon 6 à l'aide des rondelles Ø5.4, 2 vis M5 x12,
2 vis M5x10 et écrous M5. Le trou supérieur des jambes à roulettes 14 est
utilisé à cette fi n.
15
15
14
14
16
6
