31
Montaggio
FGW 84 A1
IT
CH

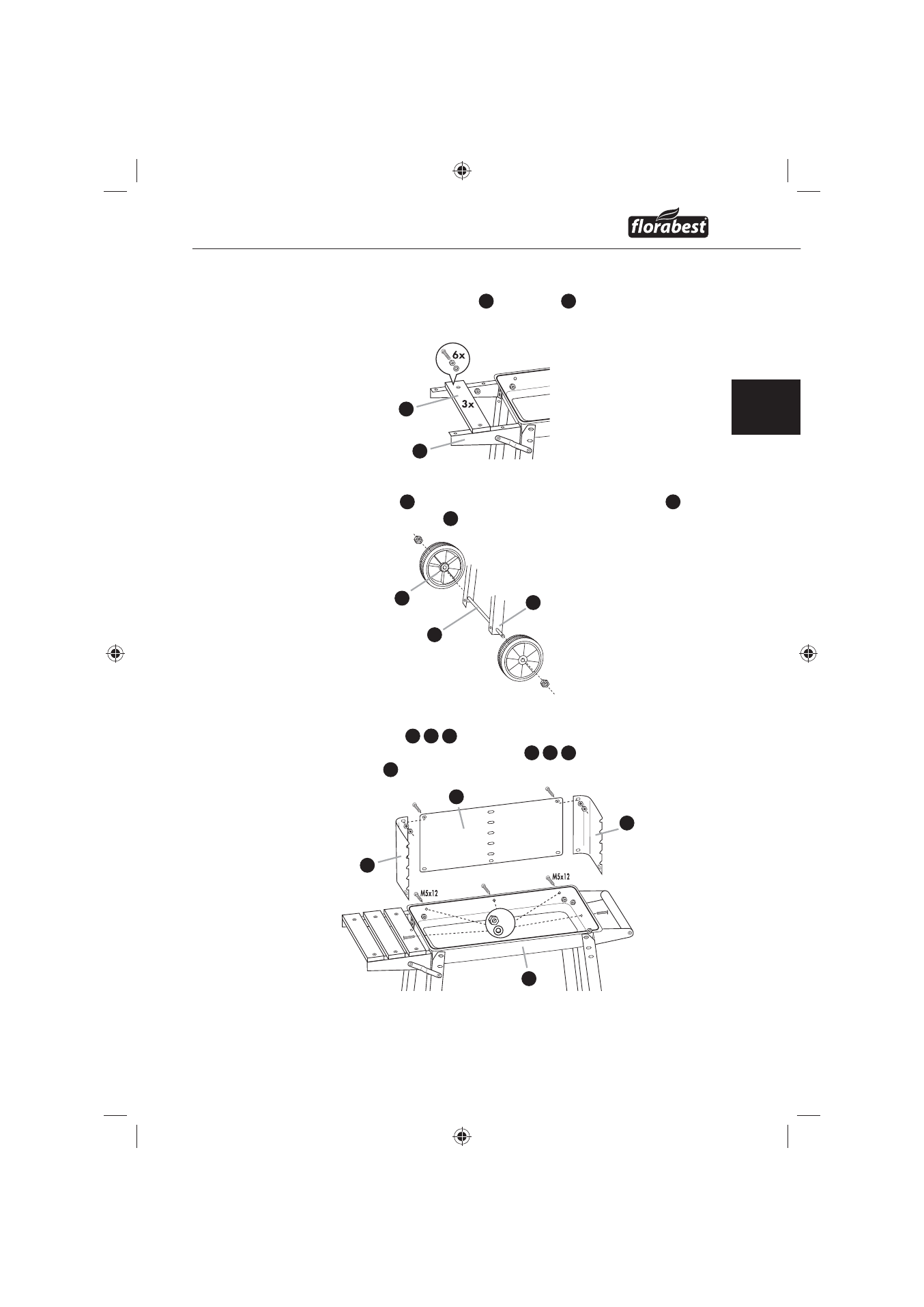

Passaggio 4
Montare i tre piani di appoggio ♦ 17 sui supporti 15 tramite rondelle Ø5,4,
viti M5x12 e dadi M5.
Passaggio 5
Condurre gli assi ♦ 13 attraverso i fori inferiori dei puntelli delle ruote 14
e fi ssare le ruote montate 12 con i dadi autofi ssanti M8.
Passaggio 6
Fissare i paraventi ♦ 2 3 4 con 2 viti M5x10, rondelle Ø5,4 e dadi M5
(solo in alto). Quindi avvitare i paraventi 2 3 4 dall'interno al vassoio
portacarbone 6 tramite rondelle Ø 5,4, 2 viti M5x12 e dadi M5.
5x
17
15
12
13
14
2
3
4
6
