Montage
FGW 84 A1
NL

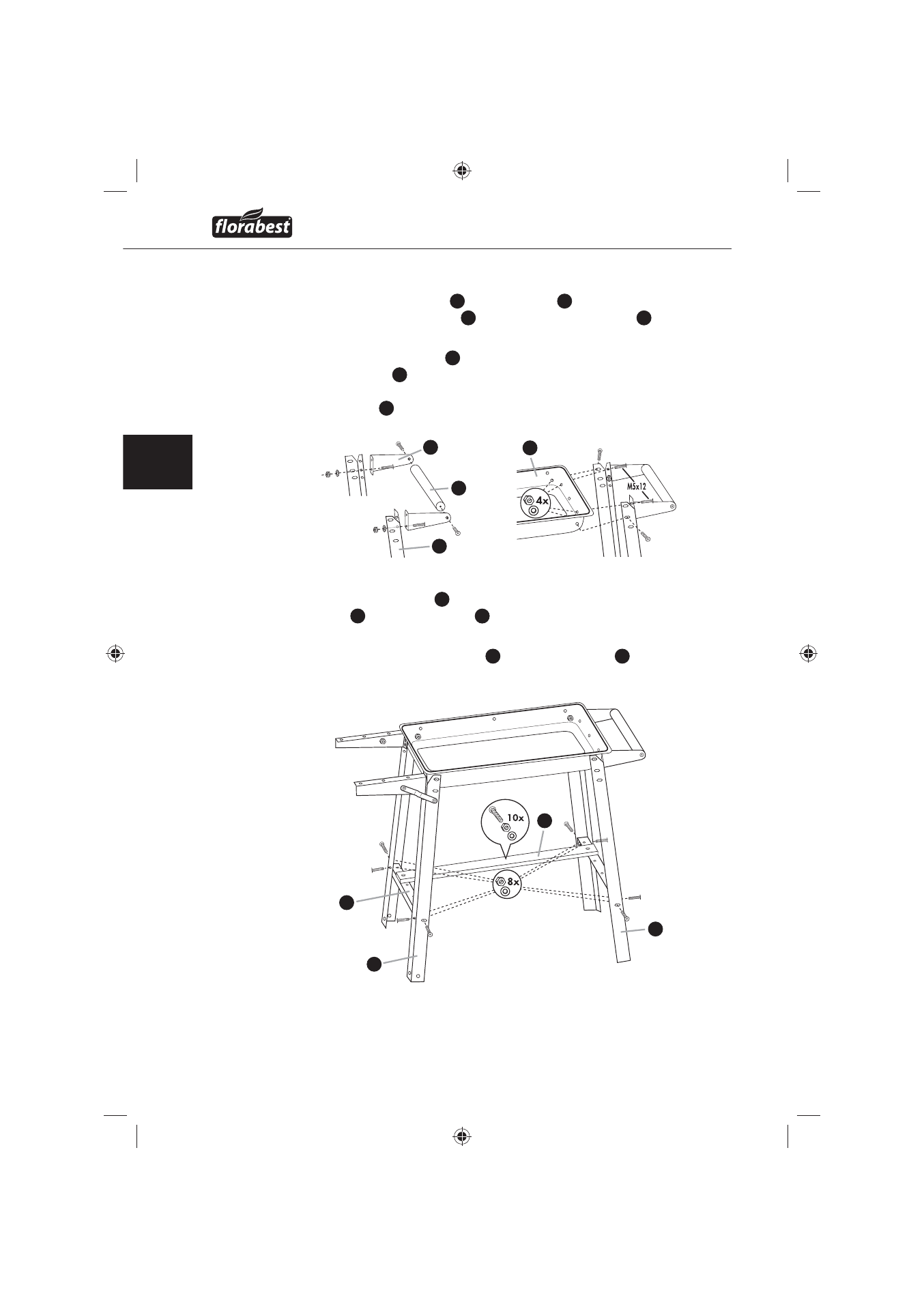

Stap 2
Monteer de greephouders ♦ 8 en standsteunen 9 , zoals beschreven in
stap 1. Fixeer de handgreep 7 tussen de handgreephouders 8 en schroef
deze door middel van Ø4x10 houtschroeven vast.
Monteer de standsteunen ♦ 9 met de gemonteerde handgreep rechts aan
de kolenschotel 6 door middel van M5 x 12 schroeven, sluitringen Ø5.4,
M5 x 10 schroeven en moeren M5. Hiervoor is het bovenste gat van de
standsteunen
9 nodig.
M5x10
M5x10
Stap 3
Plaats de dwarssteunen ♦ 10 , met de 5 gaten naar boven, tussen de wiel-
steunen 14 en de standsteunen 9 .
Schroef deze door middel van sluitringen Ø5.4, M5x10 schroeven en moe- ♦
ren M5. Fixeer de vijf legplanken 11 op de dwarssteunen 10 . Schroef deze
vast door middel van sluitringen Ø5.4, M5x12 schroeven en moeren M5.
8
7
9
6
10
14
11
9
