Florabest FGW 84 A1 - Handbuch (Seite 9)

7
Montage
FGW 84 A1
DE
AT
CH

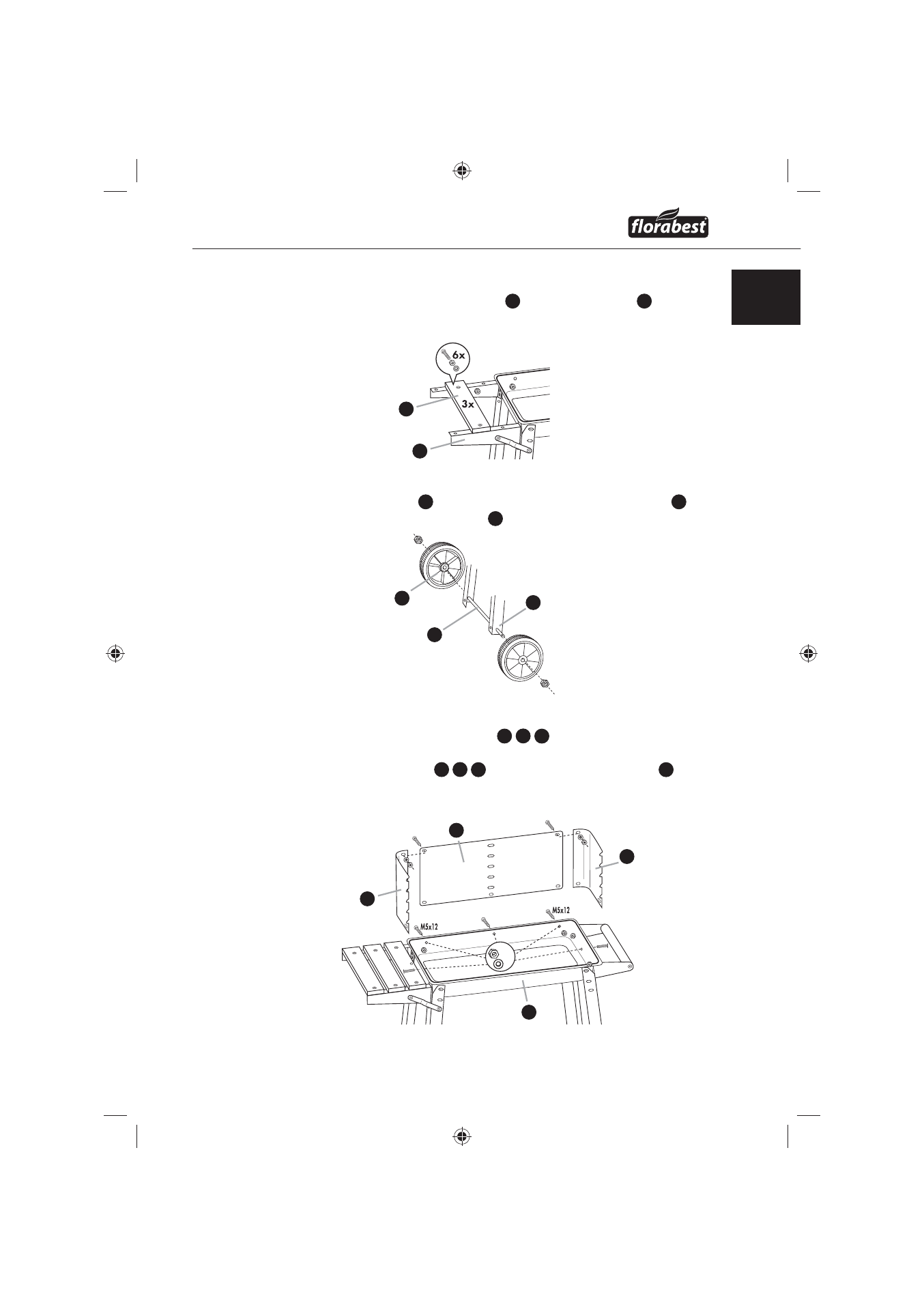

Schritt 4
Montieren Sie die drei Ablagebretter ♦ 17 auf die Ablagehalter 15 mittels
Unterlegscheiben Ø5.4, M5x12 Schrauben und Muttern M5.
Schritt 5
Führen Sie die Achse ♦ 13 durch die unteren Bohrungen der Radstreben 14 und
sichern Sie die aufgesetzten Räder 12 mit den selbstsichernden Muttern M8.
Schritt 6
Befestigen Sie die Windschutzteile ♦ 2 3 4 mit 2 M5x10 Schrauben,
Unterlegscheiben Ø5.4 und Muttern M5 (nur oben). Danach verschrauben
Sie die Windschutzteile
2 3 4 von innen an der Kohleschüssel 6 mittels
Unterlegscheiben Ø5.4, 2 M5x12 Schrauben, 3 M5x10 Schrauben und
Muttern M5.
5x
17
15
12
13
14
2
3
4
6
