18
Montage
FGW 84 A1
FR
CH

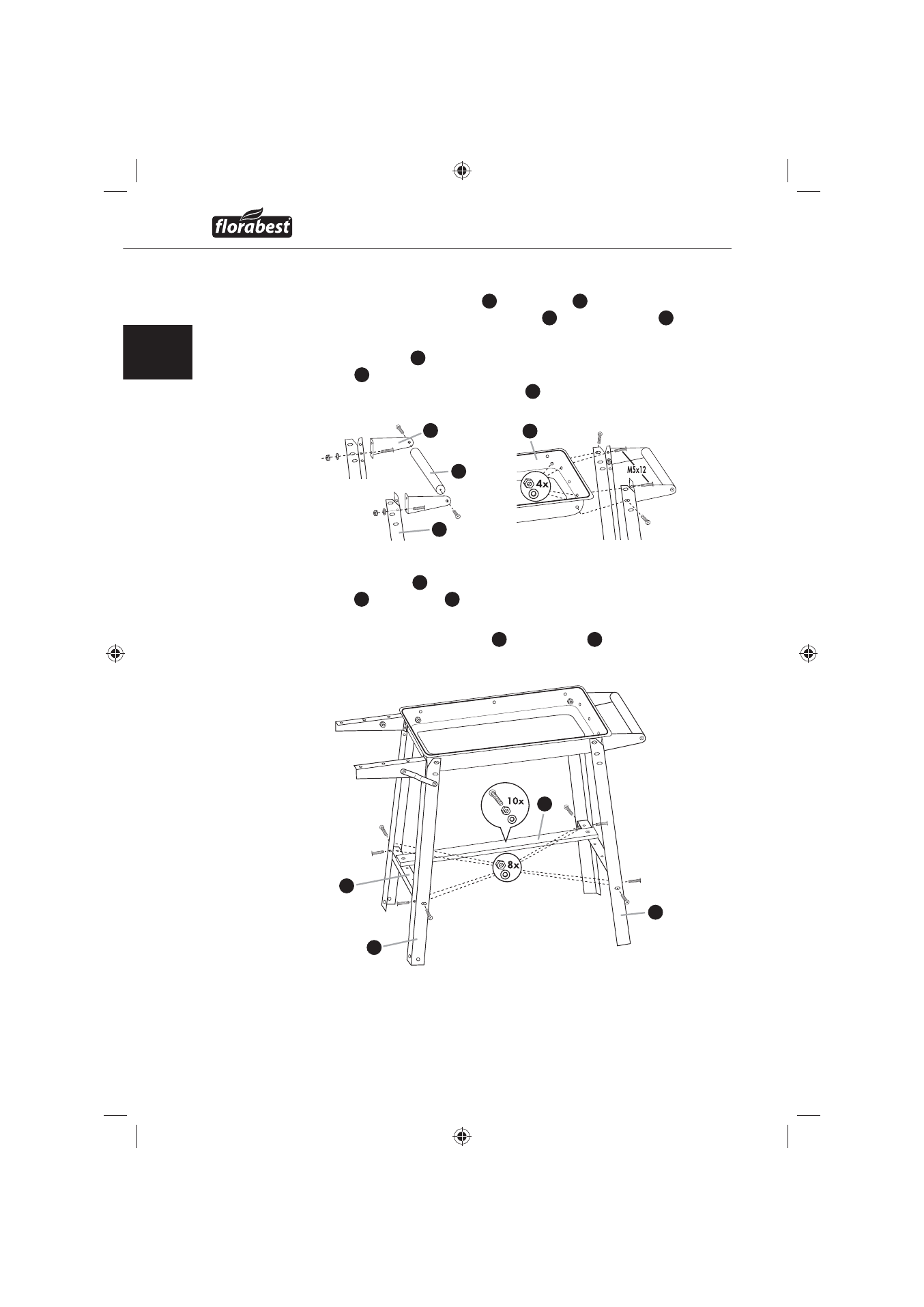

Etape 2
Montez les supports de poignée ♦ 8 et les jambes 9 , conformément à la
description dans l'étape 1. Fixez la poignée 7 entre ses supports 8 et
vissez-les à l'aide des vis à bois Ø4x10.
Montez les jambes ♦ 9 avec la poignée montée à droite sur la cuve à
charbon 6 à l'aide des vis M5 x 12, rondelles Ø5.4, vis M5 x 10 et
écrous M5. Le trou supérieur des jambes 9 est utilisé à cette fi n.
M5x10
M5x10
Etape 3
Placez les traverses ♦ 10 , avec les 5 trous vers le haut, entre les jambes à
roulettes 14 et les jambes 9 . Vissez-les à l'aide des rondelles Ø5.4, vis
M5x10 et écrous M5.
Fixez les cinq planches de tablette ♦ 11 sur la traverse 10 . Vissez-les à l'aide
des rondelles Ø5.4, vis M5x12 et écrous M5.
8
7
9
6
10
14
11
9
