Montaggio
FGW 84 A1
IT
CH

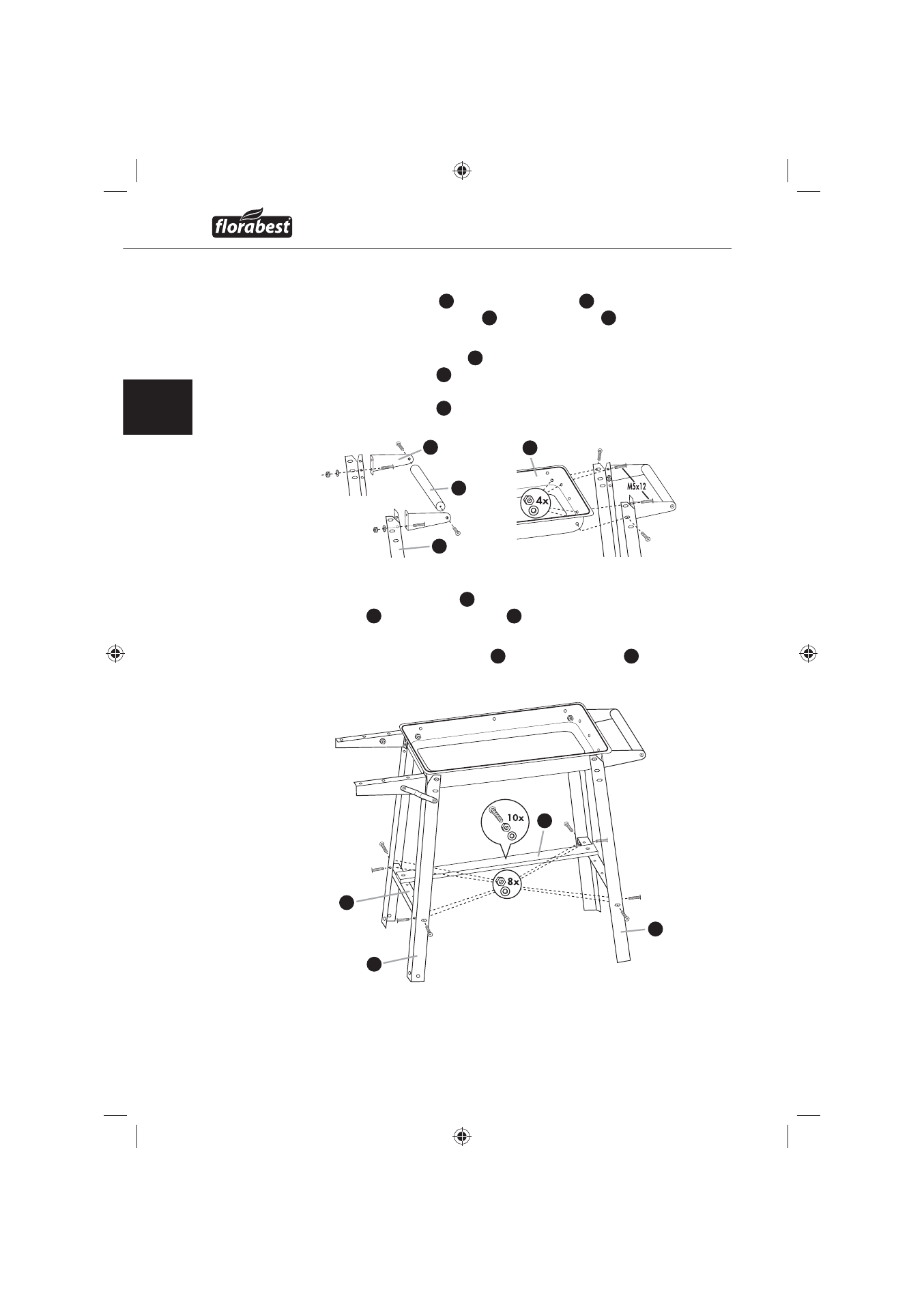

Passaggio 2
Montare i reggimaniglia ♦ 8 e i puntelli di sostegno 9 , come descritto al
passaggio 1. Fissare la maniglia 7 fra i reggimaniglia 8 e avvitarli salda-
mente tramite viti di legno Ø 4x10.
Montare i puntelli di sostegno ♦ 9 con la maniglia montata a destra alla
vaschetta portacarbone 6 tramite viti M5 x 12, rondelle Ø5,4, viti
M5 x 10 e dadi M5. In tal caso è necessario utilizzare il foro superiore
del puntello di sostegno
9 .
M5x10
M5x10
Passaggio 3
Montare i puntelli trasversali ♦ 10 , con 5 fori rivolti verso l'alto, fra i puntelli
delle ruote 14 e i puntelli di sostegno 9 . Avvitarli con rondelle Ø 5,4,
viti M5x10 e dadi M5.
Fissare i cinque piani di appoggio ♦ 11 sui puntelli trasversali 10 . Avvitarli
con rondelle Ø 5,4 viti M5x12 e dadi M5.
8
7
9
6
10
14
11
9
