Montage
FGW 84 A1
NL
Benodigd montagemateriaal
Hamer
Kruiskopschroevendraaier
Steeksleutel SW 8 mm, SW 13 mm
LET OP
Voor uw veiligheid moeten de schroefkoppen altijd naar buiten wijzen,
►
om letsel te voorkomen. Draai pas na beëindiging van de montage alle
schroefverbindingen stevig vast, anders komt het tot ongewenste materiaal-
spanningen.

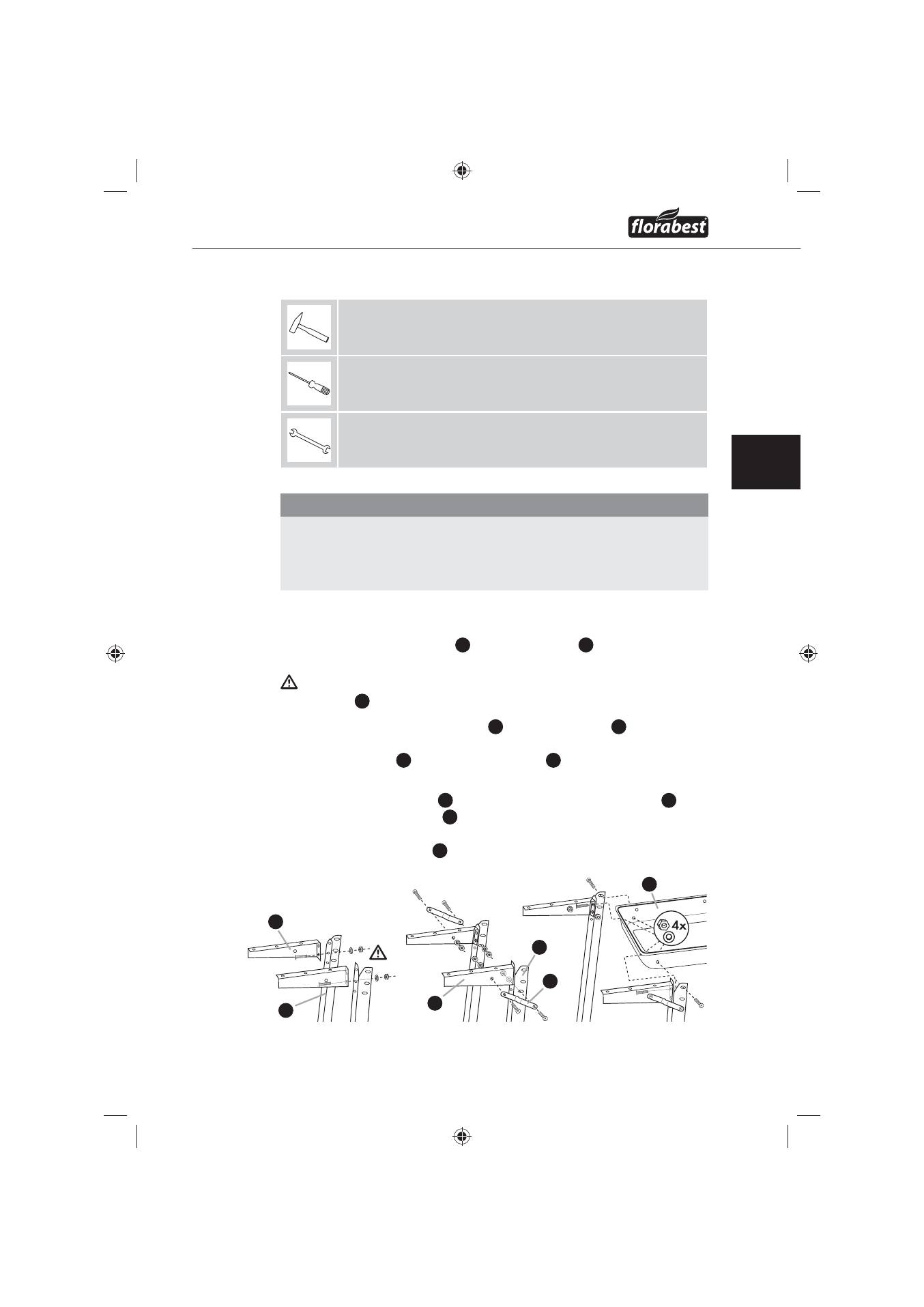

Stap 1
Verbind de legplankhouder
♦
15
met de wielsteunen
14
door middel van
sluitringen Ø5.4, M5x10 schroeven en moeren M5.
Let erop, dat alleen het onderste gat van de legplankhouder wordt
gebruikt
15
om vast te schroeven.
Verbind de verstevigende steunen
♦
16
met de wielsteunen
14
door middel
van sluitringen Ø5.4, M5x10 schroeven en moeren M5. Bevestig de verste-
vigende steunen
16
met de legplankhouders
15
door middel van sluitringen
Ø5.4, M5x10 schroeven en moeren M5.
Monteer de wielsteunen
♦
14
met de gemonteerde legplankhouders
15
links aan de kolenschotel
6
door middel van sluitringen Ø5.4, 2 M5x12
schroeven, 2 M5x10 schroeven en moeren M5. Hiervoor wordt het bovenste
gat van de wielsteunen
14
gebruikt.
15
15
14
14
16
6
