11 FR/CH

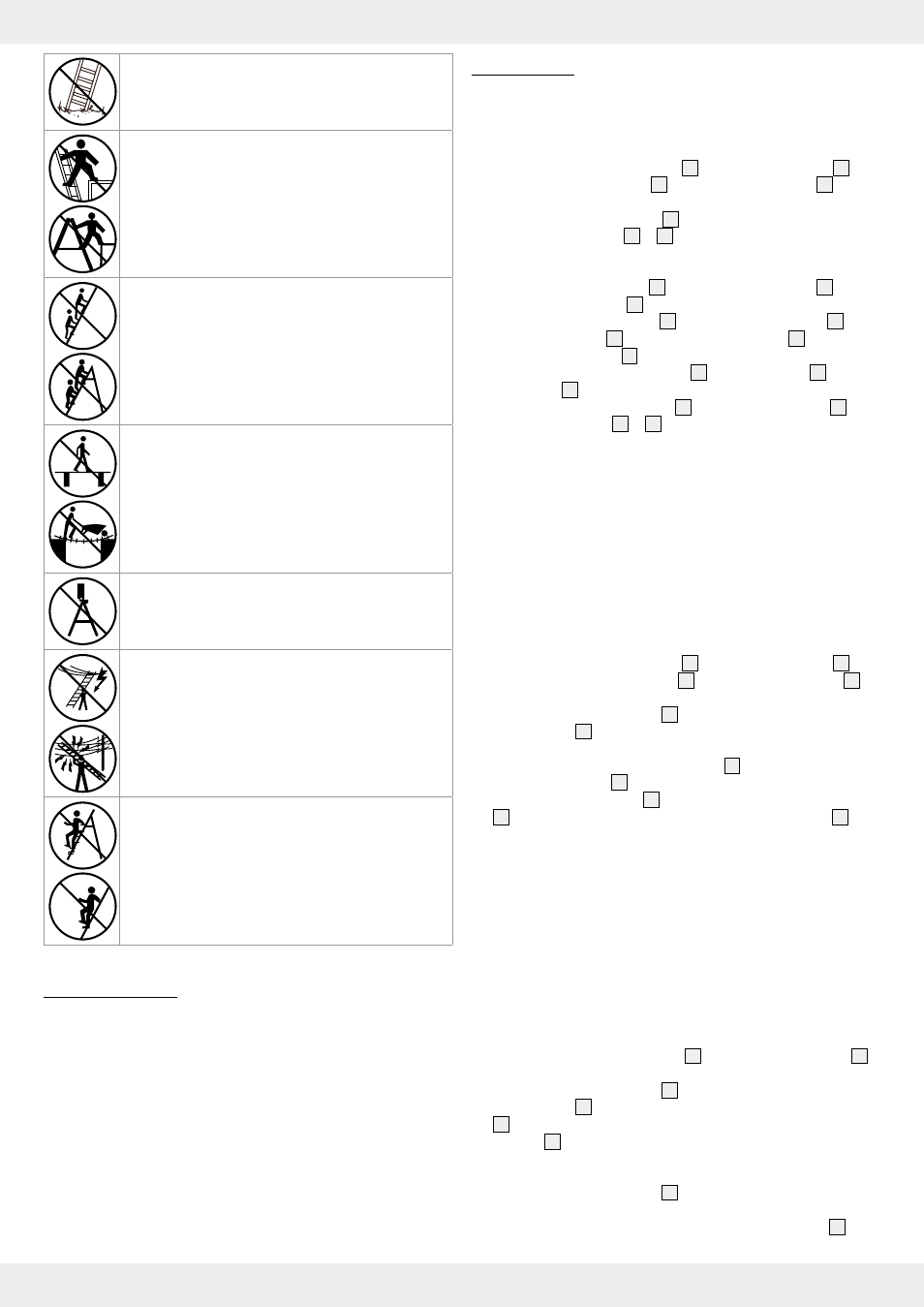

Consignes de sécurité / Avant l’usage / Utilisation
Installer sur une surface solide
Descente par le côté interdite
Une seule personne sur chaque branche escaladable de
l‘échelle double
Ne pas utiliser l‘échelle comme une passerelle
Ne pas se tenir sur la dernière marche
Veiller à ce qu‘aucune partie de l‘échelle ne soit en contact
avec un câble sous tension
Toujours monter sur l‘échelle ou en descendre de face
Q Avant l’usage
j Éviter tout endommagement lors du transport d’une échelle sur une
galerie de toit ou dans un camion. Vérifier la fixation correcte de l’échelle
j Éliminer toutes salissures déposées sur le petit échafaudage / l’échelle
telles que peinture humide, saleté, huile ou neige.
j Verrouiller toutes les portes et fenêtres (sauf celles de secours) dans la
zone de travail du petit échafaudage / de l’échelle.
Q utilisation
Q montage du petit échafaudage
Remarque : au besoin, demander l’aide d’une deuxième personne.
1. Assembler la traverse de sol courte 4 et l’élément fin d’échelle 2 ainsi
que la traverse de sol longue 1 et l’élément large d’échelle 3 , comme
le montre l’illustration A.
2. Monter la plateforme de travail 5 à la hauteur de barreau désirée des
deux éléments d’échelle 2 et 3 (illustration B).
Remarque : veiller à ne pas dépasser la hauteur de marche maximale
de 100 cm (illustration F).
3. Insérer les chevilles plastique 16 dans l’élément fin d’échelle 2 et dans
l’élément large d’échelle 3 .
4. Insérer les tiges filetées courtes 11 dans l’élément fin d’échelle 2 et les
tiges filetées longues 12 dans l’élément large d’échelle 3 , en munissant
chacune d’une rondelle 15 .
5. Assembler les entretoises diagonales 6 avec la vis fendue 8 et le
contre-écrou 13 .
6. Monter les entretoises diagonales 6 avec les écrous à ailettes 7 sur
les éléments d’échelle 2 et 3 .
Q Démontage du petit échafaudage
j Pour démonter le petit échafaudage, procéder dans l’ordre inverse des
instructions du chapitre « Montage du petit échafaudage ».
Q montage de l’échelle double
J Éviter tous travaux causant une charge latérale sur une échelle double
tels que percer dans des matériaux durs (maçonnerie ou béton).
J Ne pas utiliser l’échelle double pour monter sur une autre surface.
1. Assembler la traverse de sol courte 4 et l’élément fin d’échelle 2
ainsi que la traverse de sol longue 1 et l’élément large d’échelle 3 ,
comme le montre l’illustration A.
2. Enfoncer l’élément fin d’échelle 2 dans l’angle de guidage de l’élément
large d’échelle 3 , jusqu’à ce que les tiges de guidage s’enclenchent
des deux côtés dans la rainure de guidage (illustration G).
3. Passer le filetage de l’entretoise de sécurité 18 à travers l’orifice de
l’élément fin d’échelle 2 .
4. Fixer l’entretoise de sécurité 18 en vissant fermement l’écrou plastique
17 de la face interne avec le filetage de l’entretoise de sécurité 18
(illustration H).
Q Démontage de l’échelle double
j Démonter l’échelle double en procédant dans l’ordre inverse des
instructions du chapitre « Montage de l’échelle double ».
Q montage de l’échelle simple
J Éviter tous travaux causant une charge latérale sur une échelle simple
tels que percer dans des matériaux durs (maçonnerie ou béton).
1. Assembler la traverse de sol longue 1 et l’élément large d’échelle 3
comme le montre l’illustration J.
2. Enfoncer l’élément fin d’échelle 2 dans l’angle de guidage de l’élément
large d’échelle 3 jusqu’à ce que les crochets de l’élément fin d’échelle
2 puissent s’enclencher sur le deuxième barreau de l’élément large
d’échelle 3 (illustration L).
3. Placer l’échelle simple en position verticale devant le mur ou l’objet contre
lequel vous désirez appuyer l’échelle simple. Dégager les crochets et
remonter l’élément fin d’échelle
2 à la hauteur d’accès désirée
(illustration M).
4. Accrocher les crochets au barreau de l’élément large d’échelle 3 .
Appuyer prudemment l’échelle simple contre le mur ou l’objet (illustration N).
