Gerätekomponenten
1-4
EINFÜHRUNG

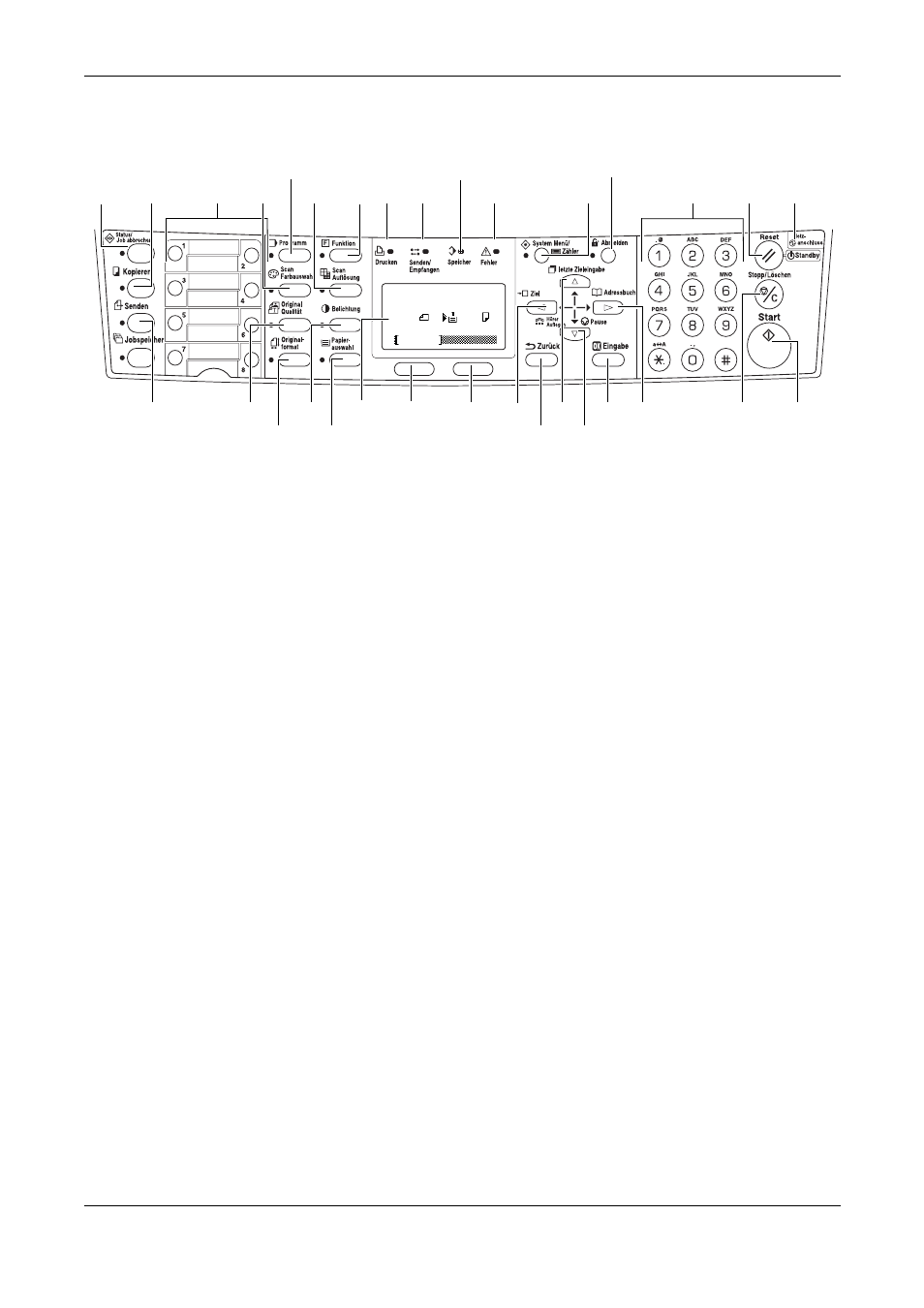

Bedienfeld
1
Taste "Status/Job abbrechen" und Anzeige
17
Taste "Senden" und Anzeige
2
Taste "Kopieren" und Anzeige
18
Taste "Original Qualität" und Anzeige
3
Direktwahltasten (1 bis 8)
19
Taste "Originalformat" und Anzeige
4
Taste "Scan Farbauswahl" und Anzeige
20
Taste "Belichtung" und Anzeige
5
Taste "Programm" und Anzeige
21
Taste "Papierauswahl" und Anzeige
6
Taste "Scan Auflösung" und Anzeige
22
Gerätedisplay
7
Taste "Funktion" und Anzeige
23
Linke Auswahltaste
8
Anzeige "Drucken"
24
Rechte Auswahltaste
9
Anzeige "Senden/Empfangen"
25
W (Taste)
10
Anzeige "Speicher"
26
Taste "Zurück"
11
Anzeige "Fehler":
- Rot (blinkend): Ein Fehler ist aufgetreten.
- Rot (permanent): Mechanisches Problem. Gerät
aus- und wieder einschalten (Betriebsschalter AUS/
EIN).
Weiteres hierzu siehe Wartungs- und
Fehlermeldungen auf Seite 6-3.
27
S (Taste)
28
T (Taste)
29
Eingabetaste
30
X (Taste)
31
Taste "Stopp/Löschen"
32
Taste "Start" und Anzeige
12
Taste "System Menü/Zähler" und Anzeige
13
Taste "Abmelden" und Anzeige
14
Zifferntasten
15
Taste "Reset"
16
Anzeige "Netzanschluss"
1
2
17
15
16
11
7
9
8
2
4
6
31
18
3
19
14
25
26
21
23
24
20
22
27
28
29
30
32
*
5
10
13
*
Kopierbereit.
A 4
A 4
Set
Zoom
100%
: 1
1
