2-1

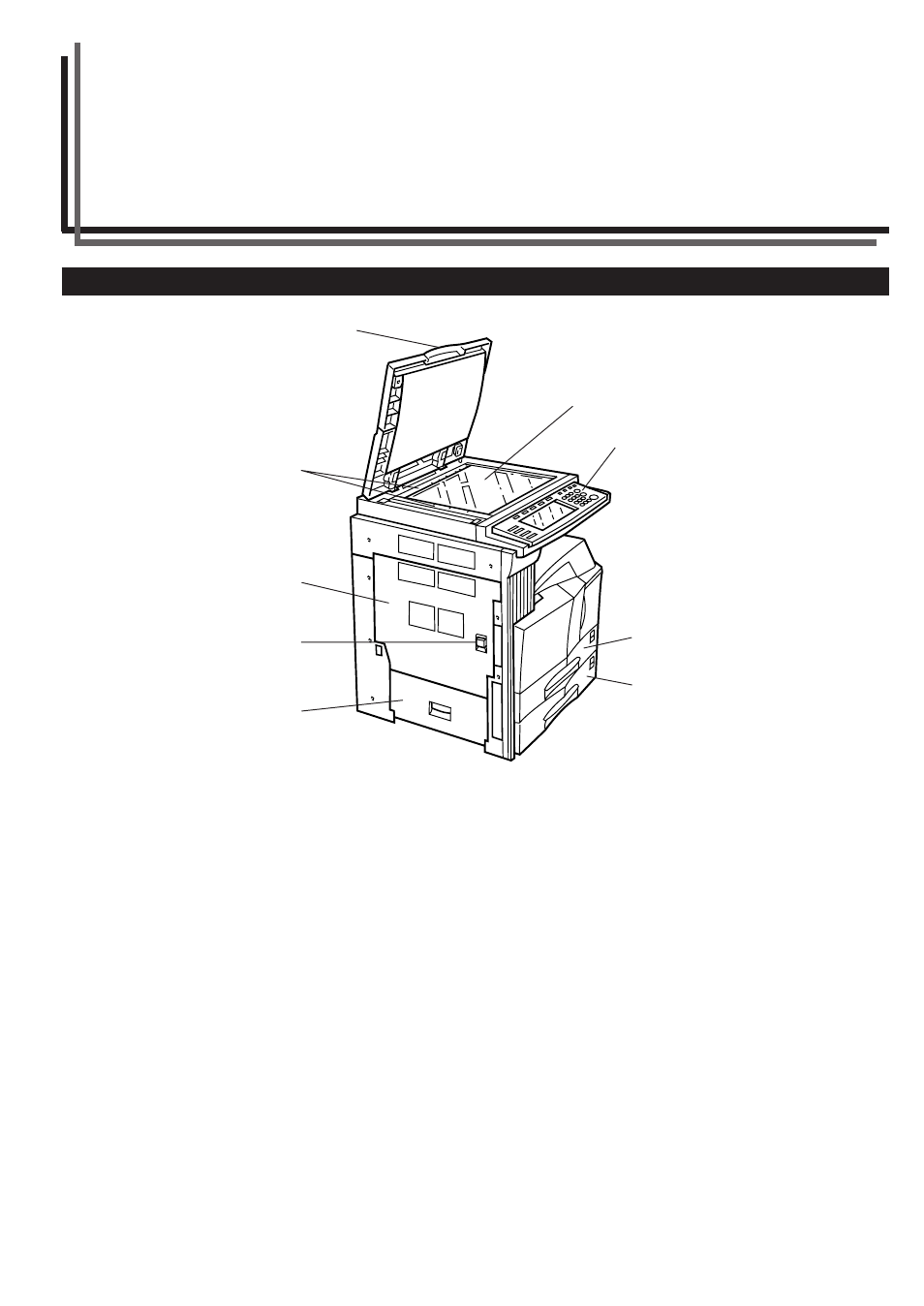

(1) Hauptgerät
5
1
2
7
8
9
3
4
6
1 Originalabdeckung (Sonderzubehör)
(Öffnen/schließen Sie diese Abdeckung, um das Original auf das Vorlagenglas zu legen.)
2 Bedienfeld
(Hier sind die Tasten und Anzeigen für die Bedienung des Kopierers zusammengefaßt.)
3 Griff der linken Klappe 1
(Ziehen Sie diesen Griff zum Öffnen der linken Klappe 1.)
4 Linke Klappe 1
(Öffnen Sie diese Klappe zum Beseitigen von Papierstaus.)
5 Vorlagenglas
(Legen Sie die Originale, von denen Kopien erstellt werden sollen, auf diesem Glas an. Legen Sie die Originale mit der zu kopieren-
den Seite nach unten so an, daß ihre Kanten bündig an den Formatleisten an der linken und hinteren Seite des Vorlagenglases
anliegen.)
6 Originalformatleisten
(Achten Sie beim Anlegen der Originale auf dem Vorlagenglas darauf, daß sie bündig an diesen beiden Leisten anliegen.)
7 Kassette 1
(Nimmt bis zu 500 Blatt Normalpapier auf [von unserem Unternehmen spezifiziertes Normalpapier].)
8 Kassette 2
(Nimmt bis zu 500 Blatt Normalpapier auf [von unserem Unternehmen spezifiziertes Normalpapier].)
9 Linke Klappe 2
(Öffnen Sie diese Klappe zum Beseitigen von Papierstaus dahinter.)
KAPITEL 2 BEZEICHNUNGEN DER TEILE
