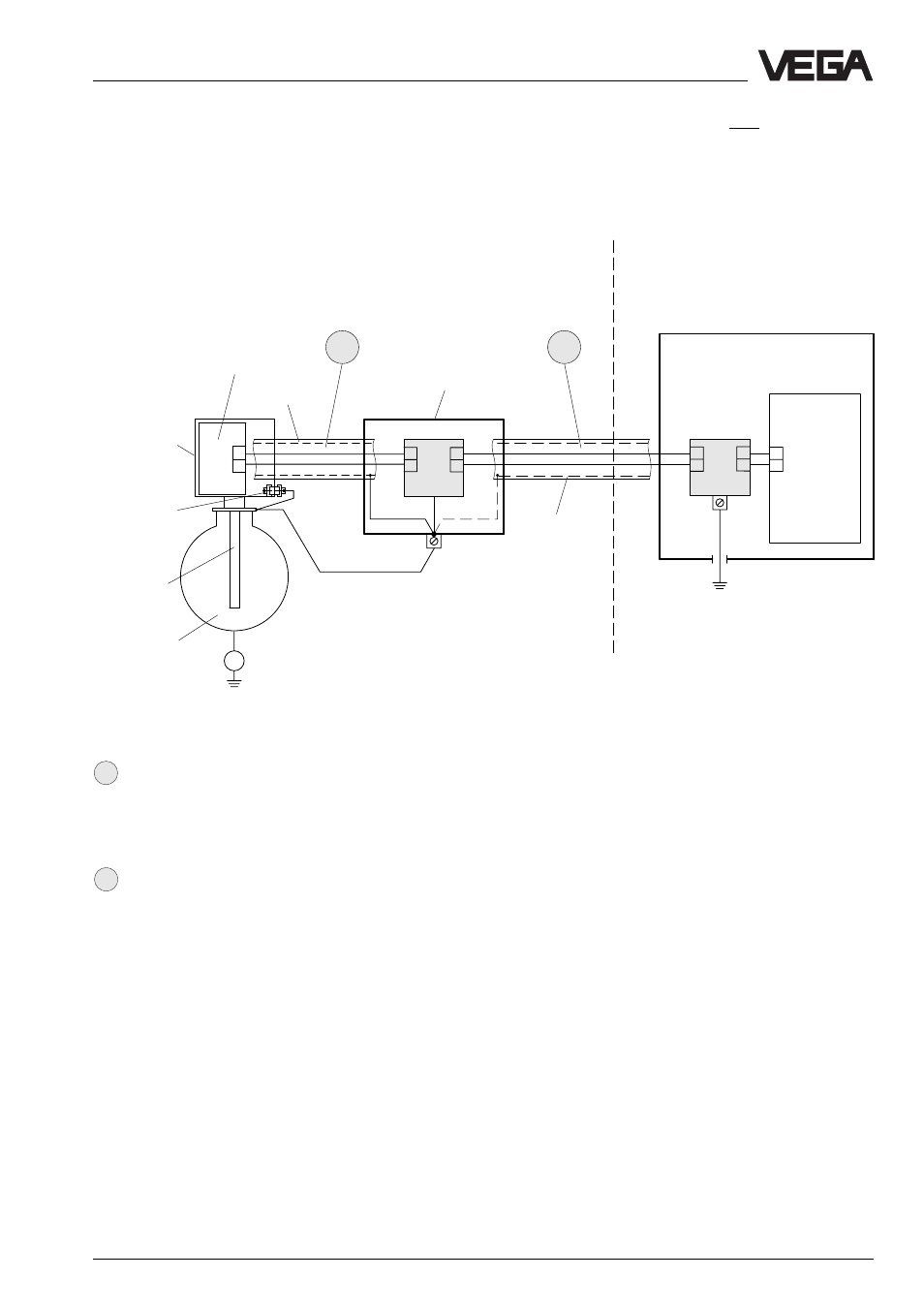

Elektrischer Anschluss
Anschlussbeispiel für die Errichtung einer Ex-Anlage an Behältern mit kathodi-
schem Korrosionsschutz
Es kann folgendes Überspannungsschutzgerät eingesetzt werden:
- B62-30 W: 9 … 36 V DC, max. 1 A
B
A
2
1
E2
E1
A2
A1
B62-30 W
E2
E1
A2
A1
B62-30 W
Ex-Bereich, Zone 1 bzw. Zone 2
Elektronik-
einsatz
Messwert-
aufnehmer
Externe
Erdungsklemme
Mess-
fühler
Schirm
Überspannungs-
schutzgerät
im Metall- oder
Kunstoffgehäuse
Schirm
Nicht-Ex-Bereich
Schaltschrank/Messwarte
Auswert-
gerät bzw.
Trenn-
barriere
wahlweise Über-
spannungs-
schutzgerät
Behälter
Zone 0
Kathodischer Tankschutz
2 … 24 V (Objektspannung)
Isolierte Leitung min.
4 mm
2
Cu
A
Zwischen Überspannungsschutzgerät und Messwertaufnehmer ist ein Kabel mit Metallmantel, Schirmung
oder ein Kabel nach VDE mit metallischem Schutzrohr zu verwenden (Metallmantel, Schirmung oder
Schutzrohr dürfen nicht geerdet werden).
Prüfspannung des Kabels „A“
≥
1500 V AC.
B
Zwischen Messwarte und Überspannungsschutzgerät ist ein Kabel nach VDE, bei Bedarf mit Metallmantel
oder Schirm zu verwenden. Metallmantel oder Schirm -bei Bedarf- nur an das Überspannungsschutzgerät
messsondenseitig anschließen. Das Kabel muss eine Außenisolation haben.
Prüfspannung des Kabels „B“ ³ 500 V AC.
