7 Sensor und Modbus-Schnittstelle mit PACTware in Betrieb nehmen
VEGAPULS SR 68 • Modbus- und Levelmaster-Protokoll
41371-DE-130516
Der Anschluss des PCs an die RS 485-Leitung erfolgt über einen
handelsüblichen Schnittstellenadapter RS 485/USB.
Parametrierumfang:
•
Sensorelektronik
•
Modbuselektronik
Information:
Es ist für die Parametrierung zwingend erforderlich, die Verbindung
zur RTU zu trennen.
RS485
USB
1
2
3
4
5

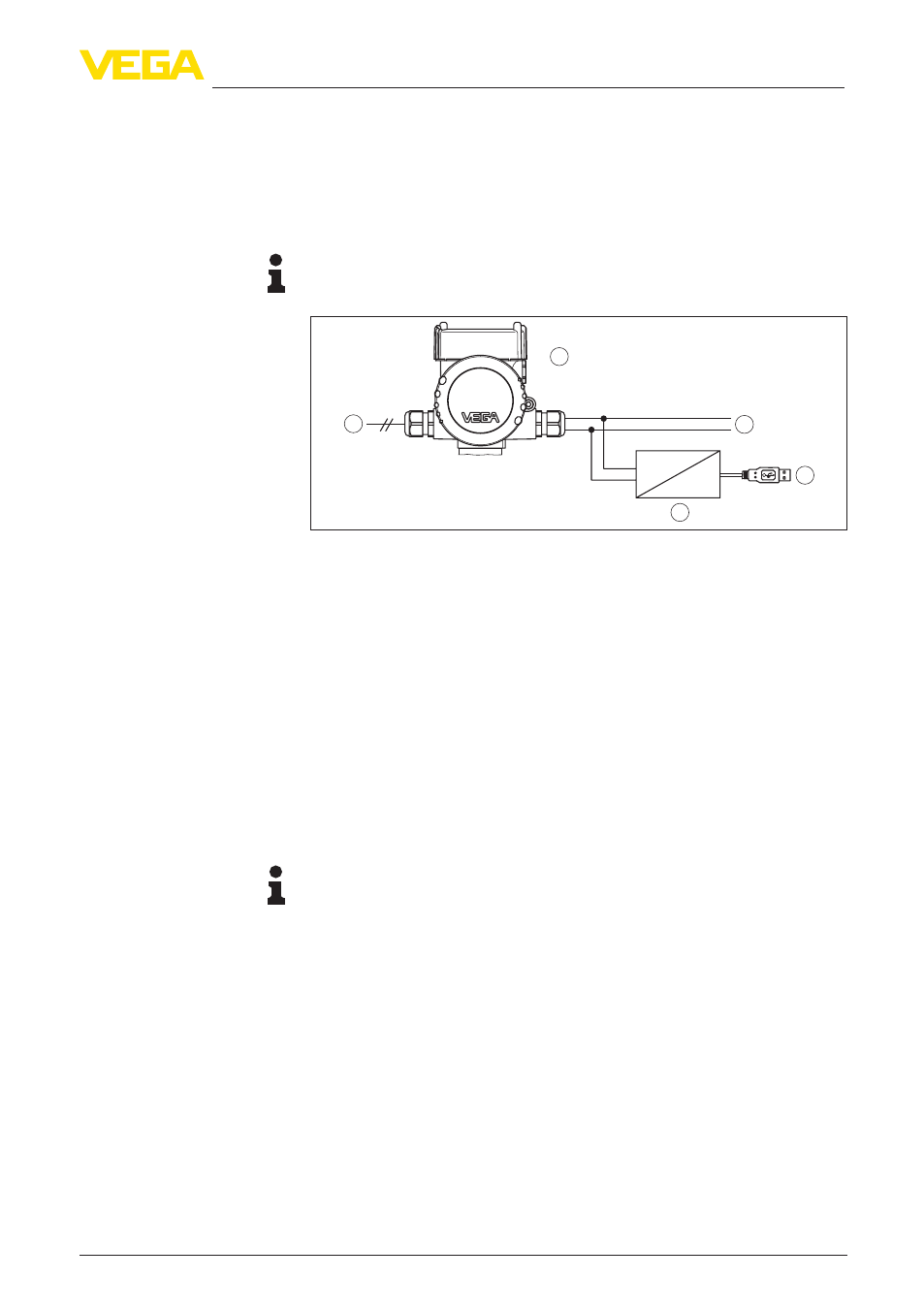

Abb. 38: Anschluss des PCs via Schnittstellenadapter an die RS 485-Leitung
1 Schnittstellenadapter RS 485/USB
2 USB-Kabel zum PC
3 RS 485-Leitung
4 Sensor
5 Spannungsversorgung
7.2 Parametrierung
Zur Parametrierung des Sensors über einen Windows-PC ist die
Konfigurationssoftware PACTware und ein passender Gerätetreiber
(DTM) nach dem FDT-Standard erforderlich. Die jeweils aktuelle
PACTware-Version sowie alle verfügbaren DTMs sind in einer DTM
Collection zusammengefasst. Weiterhin können die DTMs in andere
Rahmenapplikationen nach FDT-Standard eingebunden werden.
Hinweis:
Um die Unterstützung aller Gerätefunktionen sicherzustellen, sollten
Sie stets die neueste DTM Collection verwenden. Weiterhin sind nicht
alle beschriebenen Funktionen in älteren Firmwareversionen enthal-
ten. Die neueste Gerätesoftware können Sie von unserer Homepage
herunterladen. Eine Beschreibung des Updateablaufs ist ebenfalls im
Internet verfügbar.
Die weitere Inbetriebnahme wird in der Betriebsanleitung "DTM
Collection/PACTware" beschrieben, die jeder DTM Collection beiliegt
und über das Internet heruntergeladen werden kann. Weiterführen-
de Beschreibungen sind in der Online-Hilfe von PACTware und den
DTMs enthalten.
An die RS 485-Leitung
Voraussetzungen
