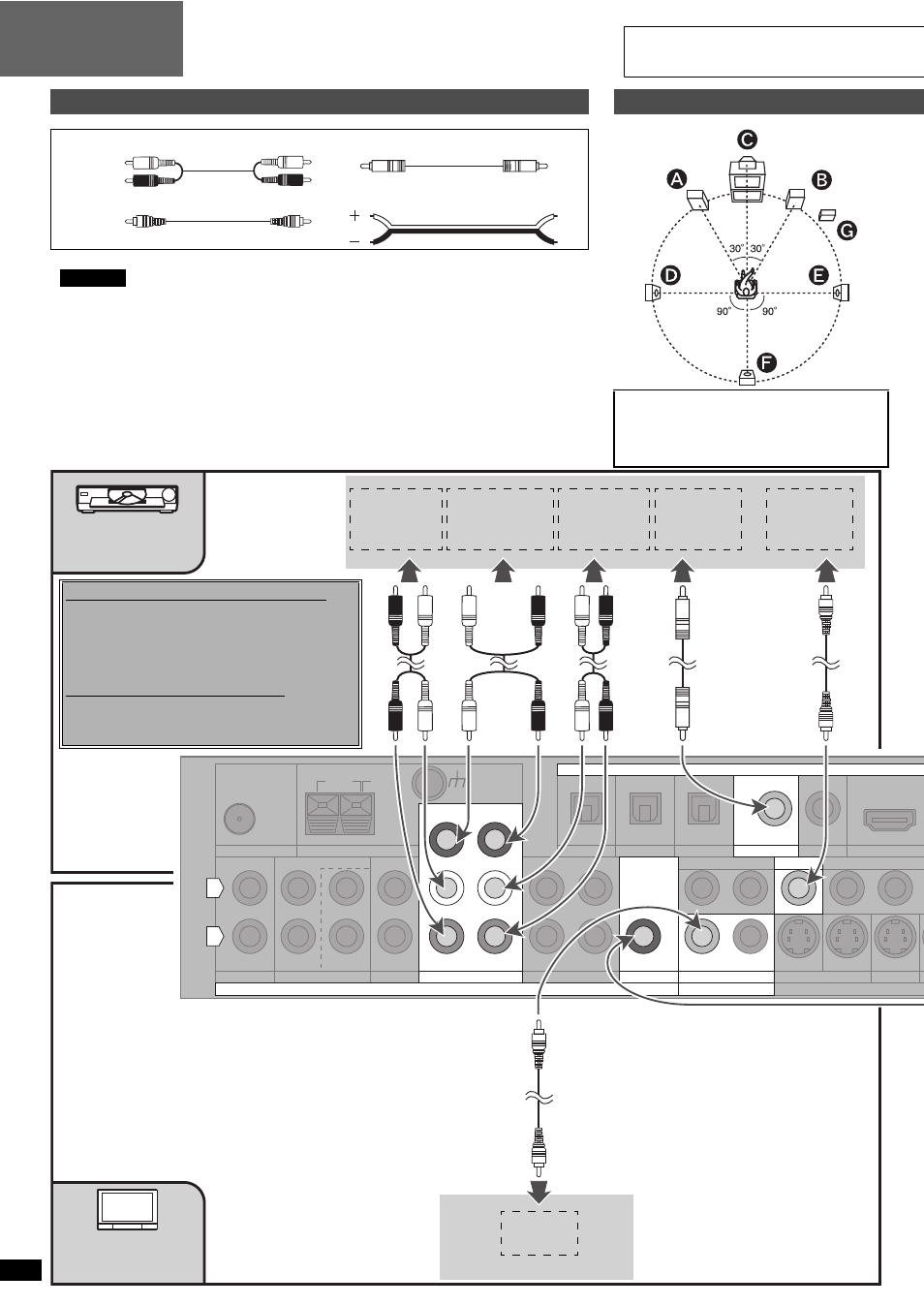

Heimkino-Anschlüsse
Vor dem Anschließen
1
Platzierung der Lautsprecher
1
1
1
Stereo-Cinchkabel
Koaxialkabel
1
Video-Anschlusskabel
Lautsprecherkabel
1
Schalten Sie die Stromzufuhr aller Geräte aus, bevor Sie irgendwelche Anschlüsse herstellen.
Hinweise
• Stellen Sie einen Digitalanschluss her, um Programmmaterial im Format Dolby Digital oder DTS
wiederzugeben und digitale Programmquellen aufzunehmen (á Seite 16 und 26).
• Stellen Sie in den folgenden Situationen einen Analoganschluss her: zur Wiedergabe von Programmquellen,
die nicht von diesem Gerät decodiert werden können, zur Aufnahme von analogen Programmquellen sowie
für Signalausgabe über die SECOND AUDIO OUT-Buchsen (á Seite 10, 16, 25 und 26).
• Zur Einstellung des Einblendungsanzeigen (á Seite 12) verbinden Sie die VIDEO IN-Buchse
des Fernsehgerätes mit der VIDEO TV MONITOR OUT-Buchse dieses Gerätes (á unten).
• Verwenden Sie die S VIDEO- oder COMPONENT-Buchsen, um eine höhere Bildqualität bei
der Wiedergabe zu erzielen (á Seite 9).
• Informationen über den Anschluss an andere Geräte finden Sie auf Seite 6 bis 10.
1
1
Stellen Sie die Frontlautsprecher, den
Mittellautsprecher und die Surround-Lautsprecher
jeweils etwa im gleichen Abstand von der Hörposition
auf. Bei den im obigen Schema angegebenen Winkeln
handelt es sich lediglich um Richtwerte.
Weiß (L)
Rot
(R)
75
Ω
LOOP
EXT
FM ANT
AM ANT
IN
CD
L
R
REC(OUT)
PLAY(IN)
TAPE
LOOP ANT
GND
IN
TV
DVR/VCR1
OUT
IN
OUT
OPTICAL
(TV) IN
OPTICAL1
OPTICAL2
(DVR) IN
COAXIAL2
(CD) IN
OUT
IN
DVR/VCR1
MONITOR OUT
TV MONITOR OU
Y
P
B
P
IN
IN
TV
DVD
D
S VIDEO
CENTER SUBWOOFER
SURROUND
FRONT
DVD/DVD 6CH
COAXIAL1
IN
DVD
VIDEO
MONITOR OUT
IN
TV
(DVD) IN
SECOND AUDIO OUT
OUT
OUT
SUBWOOFER
DIGITAL
AUDIO
AUDIO OUT
(SURROUND
L, R)
AUDIO OUT
(CENTER,
SUBWOOFER)
AUDIO OUT
(FRONT
L, R)
DIGITAL
AUDIO OUT
VIDEO OUT
VIDEO IN
DVD-Player
Fernsehgerät
oder Monitor
Ändern der Digitaleingangs-Einstellungen
Bei Bedarf können Sie die Eingangseinstellungen für
die Digitalanschlüsse ändern. Überprüfen Sie jeweils
den Typ der an die Digitaleingänge angeschlossenen
Geräte, und ändern Sie die Einstellungen dann
entsprechend (á Seite 12 oder 14).
Hinweis zum Analogeingang
Wenn Ihr DVD-Player nicht über einen 6-kanaligen
Ausgang verfügt, stellen Sie den Anschluss an den
Buchsen FRONT L, R her.
Schritt
1
DVD-Player/
Fernsehgerät oder Monitor
4
