Anschließen der Lautsprecher
Frontlautsprecher (  links  rechts)
Stellen Sie die Frontlautsprecher links und rechts neben dem Fernsehgerät mit einer
Standhöhe auf, die ungefähr dem Ohrenniveau an der Hörposition entspricht, damit
ein gut ausgewogener Zusammenhang zwischen Bild und Ton entsteht.
Mittellautsprecher (  )
Stellen Sie den Mittellautsprecher entweder unterhalb oder oberhalb
des Mittelpunkts des Fernsehgerätes auf. Orientieren Sie den
Mittellautsprecher so, dass er direkt auf die Hörposition weist.
Surround-Lautsprecher (  links  rechts)
Platzieren Sie diese Lautsprecher seitlich oder geringfügig hinter der Hörposition
so, dass sie etwa 1 Meter oberhalb des Ohrenniveaus positioniert sind.
Hinterer Surround-Lautsprecher (  )
Stellen Sie diesen Lautsprecher hinter der Hörposition so auf, dass er
etwa 1 Meter oberhalb des Ohrenniveaus positioniert ist.
Subwoofer (  )
Der Subwoofer kann an einer beliebigen Stelle im Hörraum platziert
werden, solange ein gewisser Abstand vom Fernsehgerät eingehalten wird.
Experimentieren Sie mit verschiedenen Aufstellorten, bis Sie die Stelle
ermittelt haben, an der die optimale Basswiedergabe erzielt wird. Eine
Aufstellung des Subwoofers in der Nähe einer Zimmerecke kann zu
einer Erhöhung des subjektiv wahrgenommenen Ausgangspegels
führen, doch werden dabei unnatürlich klingende Bässe erhalten.
Kabel Lautsprecherklemmen
Draht
verdrehen. FRONT übrige Klemmen
Hinweis
Nicht kurzschließen.
Sofern nicht anders angegeben, sind alle Zusatzgeräte und Kabel separat erhältlich.
Bitte schlagen Sie bezüglich der Anschlüsse auch in den Bedienungsanleitungen der anderen Geräte nach.


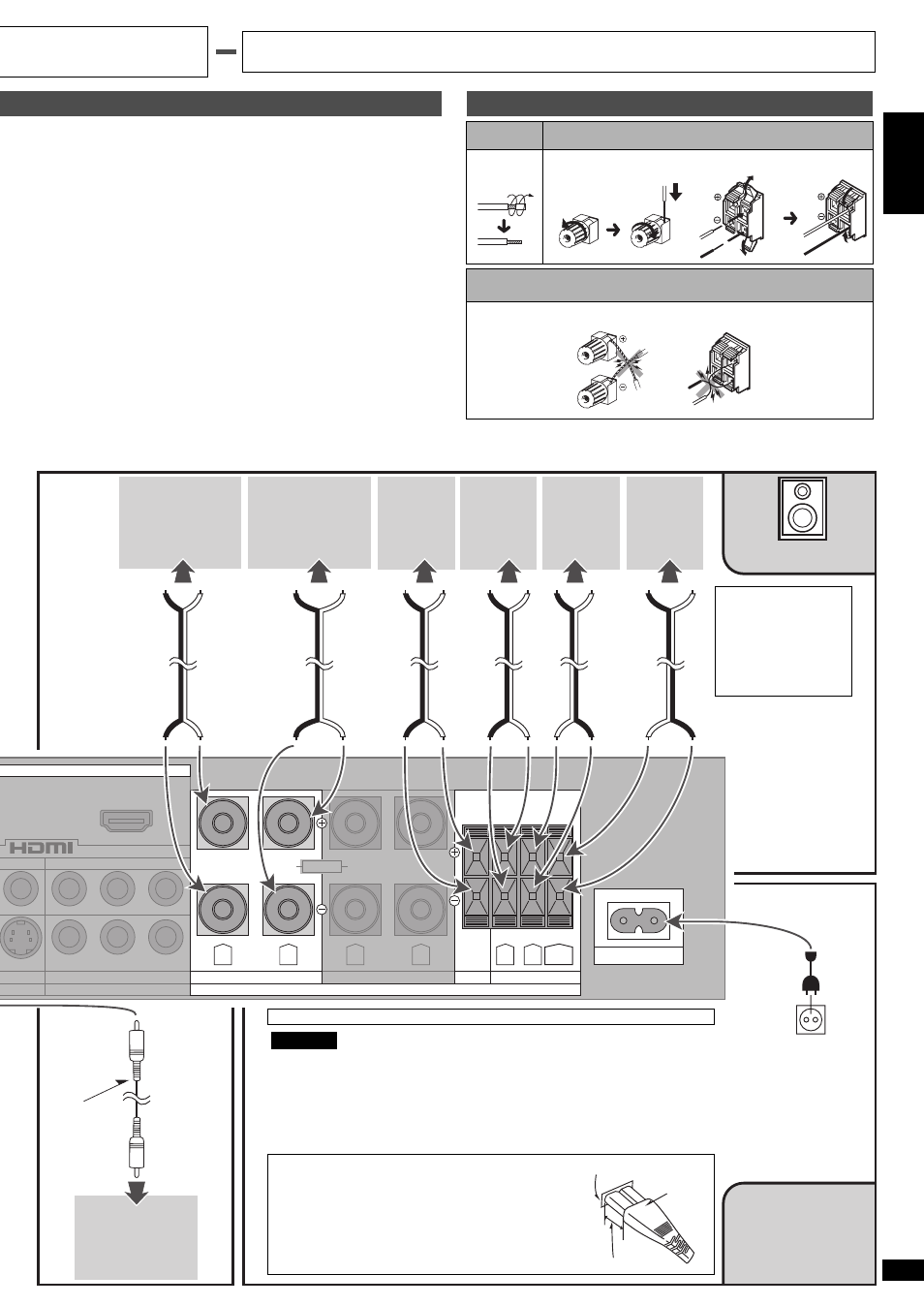

Frontlautsprecher
rechts

Frontlautsprecher
links

rechter
Surround-
Lautsprecher

linker
Surround-
Lautsprecher

hinterer
Surround-
Lautsprecher Lautsprecher
Lautsprecherimpedanz:
Front A: 6-16 Ω
A und B:
6-16 Ω
Mittellautsprecher:
6-16 Ω
Surround: 6-16 Ω

Mittellaut-
sprecher
Aktiv-
Subwoofer

Mono-
Anschlusskabel
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
Hinweise
• Das mitgelieferte Netzkabel ist nur für den Einsatz mit diesem Gerät
vorgesehen. Verwenden Sie es nicht mit anderen Geräten.
• Verwenden Sie auf keinen Fall das Netzkabel irgendeines anderen Gerätes
zum Anschließen dieses Gerätes an eine Netzsteckdose.
• Wenn das Gerät mehr als zwei Wochen lang vom Netz getrennt bleibt, werden alle vom
Benutzer vorgenommenen Einstellungen auf die werkseitigen Voreinstellungen
zurückgesetzt. In einem solchen Fall nehmen Sie die gewünschten Einstellungen erneut vor.
Anschließen des Steckverbinders an den
Netzeingang
Selbst bei einwandfreiem Anschluss dieses Steckverbinders
kann es je nach Ausführung des Netzeingangs vorkommen,
dass das Vorderteil des Steckverbinders wie im Diagramm
rechts gezeigt geringfügig aus der Buchse hervorsteht.
Die einwandfreie Gerätefunktion wird dadurch jedoch
nicht beeinträchtigt.
Netzeingang
Steckverbinder
ca. 6 mm
Lautsprecher/
Netzkabel
Netzkabel
(mitgeliefert)
an Netzsteckdose
