Seite 39

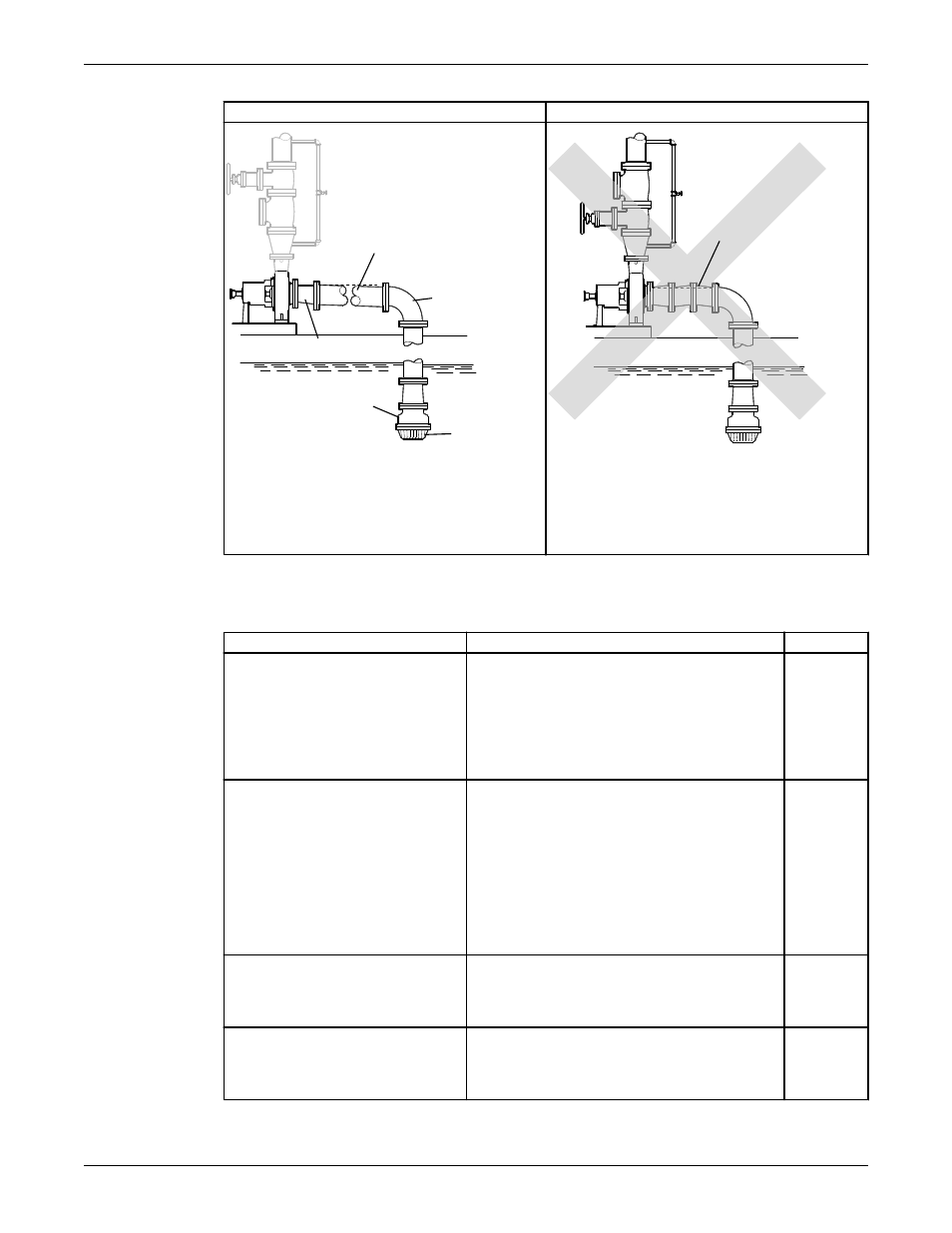

Beispiel: Vorrichtungen für Saugrohre
Richtig
Falsch
1
2
3
4
5
1.
Saugrohr führt von der Flüssigkeitsquelle schräg
nach oben
2.
Bogen mit langem Radius
3.
Sieb
4.
Fußventil
5.
Exzentrische Reduzierung mit horizontaler
Oberseite
1
1.
Lufteinschluss, da keine exzentrische Reduzierung
verwendet wird, und da die Saugrohre nicht
kontinuierlich von der Flüssigkeitsquelle nach oben
verlaufen
Checkliste für Auslassrohre
Checkliste
Prüfen
Erklärung/Bemerkung
Kontrolliert
Prüfen Sie, ob in der Auslassleitung ein
Absperrventil installiert ist.
Das Absperrventil ist notwendig für:
• Anfüllen
• Durchflussregelung
• Überprüfung und Wartung der Pumpe
Abbildungen zur Verdeutlichung finden Sie im
Beispiel: Komponenten für Ablaufrohre.
Prüfen Sie, ob in der Auslassleitung ein
Rückschlagventil installiert ist, und
zwar zwischen Absperrventil und
Pumpenauslass.
Die Anordnung zwischen dem Absperrventil und
der Pumpe ermöglicht die Überprüfung des
Rückschlagventils.
Das Rückschlagventil verhindert eine Beschädigung
von Pumpe und Dichtung durch Rückfluss durch
die Pumpe, wenn die Antriebseinheit abgeschaltet
wird. Es wird auch verwendet, um den
Flüssigkeitsstrom zu beschränken.
Abbildungen zur Verdeutlichung finden Sie im
Beispiel: Komponenten für Ablaufrohre.
Stellen Sie bei der Verwendung von
Erweiterungen sicher, dass sie
zwischen der Pumpe und dem
Rückschlagventil installiert sind.
Abbildungen zur Verdeutlichung finden Sie im
Beispiel: Komponenten für Ablaufrohre.
Wenn im System Schnellschlussventile
installiert sind, vergewissern Sie sich,
dass Vorrichtungen zur Dämpfung
verwendet werden.
Dies schützt die Pumpe vor Druckwellen und
Wasserschlag.
Installation
3298 Family Montage-, Betriebs- und Wartungshandbuch
37
