3.5 Anschluss an Metrohm IC-Systeme
3.5.4 MIC-2 Modulares Anionensystem mit chemischer Suppression und
Probenverdünnung
Dieses System erfordert die Modellausstattung 2.838.0120 des Ad-
vanced Sample Processors 838.
Der Anschluss des Advanced Sample Processors 838 an ein Anionen-
IC-System mit chemischer Suppression mit IC-Detektor 819, IC Separa-
tion Center 820, IC-Pumpe 818, IC Liquid Handling Unit 833 und IC In-
terface 830 erfolgt gemäss Abb. 32 mit dem Remote-Kabel 6.2141.190
und dem RS232-Kabel 6.2134.100.
819
838
820
818
830
PC
6.2134.100
6.2134.130
6.2115.070
6.2134.090
6.2125.090
6.2134.100
6.2141.190
833 Pump
6.2128.180
6.2134.040
800 Dosino
801
Water
MSB1
MSB2

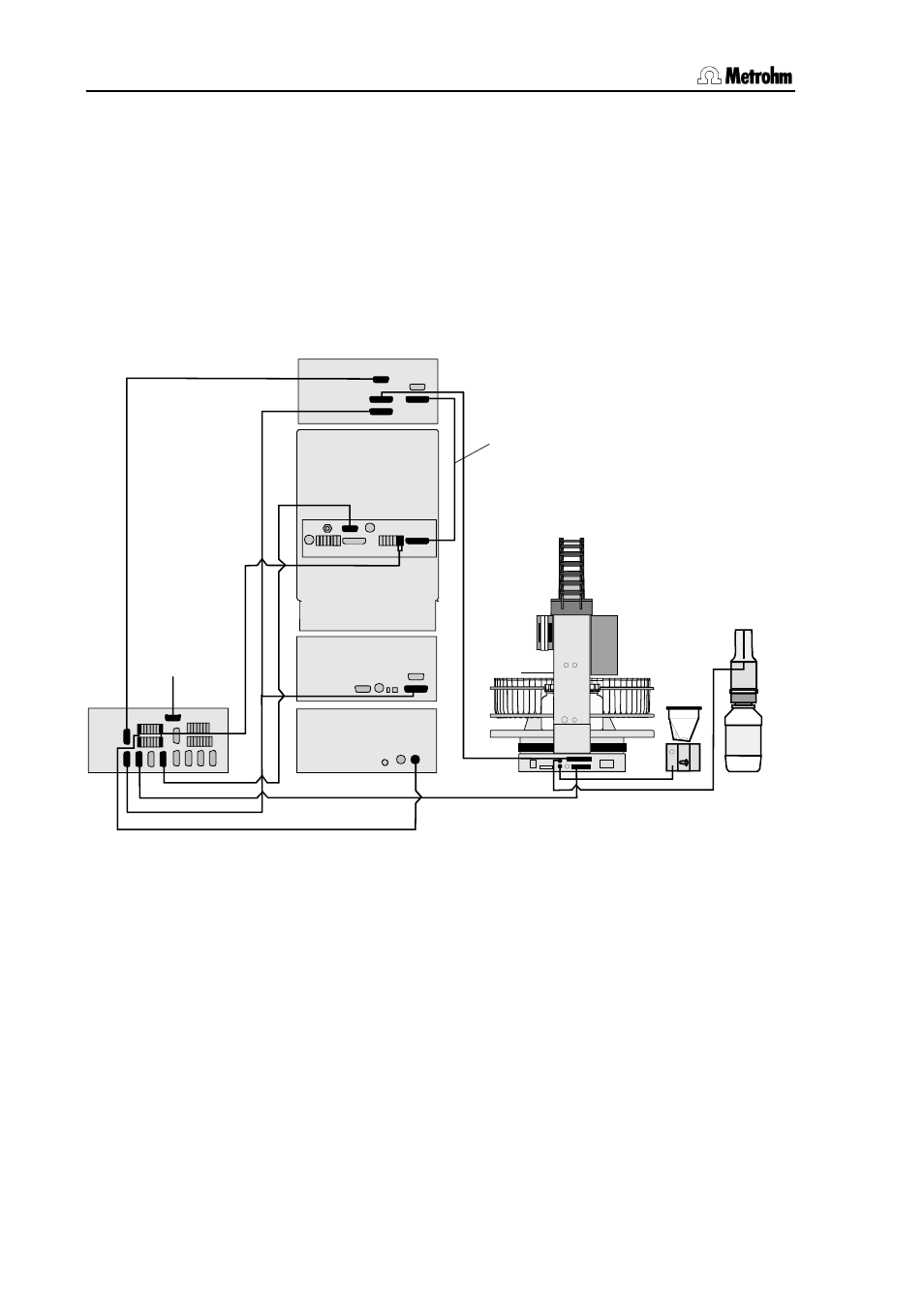

Abb. 32 MIC-2 Zusammenschaltung mit Anionensystem mit
chemischer Suppression und Probenverdünnung
838-spezifische Einstellungen im Programm «IC Net 2.3»
Programmbeispiel (Probenverdünnung) für den Advanced Sample Processor 838:
Bedingungen:
• Dosino-Antrieb mit 10 mL-Dosiereinheit am MSB-Anschluss 1
• Rührer am MSB-Anschluss 2
• Mischvolumen 5 mL (wird in «IC Net 2.3» in der Konfiguration des 838
definiert)
• Spülbecher als Spec1 auf Pos. 149 (bei Rack 6.2041.440) definieren
• Nadelposition special = 80 mm, work = 125 mm
42 Advanced Sample Processor 838 , Installation
